7.2.1.2.3 輸入電容器選型
輸入電容器提供附近電源開關所需的交流電流，使上游電源提供的電流不含太多交流分量，從而產生更少的 EMI。對于相關的降壓穩壓器，輸入電容器還可防止 FET 開關的漏極電壓在 FET 導通時降低，因此，可以為 LM26420-Q1 提供正常運行的電源軌，為其供電。由于通常大多數交流電流由本地輸入電容器提供，因此這些電容器中的功率損耗可能會成為一個問題。對于 LM26420-Q1，由于兩個通道以 180° 的相位差運行，因此輸入電容器中的交流應力小于以同相方式運行時的交流應力。交流應力的測量稱為輸入紋波 RMS 電流。TI 強烈建議在每個 VIND 引腳旁邊至少放置一個 10μF 陶瓷電容器?？梢蕴砑与娊怆娙萜骰?OSCON 電容器等大容量電容器，以幫助穩定本地線路電壓，尤其是在發生大負載瞬態事件期間。對于陶瓷電容器，應使用 X7R 或 X5R 類型。它們可以在寬溫度范圍內保持大部分電容。盡量避免使用小于 0805 的尺寸。否則，直流偏置電壓可能會導致電容顯著下降。更多信息請參閱節 7.2.1.2.4 部分。陶瓷電容器的直流電壓額定值必須高于最高輸入電壓。
電容器溫度是電路板設計中的重要考慮因素?？梢韵仁褂?10μF 或更高的 MLCC 作為輸入電容器，然后檢查實際熱環境中的溫度，以確保電容器沒有過熱。電容器供應商可以根據指定的熱阻抗提供紋波 RMS 電流與溫升間的關系曲線。實際上，熱阻抗可能有很大不同，因此檢查電路板上的電容器溫度始終是一個好主意。
由于兩個通道的占空比可能重疊，因此輸入紋波 RMS 電流的計算有點繁瑣 - 使用方程式 16：
其中
- I1 是通道 1 的最大輸出電流
- I2 是通道 2 的最大輸出電流
- d1 是通道 1 的占空比 D1 的非重疊部分
- d2 是通道 2 的占空比 D2 的非重疊部分
- d3是兩個占空比的重疊部分
- Iav 是平均輸入電流
Iav = I1 × D1 + I2 × D2。要快速確定 d1、d2 和 d3 的值，請參閱圖 7-9 中的決策樹。要確定每個通道的占空比，請使用 D = VOUT/VIN 以獲得快速結果，或使用方程式 17 以獲得更準確的結果。
其中
- RDC 是電感器的繞組電阻
示例：
- VIN = 5V
- VOUT1 = 3.3V
- IOUT1 = 2A
- VOUT2 = 1.2V
- IOUT2 = 1.5A
- RDS = 170mΩ
- RDC = 30mΩ
IOUT1 與輸入紋波 RMS 電流公式中的 I1 相同，IOUT2 與 I2 相同。
首先，找出占空比。將數字代入占空比公式，得到 D1 = 0.75、D2 = 0.33。接下來，按照圖 7-9 中的決策樹找出 d1、d2 和 d3 的值。在本例中，d1 = 0.5、d2 = D2 + 0.5 – D1 = 0.08、d3 = D1 – 0.5 = 0.25。Iav = IOUT1 × D1 + IOUT2 × D2 = 1.995A。將所有數字代入輸入紋波 RMS 電流公式，結果為 IIR(rms) = 0.77A。

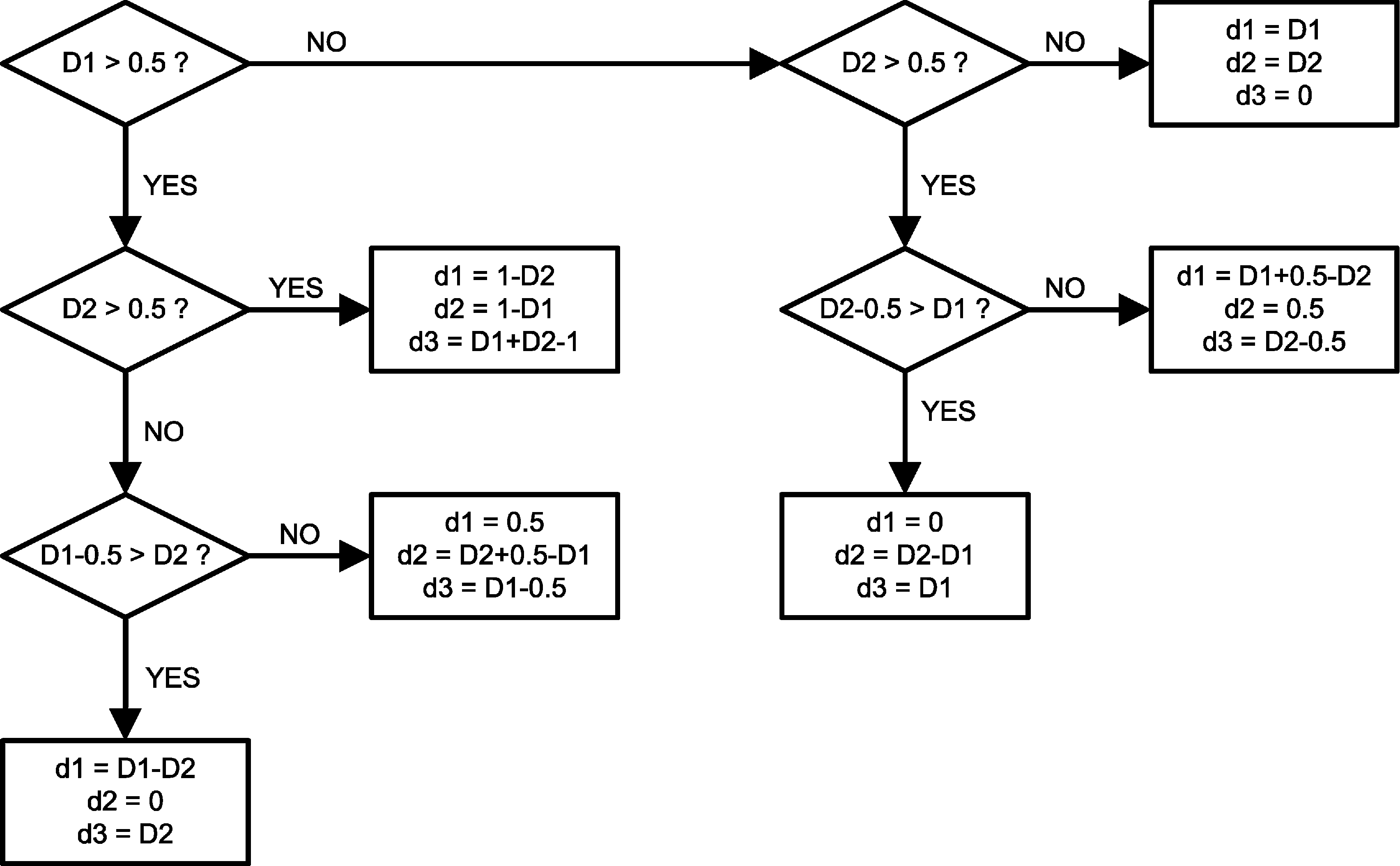

圖 7-9 確定 D1、D2 和 D3
