7.4.1 布局指南
在規劃布局時，在嘗試實現干凈的穩壓輸出時需要考慮一些因素。最重要的考慮因素是輸入電容器的 GND 接頭與 PGND 引腳之間的緊密耦合。這些接地端必須彼此靠近，并至少通過兩個穿孔連接到 GND 平面。將這些元件應盡量靠近器件放置。下一個重要因素是輸出電容器的 GND 接頭的位置，該位置必須靠近 VIND 和 PGND 的 GND 接頭。兩層電路板的底層上必須有一個連續的接地平面（開關節點島下方除外）。FB 引腳是高阻抗節點，務必注意使 FB 引線較短，以避免拾取噪聲和調節不準確。必須將反饋電阻器放置在盡可能靠近器件的位置，將 R1 的 GND 放置在盡可能靠近器件 GND 的位置。連接到 R2 的 VOUT 引線必須遠離電感器和任何其他進行開關的引線。高交流電流流經 VIN、SW 和 VOUT 引線，因此高交流電流必須盡可能短而寬。然而，加寬引線會增加輻射噪聲，因此設計人員必須進行此種權衡?？梢酝ㄟ^選擇屏蔽電感器來降低輻射噪聲。其余的元件必須盡可能靠近器件放置。請參閱 AN-1229 SIMPLE SWITCHER? PCB 布局指南 應用手冊了解更多注意事項，并參閱作為四層布局示例的 LM26420-Q1 演示板。

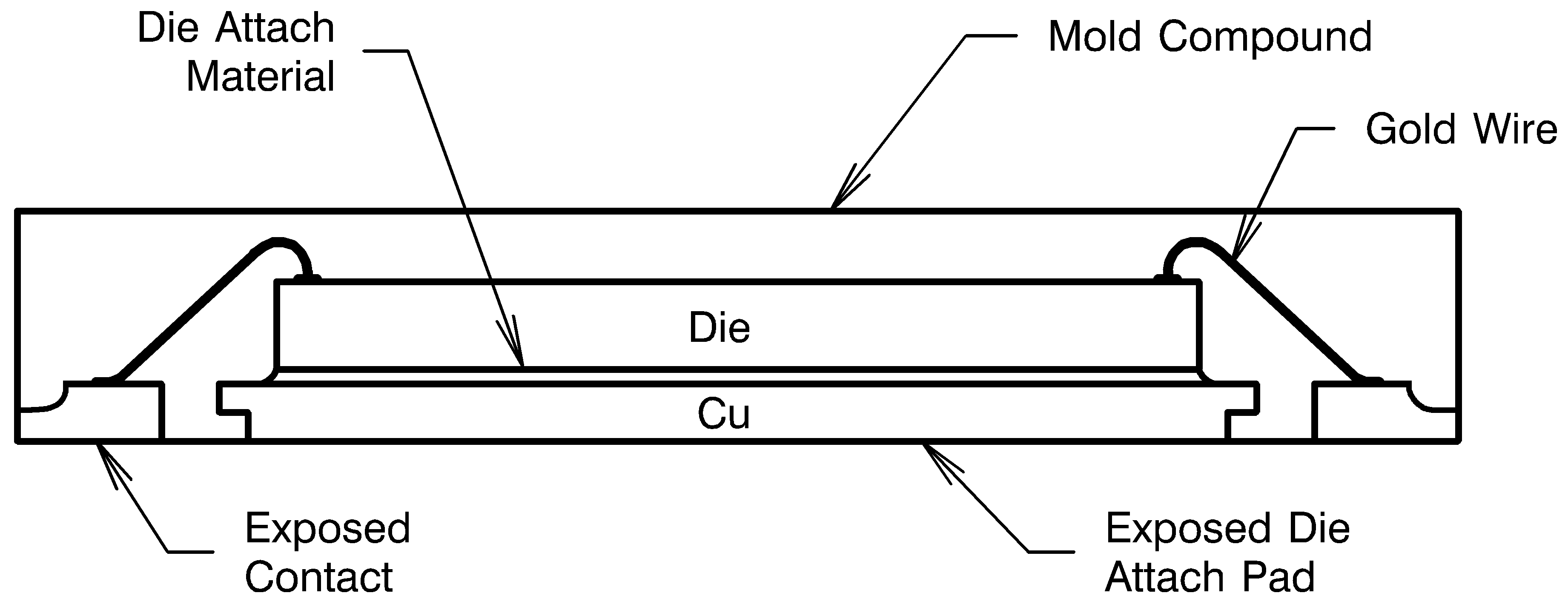

圖 7-16 內部連接對于某些高功率應用，可以將 PCB 焊盤修改為狗骨 形狀（請參閱圖 7-17）。通過增加接地平面的尺寸并添加散熱過孔，可以減小應用的 RθJA。
