3 說明
ESD321 是一款單向 TVS ESD 保護二極管，具有低動態電阻和低鉗位電壓。ESD321 的額定 ESD 沖擊消散值高達 ±30kV，符合 IEC 61000-4-2 國際標準（高于 4 級）。
超低的動態電阻 (0.13Ω) 和極低的鉗位電壓（16A TLP 時為 6.8V）可確保針對瞬態事件提供系統級保護。該器件具有 0.9pF 的低 IO 電容，因此適用于保護 USB 2.0 和以太網 10/100/1000Mbps 等接口。
ESD321 采用業界通用的 0402 (DPY/DFN1006P2) 和 SOD-523 (DYA) 封裝。
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

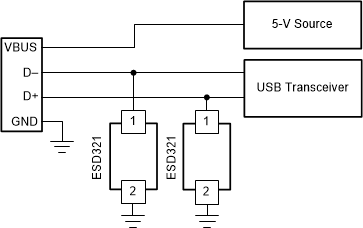

USB 2.0 典型應用原理圖
