6.3.5 電流再循環和衰減模式
在 PWM 電流斬波期間，將啟用 H 橋以驅動電流流過電機繞組，直至達到 PWM 電流斬波閾值（請參閱 圖 6-3 中的案例 1）。
達到斬波電流閾值后，驅動電流會中斷，但由于電機的電感性質，電流必須繼續流動一段時間。這稱為再循環電流。為了處理此再循環電流，DRV8848 H 橋在混合衰減模式下運行。
混合衰減是慢速衰減模式和快速衰減模式的組合。在快速衰減模式下，反向驅動器將打開，以允許電流衰減（請參閱 圖 6-3 中的案例 2）。如果繞組電流在快速衰減時接近零，電橋將被禁用，以防止出現反向流動的電流。在慢速衰減模式下，通過啟用電橋中的兩個低側 FET 來實現繞組電流的再循環（請參閱 圖 6-3 中的案例 3）?；旌纤p從快速衰減開始，然后進入慢速衰減。在 DRV8848 中，混合衰減比率為快速衰減的 25%，慢速衰減的 75%（如 圖 6-4 所示）。

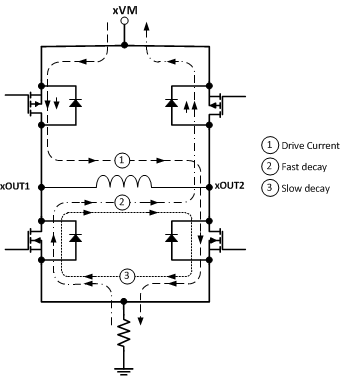

圖 6-3 衰減模式

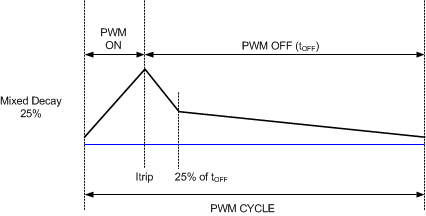

圖 6-4 混合衰減
