7.3.1 確定大容量電容器的大小
確定大容量電容器的大小是電機驅動系統設計中的重要因素。大容量電容器大小的確定取決于多種因素，包括：
- 電源類型
- 可接受的電源電壓紋波
- 電源接線中的寄生電感
- 電機類型（有刷直流、無刷直流、步進電機）
- 電機啟動電流
- 電機制動方法
電源和電機驅動系統之間的電感限制了電流隨著電源而變化的速率。如果局部大容量電容太小，系統會響應電機電壓變化帶來的過大的電流需求或轉儲。調整大容量電容的大小以滿足可接受的電壓紋波電平。
數據表會給出建議的最小值，但需要進行系統級測試來確定大小適中的大容量電容。

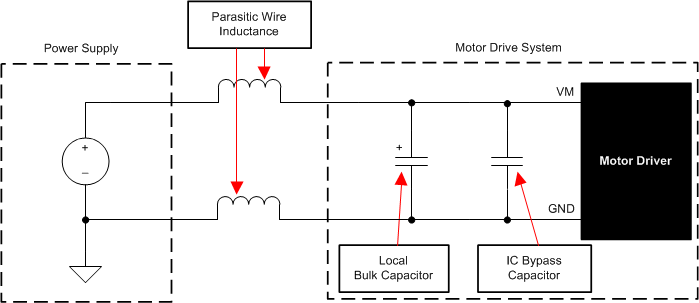

圖 7-4 帶外部電源的電機驅動系統設置
