3 說明
DRV8848 提供了一款適用于家用電器及其他機電一體化應用的雙 H 橋電機驅動器。該器件可用于驅動一個或兩個直流電機、一個雙極性步進電機或其它負載。通過一個簡單的 PWM 接口即可輕松與控制器電路相連。
每個 H 橋的輸出塊包含被配置為全 H 橋的 N 溝道和 P 溝道功率 MOSFET，以驅動電機繞組。每個 H 橋都含有一個調節電路，可使用固定關斷時間斬波方案調節繞組電流。DRV8848 能夠從每個輸出驅動高達 2A 的電流，或在并行模式下驅動高達 4A 的電流（在 12V 和 TA = 25°C 的條件下，具有適當的散熱）。
低功耗睡眠模式可將內部電路關斷，實現超低的靜態電流消耗。可使用一個專用的 nSLEEP 引腳來設定這個睡眠模式。
提供的內部保護特性包括：UVLO、OCP、短路保護和過熱保護。故障狀態通過一個 nFAULT 引腳指示。
器件信息(1)
| 器件型號 | 封裝 | 本體尺寸（標稱值） |
|---|---|---|
| DRV8848 | HTSSOP (16) | 5.00mm × 6.40mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

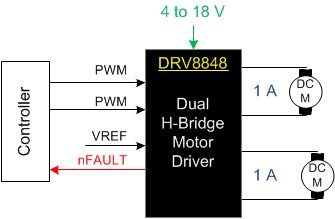

簡化版原理圖
