ZHCSG08E October 2016 – January 2021 DRV8702-Q1 , DRV8703-Q1
PRODUCTION DATA
請參考 PDF 數據表獲取器件具體的封裝圖。
DRV870x-Q1 器件是一款小型單通道 H 橋柵極驅動器,它使用四個外部 N 通道 MOSFET,旨在驅動一個雙向有刷直流電機。
PH/EN、獨立 H 橋或 PWM 接口允許輕松連接到控制器電路。內部傳感放大器提供可調的電流控制。集成的電荷泵可提供 100% 占空比支持,而且可用于驅動外部反向電池開關。
獨立半橋模式支持半橋共享,能夠以具有成本效益的方式順序控制多個直流電機。這款柵極驅動器內置有相應的電路,能夠使用關斷時間固定的 PWM 電流斬波來調節繞組電流。
DRV870x-Q1 器件采用了智能柵極驅動技術,因此無需任何外部柵極組件(電阻器和齊納二極管),同時可為外部 FET 提供保護。智能柵極驅動架構可優化死區時間以避免出現任何擊穿問題,在通過可編程壓擺率控制技術降低電磁干擾 (EMI) 方面帶來了靈活性,而且可防止任何柵極短路問題。此外,該架構中還包括主動和被動下拉特性,可防止任何 dv/dt 柵極導通。
| 器件型號 | 封裝 | 封裝尺寸(標稱值) |
|---|---|---|
| DRV8702-Q1 | VQFN (32) | 5.00mm × 5.00mm |
| DRV8703-Q1 |

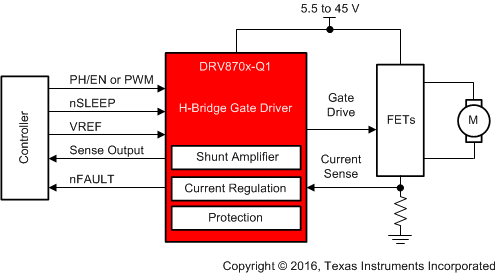

簡化版原理圖
