3 說明
DRV8434 是一款適用于工業和消費類應用的步進電機驅動器。該器件由兩個 N 溝道功率 MOSFET H 橋驅動器、一個微步進分度器以及集成電流檢測功能完全集成。DRV8434 最高可驅動 2.5A 滿量程輸出電流（取決于 PCB 設計）。
DRV8434 采用內部電流檢測架構，無需再使用兩個外部功率檢測電阻，可縮小 PCB 面積并降低系統成本。該器件使用內部 PWM 電流調節方案，該方案能在智能調優、慢速和混合衰減選項之間進行選擇。智能調優可通過自動調節實現出色的電流調節性能，并對電機變化和老化效應進行補償和減少電機的可聞噪聲。
借助簡單的 STEP/DIR 接口，可通過外部控制器管理步進電機的方向和步進速率。這款器件可配置為多種步進模式，從全步進模式到 1/256 微步進模式皆可。該器件通過專用的 nSLEEP 引腳提供低功耗睡眠模式。提供的保護特性包括：電源欠壓、電荷泵故障、過流、短路、開路負載和過熱保護。故障狀態通過 nFAULT 引腳指示。
器件信息
| 器件型號(1) | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV8434PWPR | HTSSOP (28) | 9.7mm x 4.4mm |
| DRV8434RGER | VQFN (24) | 4mm x 4mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

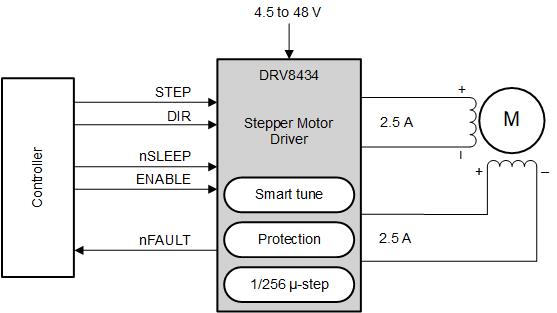

簡化版原理圖
