7.3.6.3 上升和下降電流階段均為混合衰減

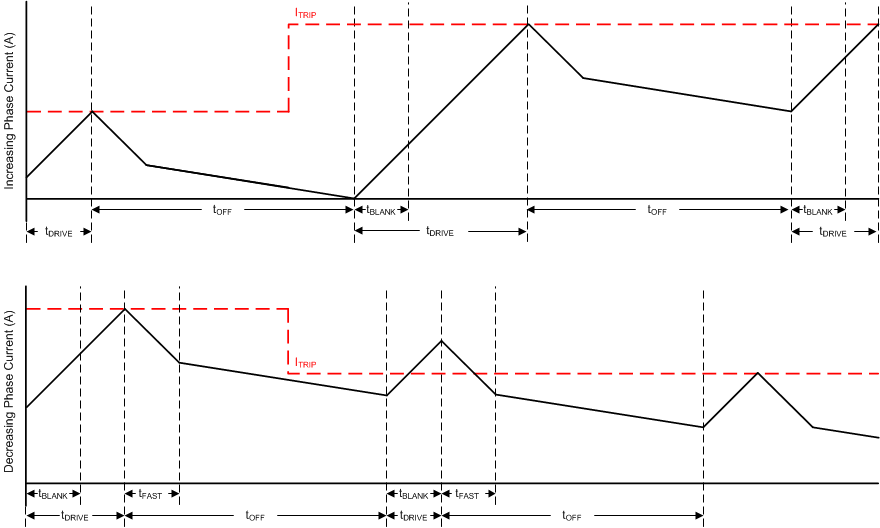

圖 7-10 混合-混合衰減模式混合衰減下，開始的一段時間為快速衰減，然后在剩余的 tOFF 內慢速衰減。在此模式下，上升和下降電流階躍都會發生混合衰減。
該模式表現出的紋波比慢速衰減大，但比快速衰減小。在下降電流階躍時，混合衰減可比慢速衰減更快地穩定到新的 ITRIP 電平。
如果電流保持很長時間（STEP 引腳無輸入）或步進速度非常慢，則慢速衰減可能無法正確調節電流，因為電機繞組上不存在反電動勢。在這種狀態下，電機電流上升速度會非常快，需要極長的關斷時間。當電機繞組上沒有反電動勢時，上升或下降混合衰減模式能持續調節電流電平。
