ZHCSXL6 December 2024 DRV8351-SEP
PRODUCTION DATA
圖 7-5 展示了邏輯電平引腳 INHx 和 INLx 的輸入結構。INHx 和同相 INLx 具有無源下拉功能，因此當輸入懸空時，輸出將被拉低。圖 7-6 展示了反相 INLx 引腳的輸入結構。反相 INLx 具有無源上拉，因此當輸入懸空時，低側柵極驅動器的輸出將被拉低。

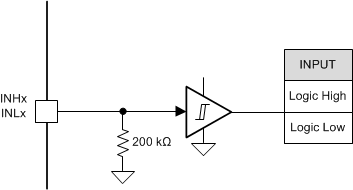

圖 7-5 INHx 和同相 INLx 邏輯電平輸入引腳結構

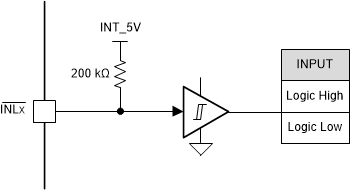

圖 7-6 反相 INLx 邏輯電平輸入引腳結構
