6.3.3.1 DRVOFF 柵極驅動器關斷
當 DRVOFF 被驅動為高電平時，柵極驅動器進入關斷模式，覆蓋輸入引腳 INHx 和 INLx 上的信號。DRVOFF 繞過內部數字邏輯，直接連接前置驅動器。該引腳為外部故障監測提供了一種機制，可通過直接繞過內部控制器來直接禁用柵極驅動器。當 DRVOFF 引腳驅動為高電平時，該器件會禁用柵極驅動器并觸發關斷序列。

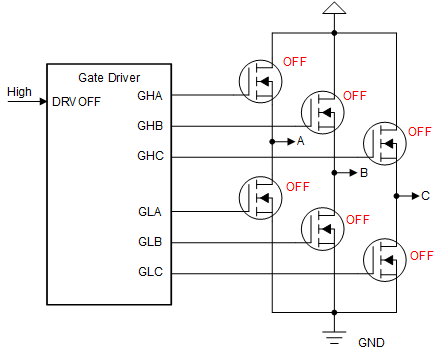

圖 6-14 DRVOFF 柵極驅動器輸出狀態
