6.3.2.1 單向電流檢測操作
DRV8334 在內部生成 1/8 x VREF 的共模電壓，用于為電流測量實現最大分辨率。電流感測放大器以單向模式運行，SO 引腳輸出的模擬電壓等于 SP 和 SN 引腳上的電壓乘以增益設置值 (GCSA)。
可以使用 方程式 1 來計算流過分流電阻器的電流。
方程式 1.

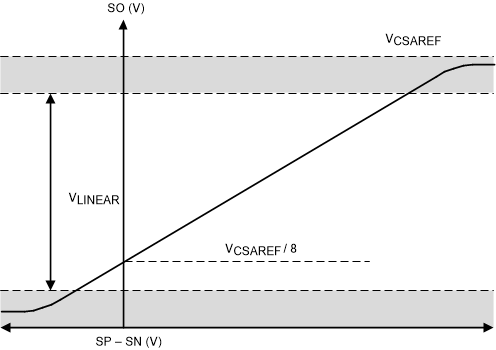

圖 6-10 單向電流檢測輸出

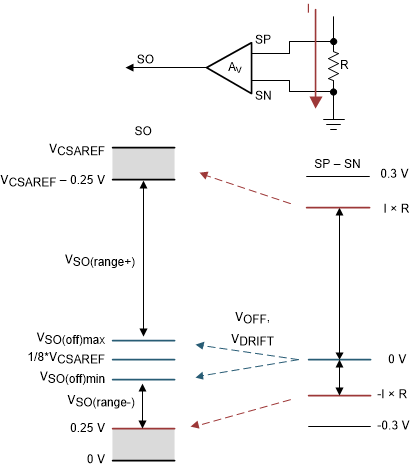

圖 6-11 單向電流檢測區域
