6.3.1 展頻
展頻或頻率抖動通過將窄帶信號轉換為寬帶信號，可將能量分散在多個頻率上，從而降低 EMI 的影響。圖 6-3 說明了隨時間操作時鐘頻率對分散能量有何影響。
在 DRV8262 中，用戶可以操作數字電路的內部時鐘頻率（典型值 10MHz）和電荷泵時鐘（典型值 357kHz）來降低峰值能量，并將能量分散到其他頻率及其諧波。展頻特性與輸出壓擺率控制相結合，可最大限度減少器件的輻射發射，幫助器件通過嚴格的 EMI 標準。
圖 6-3 展頻頻率調制降低 EMI當 DRV8262 上電時，啟用展頻。有許多方法可以實現展頻。DRV8262 使用三角模擬調制曲線。圖 6-4 和圖 6-5 展示了內部數字時鐘和電荷泵時鐘圍繞其各自中心頻率的展頻曲線。數字時鐘在 9MHz 和 11MHz 之間以 14 個步長等量變化。
注： 中心頻率本身會隨工藝和溫度的變化而變化，并且除此之外還有展頻引起的變化。
圖 6-4 內部數字時鐘的三角展頻

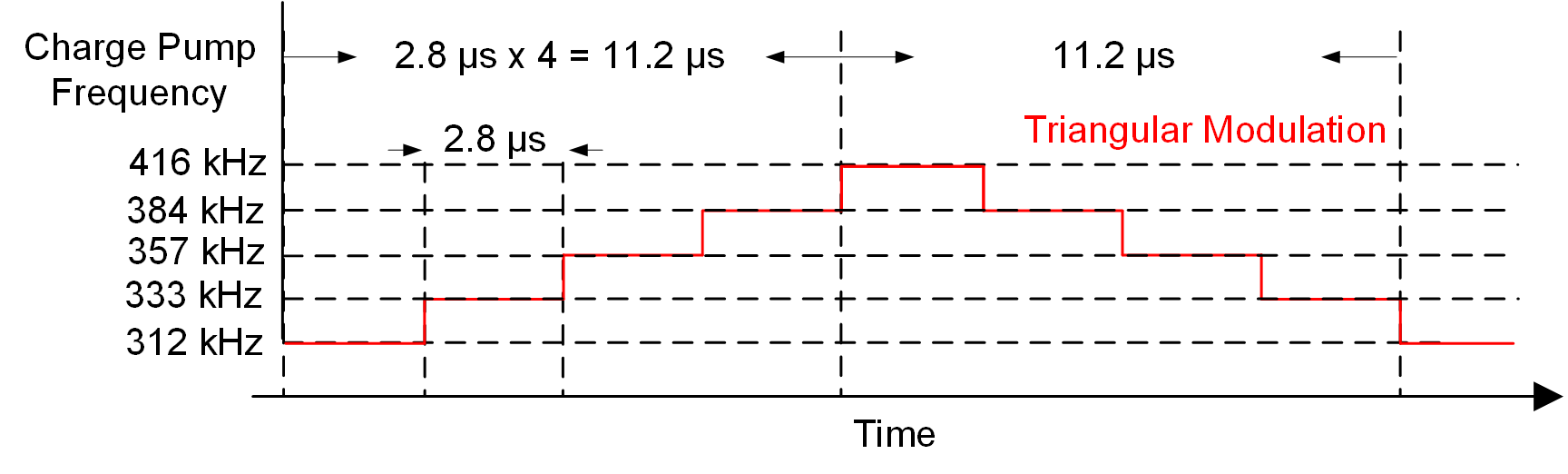

圖 6-5 電荷泵時鐘的三角展頻
