6.1.2 VQFN-HR (14) 封裝

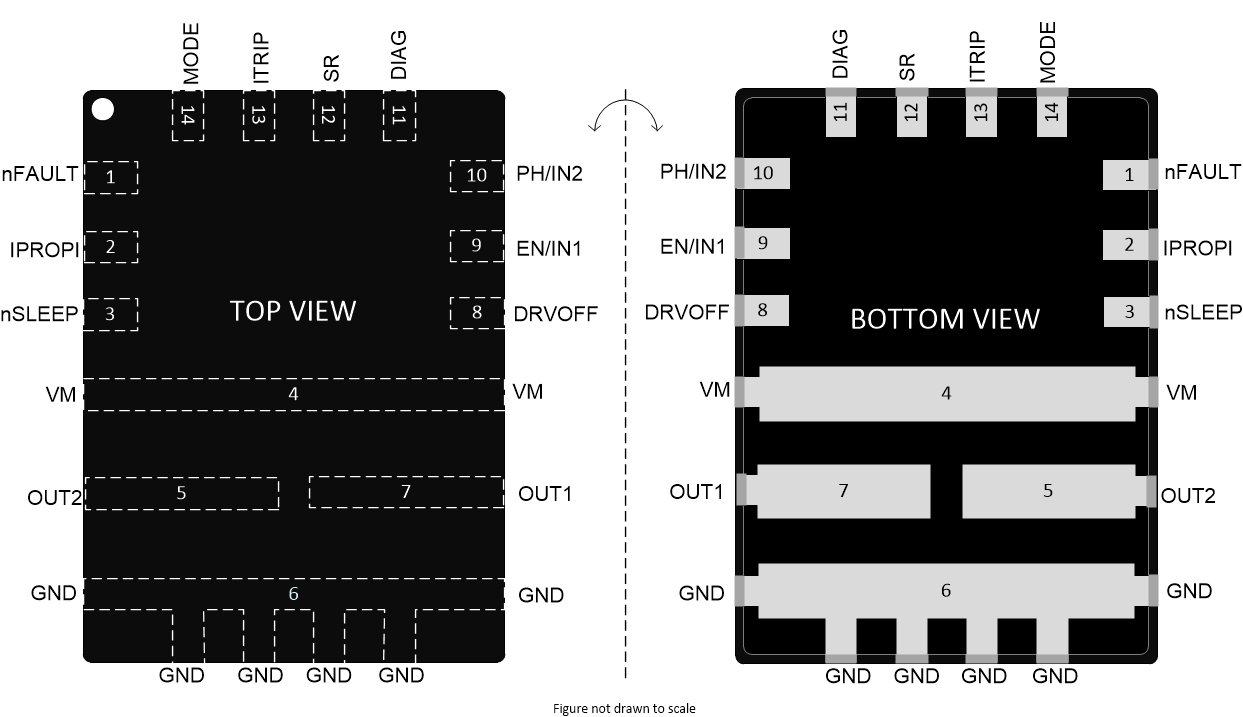

圖 6-2 采用 VQFN-HR (14) 封裝的 DRV8243H -Q1 HW 型號表 6-2 引腳功能
| 引腳 | 類型(1) | 說明 | |
|---|---|---|---|
| 編號 | 名稱 | ||
| 1 | nFAULT | OD | 控制器的故障指示。有關詳細信息，請參閱器件配置一節中的 nFAULT。 |
| 2 | IPROPI | I/O | 驅動器負載電流模擬反饋。有關詳細信息，請參閱器件配置一節中的 IPROPI。 |
| 3 | nSLEEP | I | 用于休眠的控制器輸入引腳。有關詳細信息，請參閱電橋控制一節。 |
| 4 | VM | P | 電源。此引腳電壓是電機電源電壓。使用 0.1μF 陶瓷電容器和大容量電容器將此引腳旁路至 GND。 |
| 5 | OUT2 | P | 半橋輸出 2。將此引腳連接到電機或負載。 |
| 6 | GND | G | 接地引腳 |
| 7 | OUT1 | P | 半橋輸出 1。將此引腳連接到電機或負載。 |
| 8 | DRVOFF | I | 用于電橋高阻態的控制器輸入引腳。有關詳細信息，請參閱電橋控制一節。 |
| 9 | EN/IN1 | I | 用于電橋運行的控制器輸入引腳。有關詳細信息，請參閱電橋控制一節。 |
| 10 | PH/IN2 | I | 用于電橋運行的控制器輸入引腳。有關詳細信息，請參閱電橋控制一節。 |
| 11 | DIAG | I | 用于指示負載類型和配置故障反應的器件配置引腳。有關詳細信息，請參閱器件配置一節中的 DIAG。 |
| 12 | SR | I | 用于壓擺率控制的器件配置引腳。有關詳細信息，請參閱器件配置一節中的壓擺率。 |
| 13 | ITRIP | I | 用于高側限流的 ITRIP 電平的器件配置引腳。有關詳細信息，請參閱器件配置一節中的 ITRIP。 |
| 14 | 模式 | I | 用于模式的器件配置引腳。有關詳細信息，請參閱器件配置一節。 |
(1) I = 輸入，O = 輸出，I/O = 輸入/輸出，G = 接地，P = 電源，OD = 開漏輸出，PP = 推挽輸出
