9.3.2.2 瞬態熱性能
電機驅動器可能會遇到不同的瞬態驅動條件，導致在短時間內出現大電流流過。這些條件可能包括
- 轉子最初靜止時電機啟動。
- 某個電機輸出的電源或接地短路且觸發過流保護時的故障條件。
- 短暫為電機或電磁閥加電，然后斷電。
對于這些瞬態情況，驅動持續時間是除了銅面積和厚度之外影響熱性能的另一個因素。在瞬態情況中，熱阻抗參數（ZθJA）表示結至環境熱性能。本部分中的圖顯示了 WSON和 SOT 封裝的 1oz 和 2oz 銅布局的模擬熱阻抗。這些圖表表明，短電流脈沖可實現更佳的熱性能。對于較短的驅動時間，器件裸片尺寸和封裝決定了熱性能。對于更長的驅動脈沖，電路板的布局對熱性能的影響更大。這兩個圖表都顯示了隨著驅動脈沖持續時間的增加，由于層數和銅面積導致的熱阻抗分裂曲線。可以將長脈沖視為穩態性能。

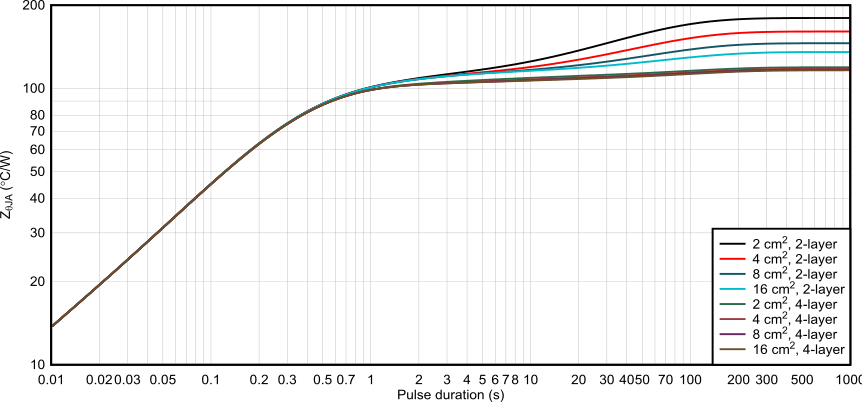

圖 9-35 1oz 銅布局的 WSON 封裝結至環境熱阻抗

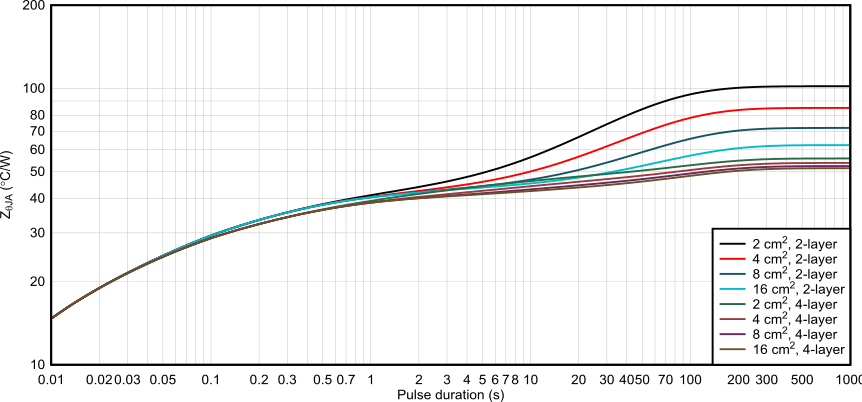

圖 9-36 2oz 銅布局的 WSON 封裝結至環境熱阻抗

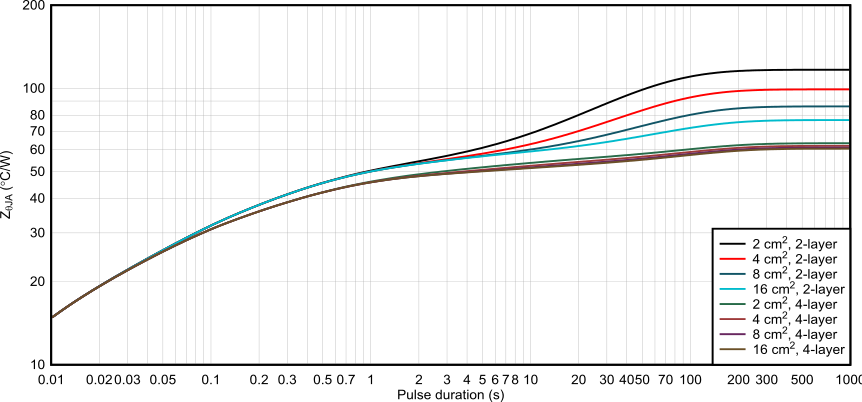

圖 9-37 1oz 銅布局的 SOT 封裝結至環境熱阻抗
圖 9-38 2oz 銅布局的 SOT 封裝結至環境熱阻抗
