ZHCSIS3D September 2018 – June 2025 DP83869HM
PRODUCTION DATA
DP83869HM 器件是一款集成了 PMD 子層的穩健耐用型全功能千兆位物理層 (PHY) 收發器,支持 10BASE-Te、100BASE-TX 和 1000BASE-T 以太網協議。DP83869 還支持 1000BASE-X 和 100BASE-FX 光纖協議。DP83869HM 經優化可提供 ESD 保護,超過 8kV IEC 61000-4-2 標準(直接接觸)。該器件通過簡化 GMII (RGMII) 和 SGMII 連接到 MAC 層。在 100M 模式中,該器件允許設計人員使用 MII 以實現低延遲。RGMII/MII 上的可編程集成終端阻抗有助于降低系統 BOM。
DP83869HM 支持非托管模式下的媒介轉換。在此模式下,DP83869HM 可以運行 1000BASE-X 至 1000BASE-T 和 100BASE-FX 至 100BASE-TX 轉換。
DP83869HM 還支持從 RGMII 到 SGMII 和從 SGMII 到 RGMII 的橋接轉換。DP83869HM 符合 TSN 標準,可實現低延遲。
DP83869HM 還可為 MAC 生成 IEEE 1588 同步幀檢測指示。這樣可以減少時間同步中的抖動,并幫助系統解決數據包傳輸和接收中的不對稱延遲。
標準以太網系統方框圖顯示在第一頁上。設計人員還可以在媒體轉換器模式、RGMII 至 SGMII 橋接應用以及 SGMII-RGMII 橋接應用中使用 DP83869。
| 器件型號 | 封裝 (1) | 封裝尺寸(2) |
|---|---|---|
| DP83869HM | RGZ(VQFN,48) | 7mm × 7mm |
| DP83867E/IS/CS | RGZ(VQFN,48) | 7mm × 7mm |
| DP83867IR/CR | RGZ(VQFN,48) | 7mm × 7mm |

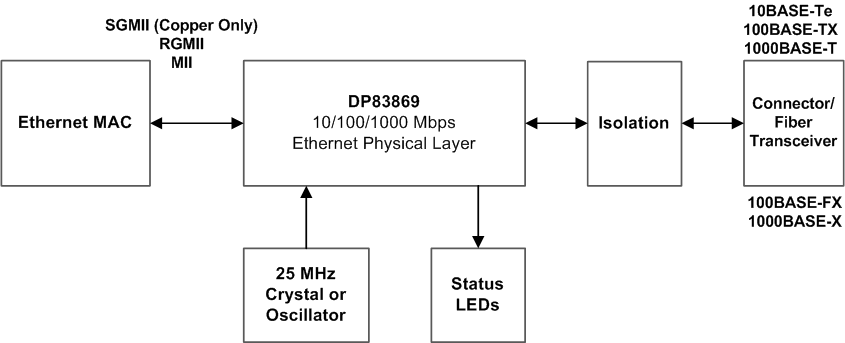

標準以太網系統方框圖

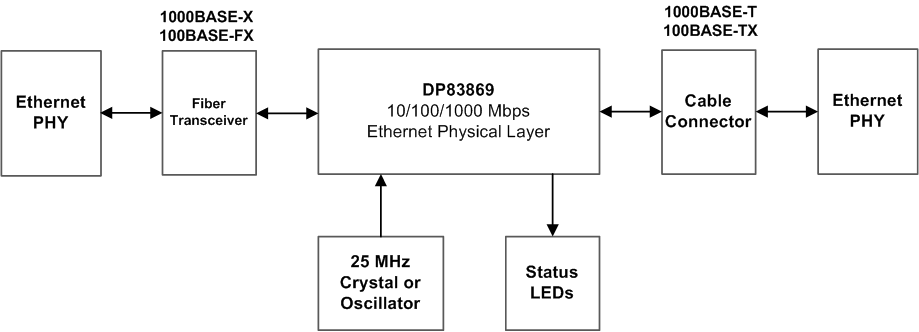

圖 3-1 媒介轉換器系統方框圖

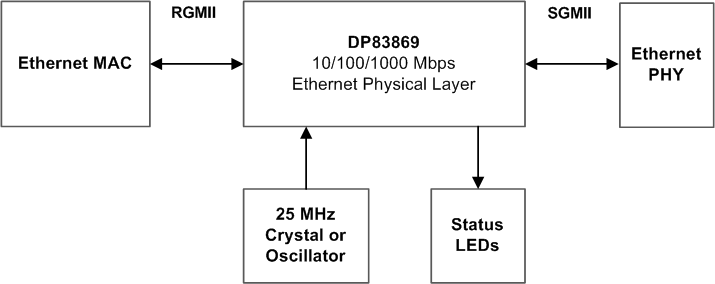

圖 3-2 RGMII-SGMII 橋接系統方框圖

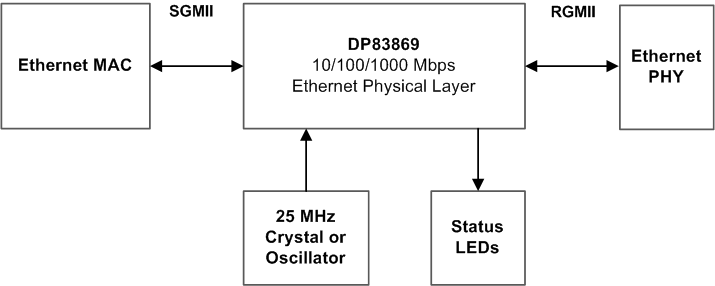

圖 3-3 SGMII-RGMII 橋接系統方框圖
