3 說明
BQ25173-Q1 是一款符合汽車標準的 800mA 線性充電器，適用于面向空間受限型應用的 1-4 節超級電容器。該器件具有為超級電容器充電的單電源輸出。可以將系統負載與超級電容器并聯，并且充電電流由系統和超級電容器共享。
在充電期間，內部控制環路會監視 IC 結溫并在超過內部溫度閾值 TREG 時減小充電電流。此功能可為完全放電的超級電容器提供快速充電。
充電器功率級和充電電流檢測功能均完全集成。該充電器具有高精度電流和電壓調節環路功能、充電狀態顯示和充電功能控制。充電電壓和快速充電電流可通過外部電阻編程設定。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| BQ25173-Q1 | VSON (10) | 3.0mm x 3.0mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

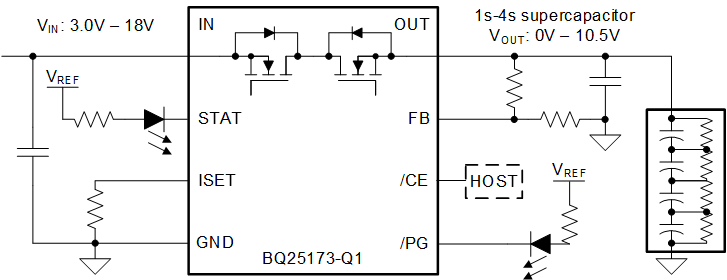

簡化原理圖
