傳統邊緣節點與遠程控制邊緣節點的對比

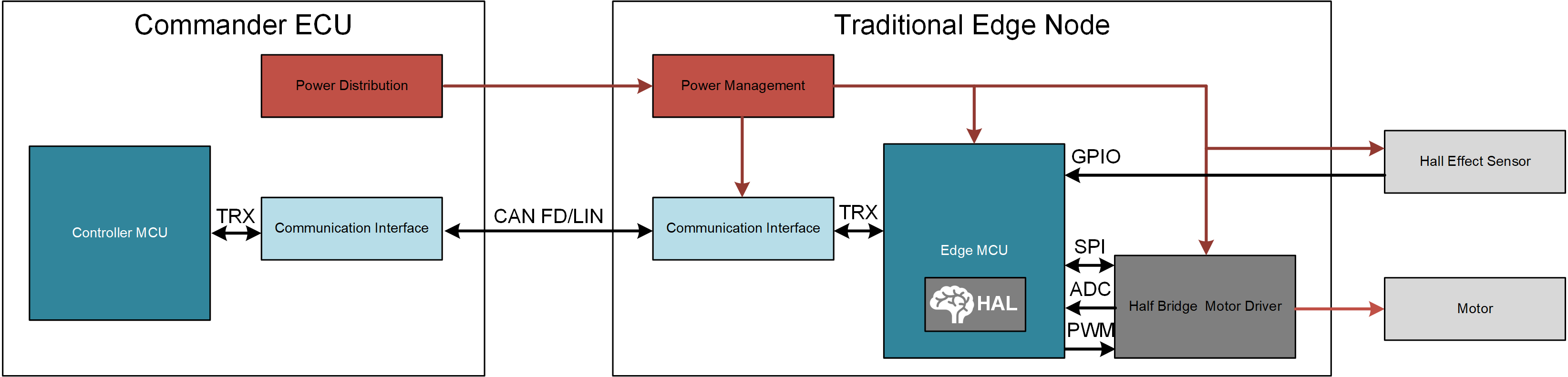

圖 2 顯示了傳統邊緣節點的方框圖。在傳統架構中，本地 MCU 包含 HAL，HAL 是定義器件軟件驅動程序如何與硬件交互的軟件。邊緣 MCU 通過網絡接口（通常是 CAN 靈活數據速率 (CAN FD) 本地互連網絡）接收來自控制器 MCU 的命令，并根據控制器發出的指令控制本地硬件。

例如，如果上游控制器 MCU 向邊緣 MCU 節點發送命令“升起駕駛員側車窗”，則邊緣 MCU 會將該消息轉換為特定的硬件操作，包括升起車窗、執行車窗軟關閉以及防止可能發生的電機失速或車窗夾手事件。邊緣節點 MCU 將必要的 SPI 消息傳送到電機驅動器，并通過發送到半橋電機驅動器的脈寬調制 (PWM) 輸出實施窗口電機的實時控制環路，同時使用集成式模數轉換器 (ADC) 監控電機電流并對霍爾效應脈沖計數以進行窗口位置跟蹤。

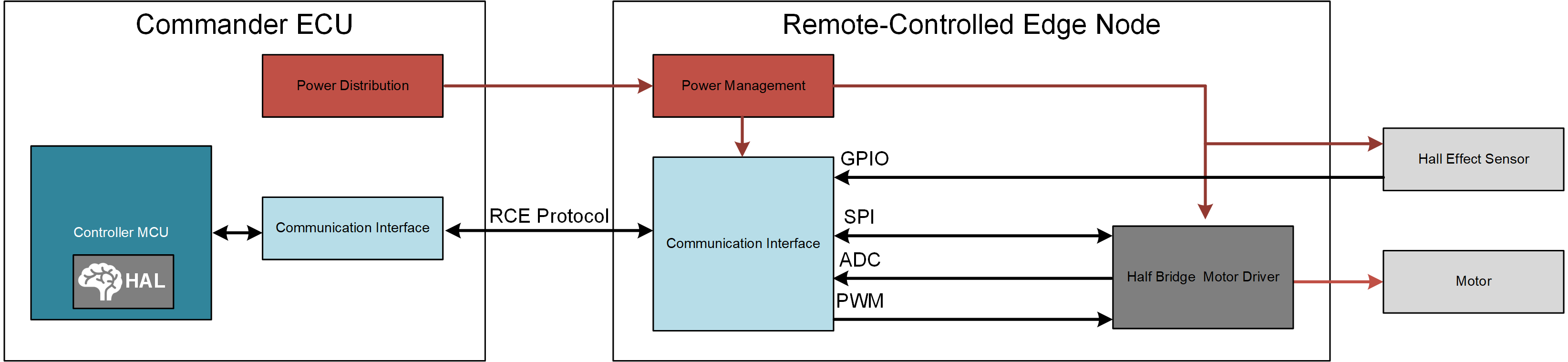

圖 3 展示了遠程控制邊緣節點方框圖。這種架構將 HAL 和實時執行器上行移入命令器 ECU 的 MCU 中，完全消除了邊緣節點 MCU?？刂破?MCU 現在可以發送包括器件通信協議幀或外設控制（SPI、I2C、UART、PWM 輸出控制、ADC 采樣或 GPIO）的命令。

對于車窗升降應用，控制器通過網絡發送嵌入到標準通信協議數據有效載荷（CAN FD Light 或 10BASE-T1S）中的直接控制數據（SPI 電機驅動器命令和 PWM 輸出設置）。邊緣節點中的通信橋接器提取這些協議數據有效載荷并在相應的 GPIO 引腳上輸出 SPI 幀和 PWM 信號。對于傳感器反饋，該橋接器對內部或外部 ADC 和霍爾效應傳感器數據進行采樣并將數據發送回命令 ECU 以完成控制環路。
