隔離器配置的示例如圖 2 所示。隔離器具有兩組引腳。一組在 1 側,另一組在 2 側。在正常運行時,1 側的引腳都是相對于 GND1 的低電壓;2 側的引腳都是相對于 GND2 的低電壓。隔離器中耗散的功率取決于施加到隔離器引腳上的電壓和電流。在正常運行時,功率保持在隔離器數據表中規定的最大限值以下。GND1 和 GND2 之間可能存在非常高的電壓。該電壓出現在隔離器的內部隔離柵上。
隔離器可承受不同幅度和持續時間的高電壓瞬態曲線。相應地,隔離器的隔離性能可通過多個參數進行量化。60 秒隔離耐受電壓(VISO 和 VIOTM)表示可承受因切換負載或故障而在系統電源線上引起的短時過壓。重復峰值或工作電壓(VIOWM 和 VIORM)是隔離器在其整個工作壽命期間可以連續承受的電壓。浪涌耐受電壓 (VIOSM) 是對特定瞬態曲線的耐受度(1.2/50μs,請參見 IEC 61000-4-5),表示在直接和間接雷擊期間電源線路中的感應電壓。
對于每個參數,都通過電壓值設置了限值,該電壓值會導致隔離柵斷開,從而在隔離器的一側與另一側之間形成短路。這些參數在隔離器的數據表中給出,反映了隔離器在不損壞的情況下處理高電壓的能力。參考 [1] 中詳細討論了這些參數。在系統級別,例如對于圖 1 所示的電機驅動系統,電源進線確實會遇到上述不同的過壓曲線。隔離式柵極驅動器的一端電連接到交流線路,另一端以接地端為基準,很明顯,柵極驅動器中的隔離柵直接面臨這些應力。

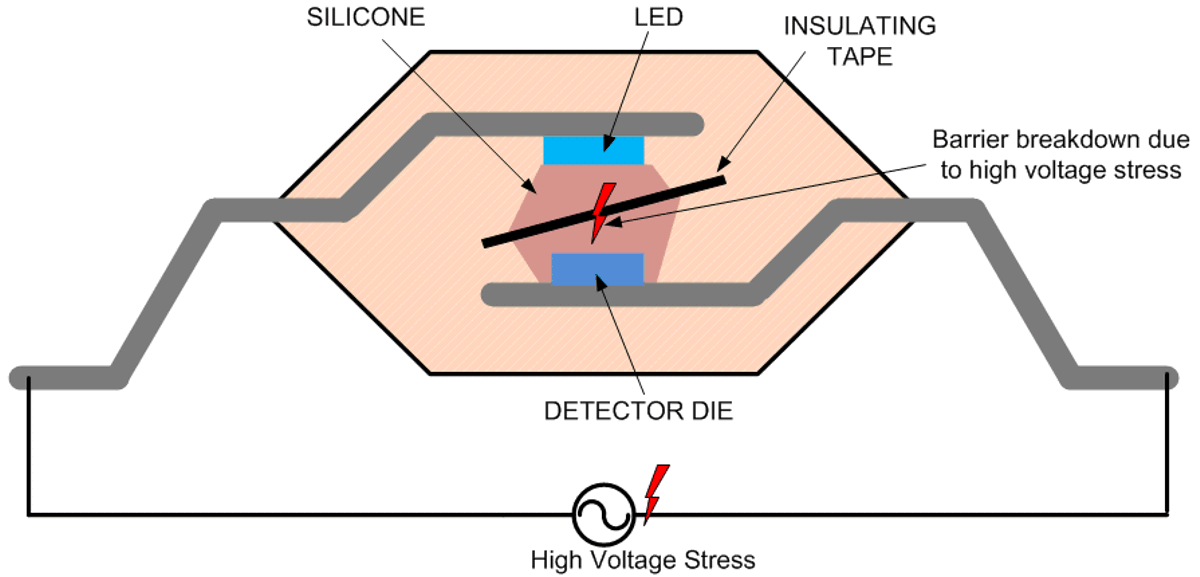

圖 3 和圖 4 顯示了這些穿過隔離柵的高壓應力,例如,使用 TI 的一個光耦合器和一個串聯電容器增強型隔離器時。當應力電壓上升到超過隔離器的安全限值時,隔離柵可能會降級,從而在 1 側和 2 側之間形成低電阻路徑。對于光耦合器,隔離柵是硅酮和絕緣膠帶的組合;而對于 TI 的隔離器,隔離柵是兩個高壓 SiO2 電容器的串聯組合。在每種情況下,由于額定限值是通過使隔離柵失效而獲得的,因此根據定義,兩個隔離器都會發生“短路故障”。
圖 3 光耦合器上的高電壓應力。

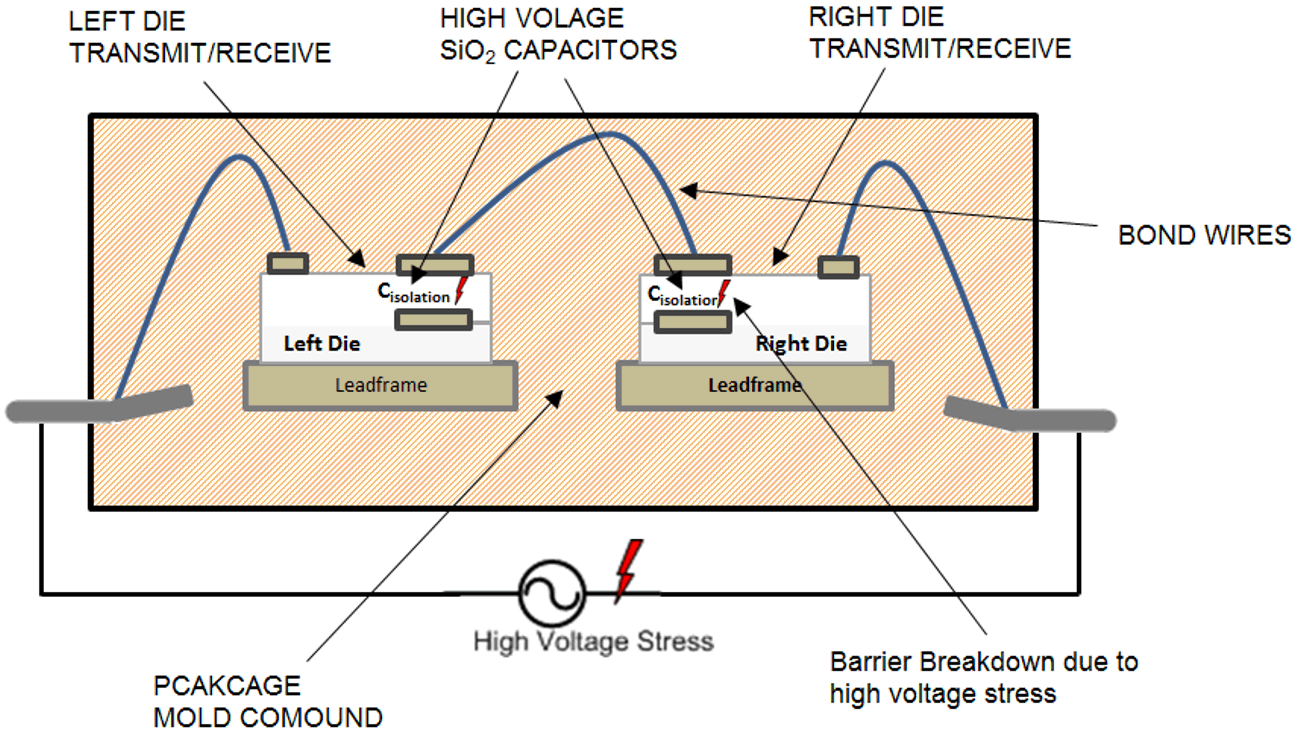

圖 4 串聯電容器隔離器上的高電壓應力。根據具體應用,終端設備標準決定了系統中所用隔離器的規格。這些標準可確保隔離器比實際用例中它們在隔離柵上可能遇到的電壓應力水平更強。例如,IEC 61800-5-1 規定了交流電機驅動應用中使用的隔離器的要求。選擇符合終端設備標準的隔離器可更大程度地降低實際運行期間隔離柵因過壓而擊穿的風險。但是,如果隔離器超過標準要求,則可以進一步降低風險。
本文所述的 TI 增強型隔離器件使用 SiO2 作為絕緣材料,其擊穿強度 (500V/μm) 遠高于競爭解決方案所使用的擊穿強度。例如,傳統光耦合器中使用的硅酮和塑封的擊穿強度為 30V/μm 至 50V/μm。TI 增強型隔離器還采用精密半導體制造工藝制造而成,能夠嚴格控制尺寸和間距。由于這兩個因素,TI 器件在給定封裝下具有很高的隔離性能。它們可以有效解決暫時性的電壓和浪涌問題以及長達多年的持續高壓運行問題。例如,采用 16-SOIC 封裝的 TI 隔離器的工作電壓比同類競爭解決方案高 50%。有關 TI 隔離器隔離性能的更多詳細信息,請參見相應的產品數據表和參考資料 [1]。
對于給定應用,TI 增強型隔離器件可以提供臨界裕度,甚至超出終端設備標準規定的要求,從而更大限度地降低發生失效模式 1 的可能性。參考 [2] 中討論了 IEC 61800-5-1 標準以及 TI 隔離器與此標準要求的性能對比。
