在異常或故障事件下,隔離器一側的電壓或電流可能相對于同一側的接地非常高(請參見圖 5)。這方面的一個示例是低阻抗輸出引腳上的短路事件。另一個示例是任何引腳對高壓直流總線短路,導致電氣擊穿。這些是大功率事件,因為高電壓和高電流同時存在。

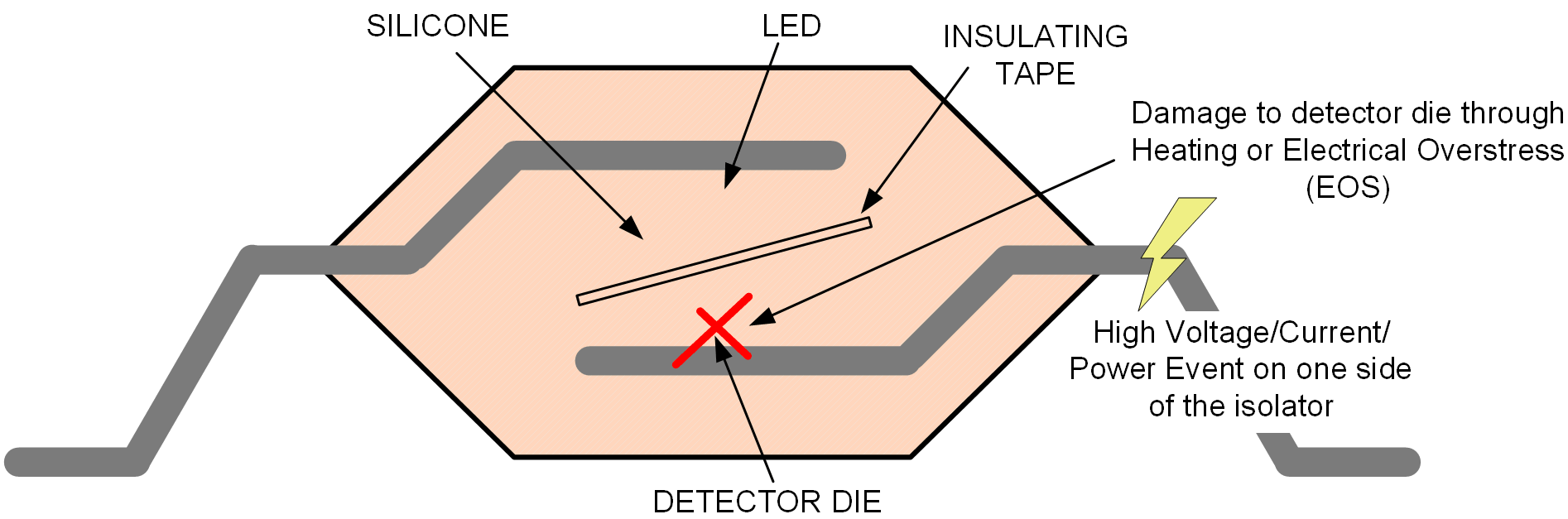

當發生這些事件時,電過應力 (EOS) 或內部發熱會導致隔離柵性能下降。例如,如果圖 6 中的光耦合器在 2 側發生大功率事件,則會導致檢測器芯片上發熱或發生 EOS。這種損壞很容易延伸到絕緣材料中,從而降低隔離性能。可以假定絕緣層沒有完全損壞,但同時很難準確量化剩余的絕緣層量。

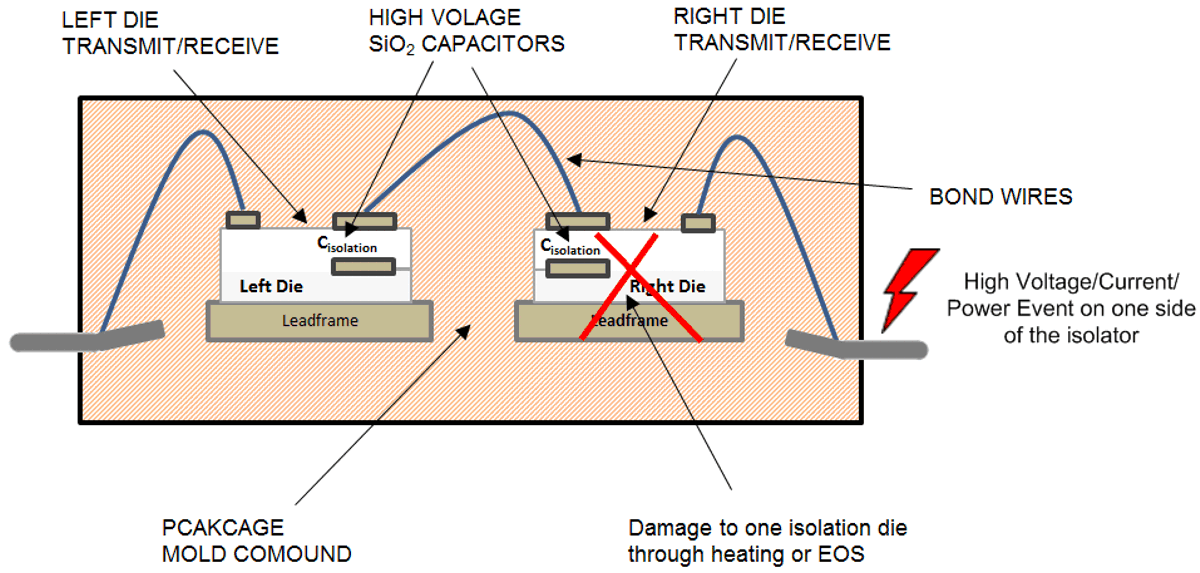

圖 6 隔離器一側的高功率耗散。觀察圖 7,對于基于串聯電容器的隔離器,2 側的高壓/高功率事件可能會損壞右芯片,包括作為右芯片一部分的隔離電容器。但是,由于相互交錯的塑封,損壞不會延伸到左芯片,也不會延伸到放置在該芯片上的隔離電容器。這樣可以保持隔離,同時保留大約一半的原始絕緣層。例如,如果原始隔離器的額定值為增強型隔離,則在大功率事件后,預計它會保留一個電容器的完全隔離額定值。因此,雖然隔離器“失效斷開”,但“基本絕緣”仍保持不變。
圖 7 隔離器一側的高功率耗散。防止失效模式 2 的一種方法是通過外部方式,例如通過限流電源,確保即使發生故障,隔離器內部散發的熱量也限制為一定的安全限值。該限值是通過隔離器數據表中電流和功率的“安全限值”指定的,低于該限值,隔離性能保持不變。
但是,這樣的電流限制并不總是可行的。返回至圖 1,如果 IGBT (1) 受到集電極到柵極擊穿的影響,直流總線的高電壓出現在柵極驅動器輸出引腳上,并在連接到該引腳的電路上產生電過應力。沒有一種簡單的方法可以在系統級別防止這種情況發生。在此類情況下,以下各項的“失效斷開”行為:
TI 增強型隔離器可以極大地提高系統的電氣安全性。
