3.5 對 ADC 進行編程
為了進行編程，ADC3xRF72 配備一個 GUI，允許用戶將 EVM 配置為所需的運行模式。在 ti.com 上的 EVM 產品頁面可以找到該 GUI。啟動 GUI。

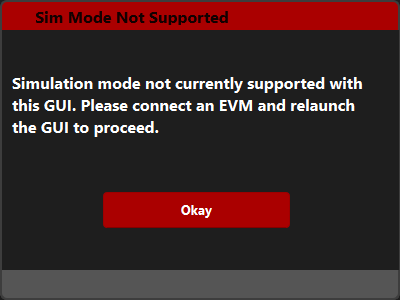

圖 3-3 不支持 Sim 模式如果 ADC EVM 成功連接到 GUI，則如圖 3-4 所示。GUI 預設為采樣頻率 = 1.5GHz 的默認配置，并繞過所有內部數字信號處理。如果按照節 5 中所述配置硬件，則用戶只需單擊“編程 ADC”，GUI 即會對 ADC、FPGA 進行編程，并嘗試初始化 FPGA 鏈路，以便開始采集數據。可以在下面的消息控制臺中監控進度。如果 ADC 成功編程，控制臺中會顯示消息“ADC 編程成功！”。現在，GUI 開始對 FPGA 進行編程，您可以在消息控制臺中看到調試消息，但也可以在 GUI 的 FPGA 選項卡中監控進度。如果 FPGA 成功編程且鏈路成功初始化，則 FPGA 選項卡中會顯示以下?tīng)顟B(tài)。如果沒有，請參閱節 4獲得進一步支持。

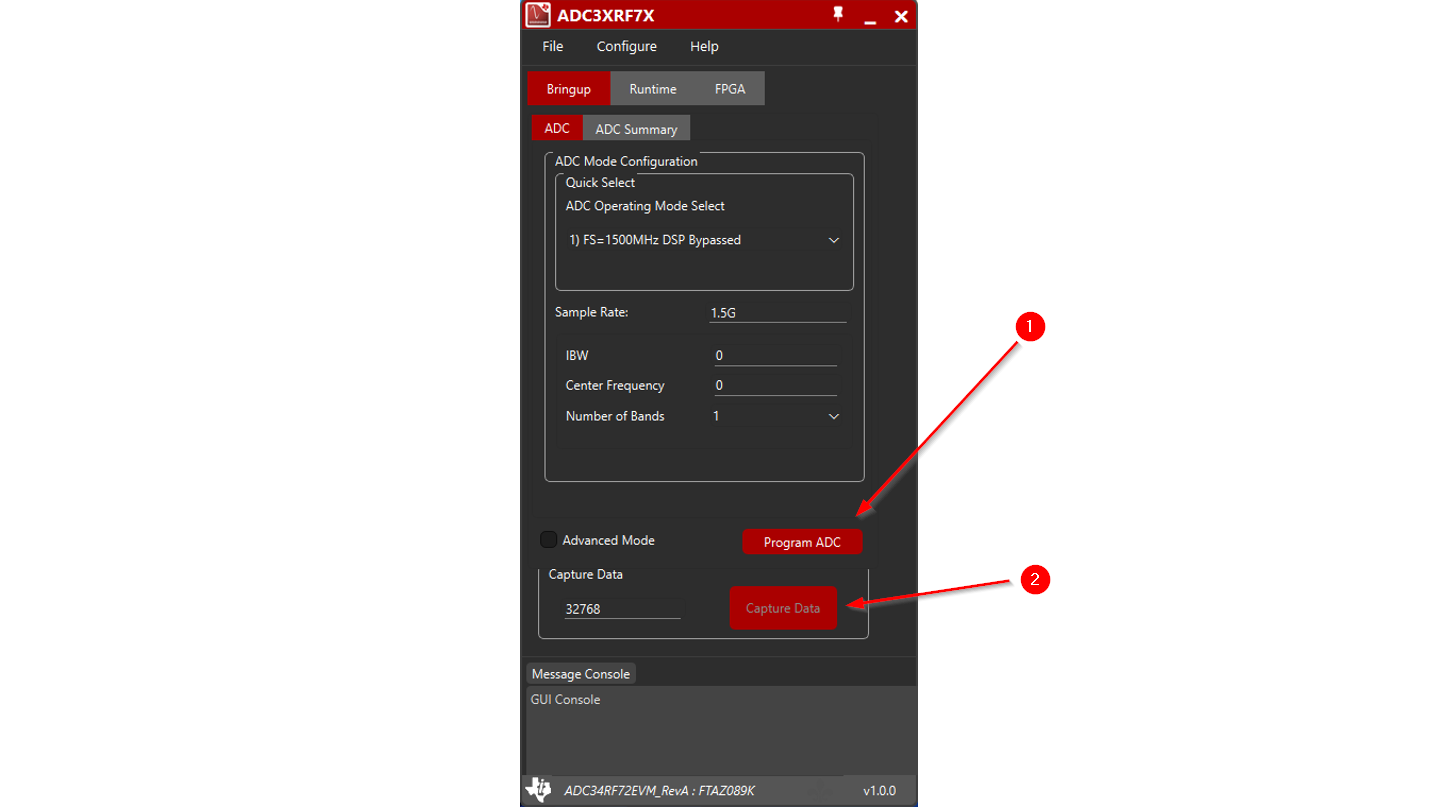

圖 3-4 EVM GUI 編程 ADC

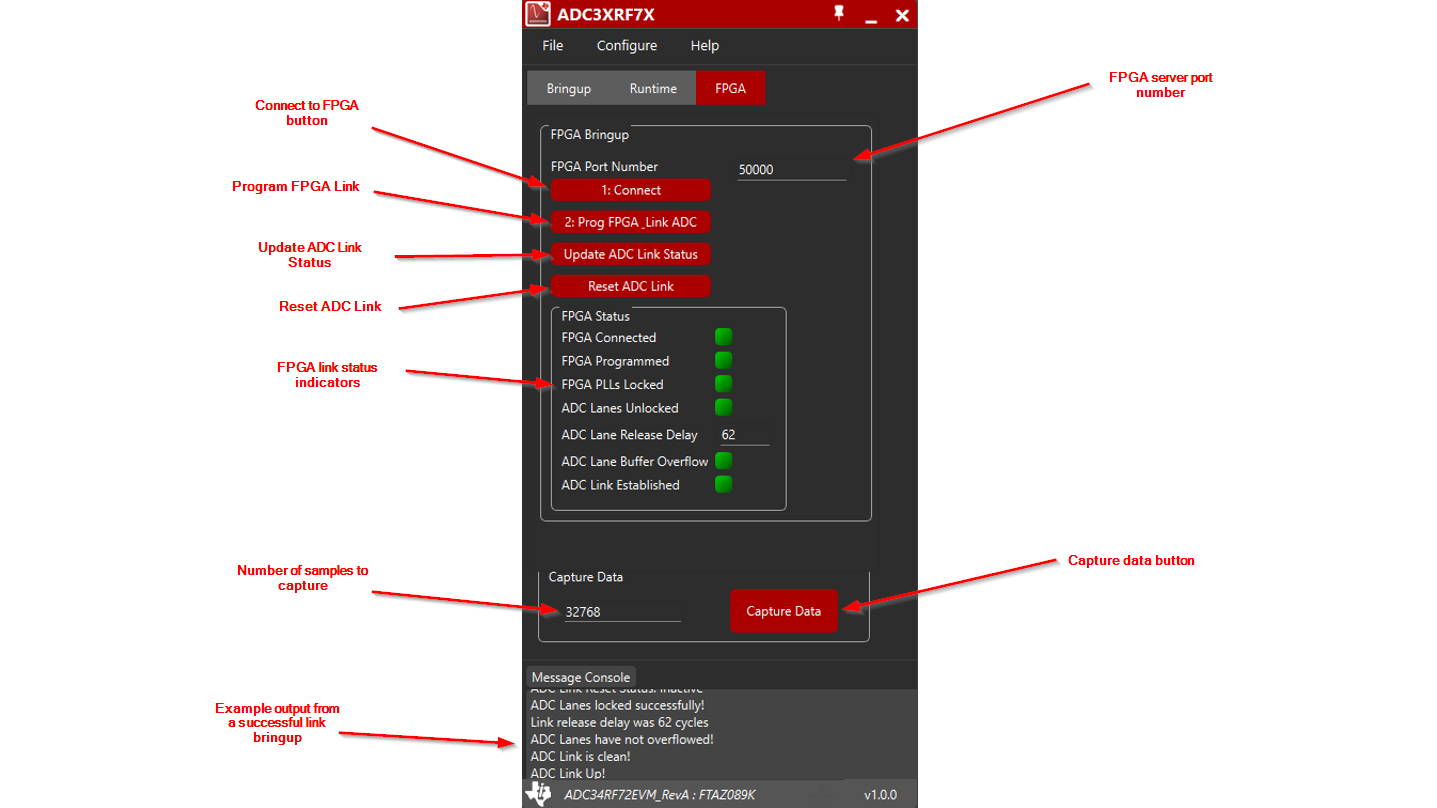

圖 3-5 ADC GUI FPGA如果狀態與圖中所示狀態匹配，則可以在 HSDC Pro 中采集數據并繪制該數據。為此，請按下 ADC GUI 中的“采集數據”按鈕。生成的數據可以在 HSDC Pro 中看到，如圖 3-6 所示。

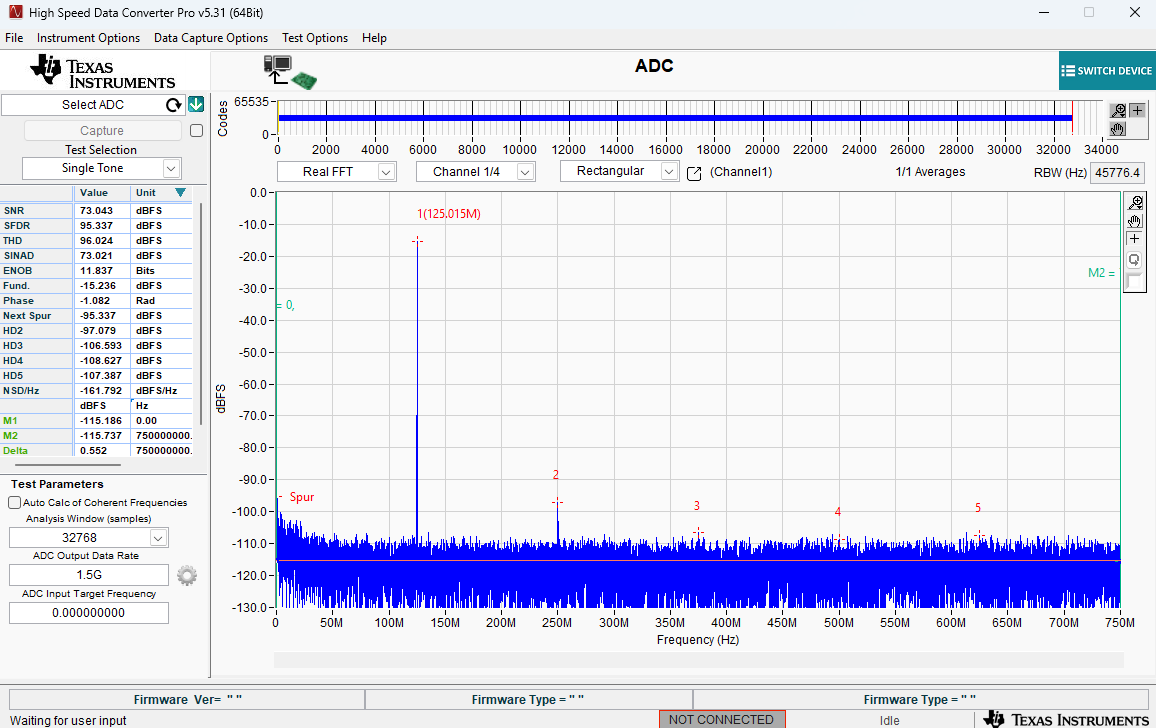

圖 3-6 FFT 輸出頻譜示例
