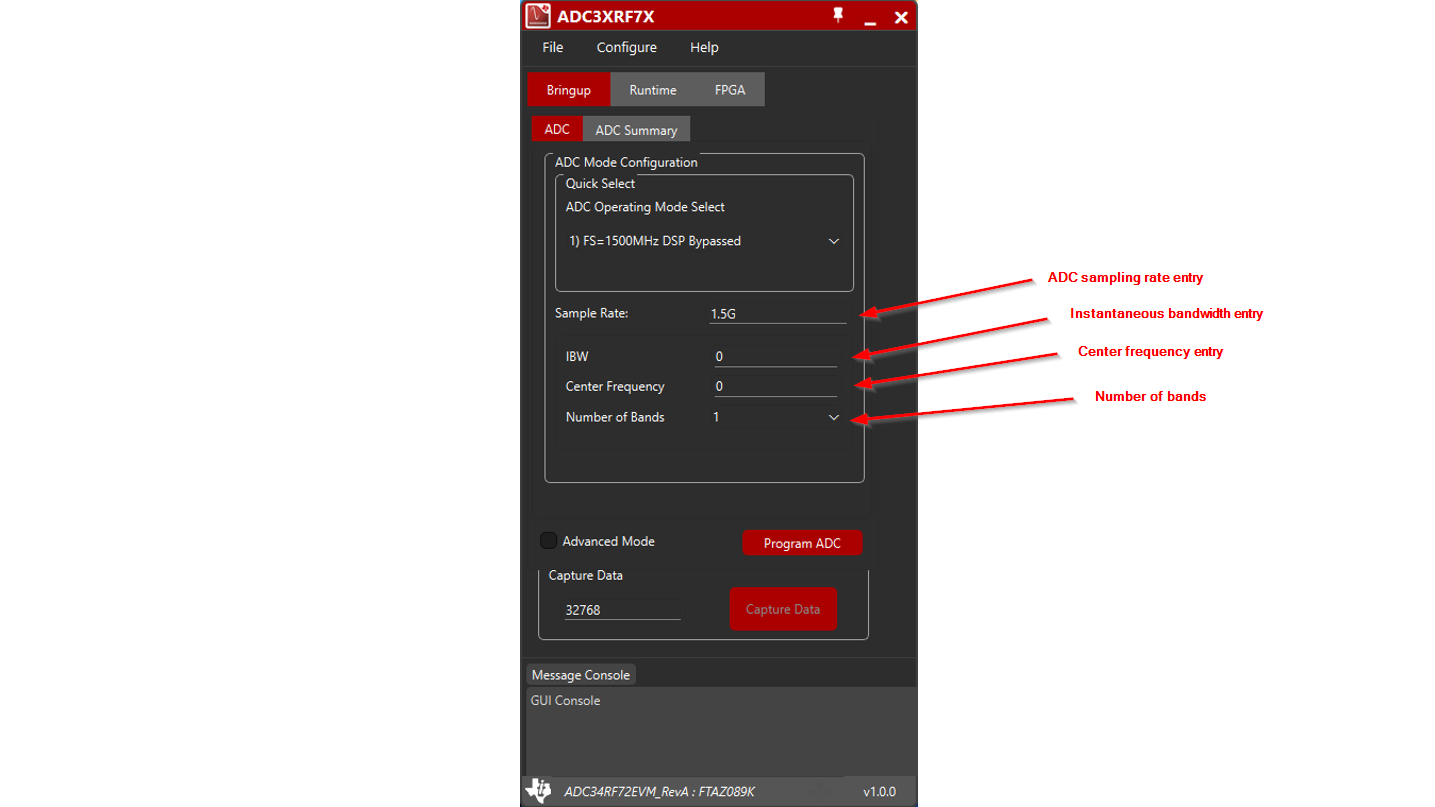

為了快速評估 ADC，GUI 支持“系統級配置”模式，用戶可以在該模式下輸入接近其精確系統級參數的值，而 ADC 會找到滿足這些目標的最佳模式。默認情況下，GUI 會顯示此模式以及上述的快速啟動模式。以下條目顯示為“采樣速率”、“IBW”（瞬時帶寬）、“中心頻率”和“頻帶數”。下面對每個選項進行了詳細說明。

• 采樣速率
  • 此選項設置 ADC 的工作頻率，必須首先對其進行配置，因為它會設置所有其他選擇的限制。
• 瞬時帶寬 (IBW)
  • 可用信息帶寬量。此選項由奈奎斯特定理 (Fs/2) 以及所需的任何必要抽取設置決定。例如，如果輸入的 IBW 為 800，則 GUI 會將該值更新為 750MHz，因為這是器件可以獲得的最大 IBW。如果需要較小的 IBW，則 GUI 會確定最接近的配置以滿足該 IBW 要求。例如，在 Fs = 1.5GHz 且所需 IBW 為 225MHz 時，GUI 找到的值為 300MHz，因為該值是給定器件 DSP 選項中滿足該要求最接近的值。
• 中心頻率
  • IBW == Fs/2
    • 中心頻率不可用作可編程選項，因為會旁路 ADC 的內部數字降壓轉換器以保留 ADC 產生的全速率。
    • IBW < Fs/2
      • 此選項將設置關注頻帶的默認中心頻率。例如，如果用戶信號位于 600MHz，則 ADC 的中心頻率可以設置為 600MHz
  • 頻帶數
    • IBW == Fs/2
      • 此時禁用頻帶數，ADC 輸出與每個 ADC 輸入相對應的四個不同頻帶
    • IBW < Fs/2
      • 頻帶數 == 1
        • 此選項為每個 ADC 輸入輸出一個復數頻帶（單頻帶）
      • 頻帶數 == 2
        • 此選項為每個 ADC 輸入輸出兩個復數頻帶（雙頻帶）
      • 頻帶數 == 4
        • 此選項為 ADC 的通道 A 和 C 輸出四個復數頻帶。在此運行模式下將忽略通道 B 和 D（四頻帶）
      • 頻帶數 == 8
        • 此選項僅為通道 A（八頻帶）輸出八個復數頻帶，在此運行模式下將忽略其他模擬輸入

配置系統級設置后，用戶可以單擊“編程 ADC”按鈕，該 GUI 完成后，即可開始采集數據并在 HSDC Pro 中進行分析。
