ZHCUD74 July 2025 ADC34RF72
3.8 高級模式
為了增強控制，GUI 還支持“高級模式”，允許用戶更密切地控制 ADC 的配置方式。啟用 GUI 更新后，選中“高級模式”復選框即可啟用此模式，如圖 3-9 所示。這樣便可訪問“JESD”控制選項卡，并可在其中編輯通道數。根據 ADC 的其他設置推斷通道數、幀字節數和每幀采樣器數等變量。用戶還可以編輯 JESD 鏈路使用的編碼方案，默認選擇“8b10b”JESD204B，但 ADC 也支持 64b66b JESD204C。此選項卡還計算 JESD 鏈路的精確 SERDES 速率，以及所需的 FPGA 參考時鐘和 SYSREF 頻率（在 EVM 上通過提供的外部參考時鐘輸入生成）。
如果在 ADC 選項卡中將運行模式更改為“啟用 DSP”，則可以訪問 ADC GUI 的“DSP”選項卡。在此選項卡中，用戶可以將 ADC 配置為通道 A+B、C+D 或 A+B+C+D 的平均值。也可以在此頁面中配置數字降壓轉換器 (DDC)。根據此頁面上的選擇，JESD 頁面會更新輸出 ADC 數據所需的通道數。
用戶對 ADC 的配置感到滿意后，可以單擊編程，如果成功，則可以采集數據并繪制到 HSDC Pro。

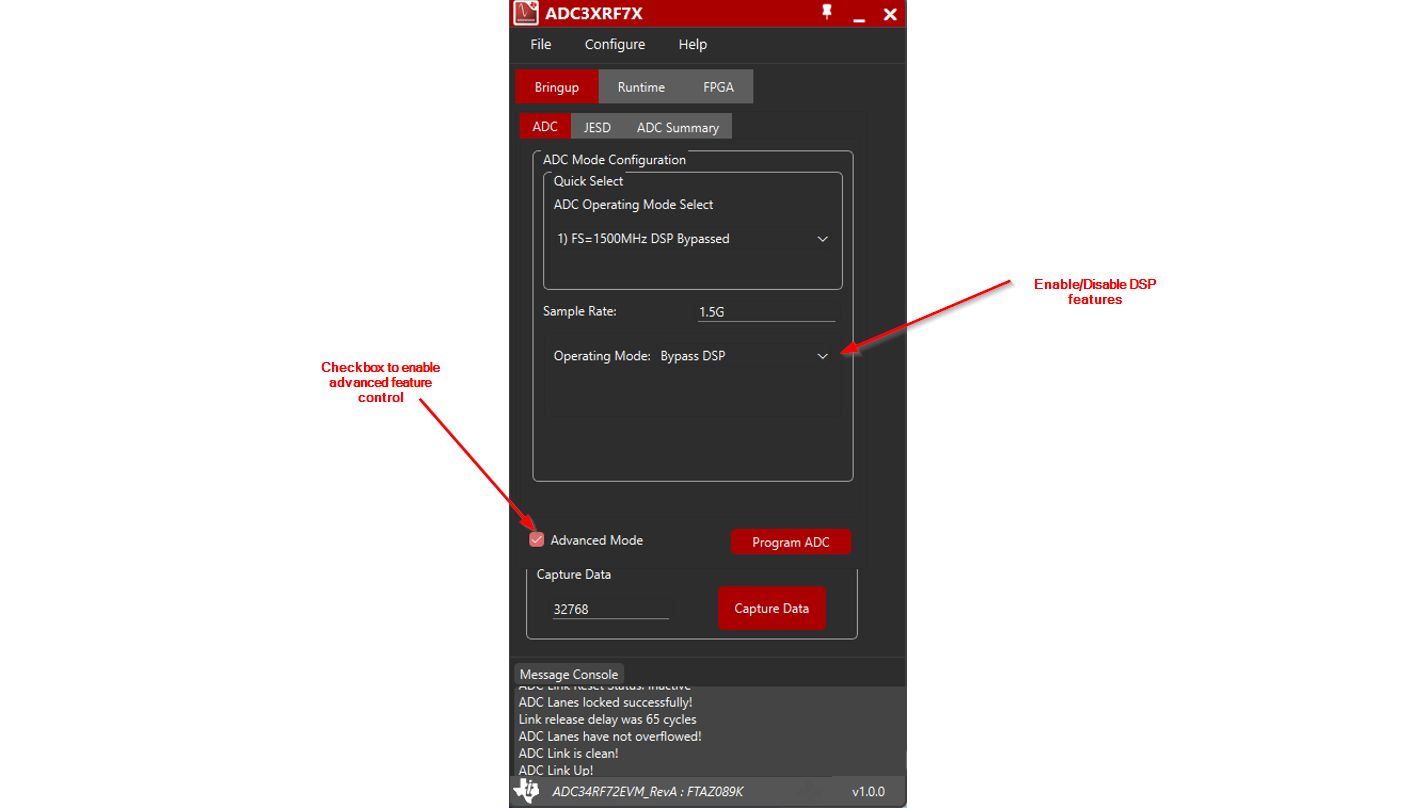

圖 3-9 EVM GUI：啟用高級控制模式圖 3-10 顯示 GUI 的 DSP 選項卡中可供用戶使用的所有不同下拉菜單和條目。

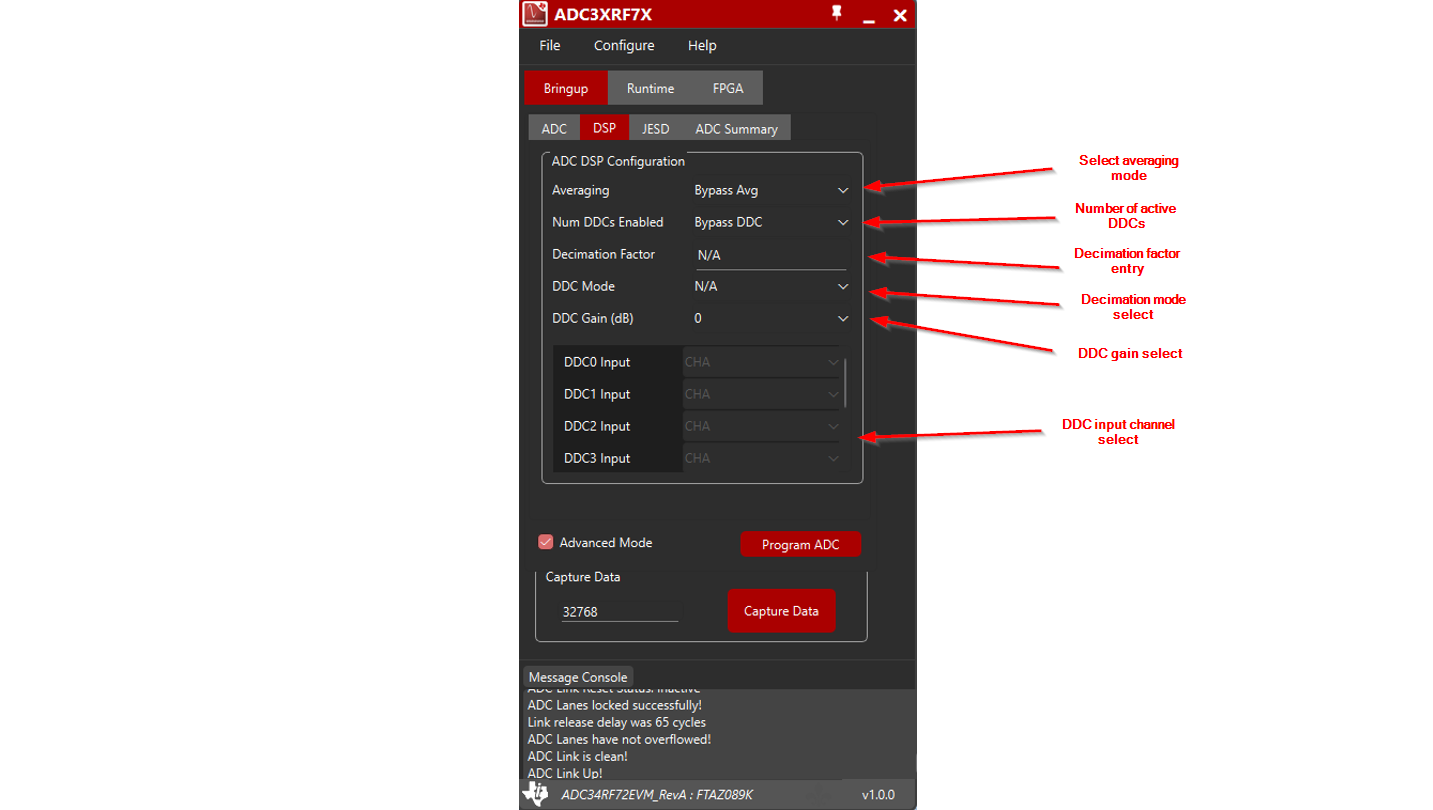

圖 3-10 EVM GUI：帶標簽的 DSP 選項卡圖 3-11 顯示 GUI 的 JESD 選項卡中可供用戶使用的所有不同下拉菜單和條目。

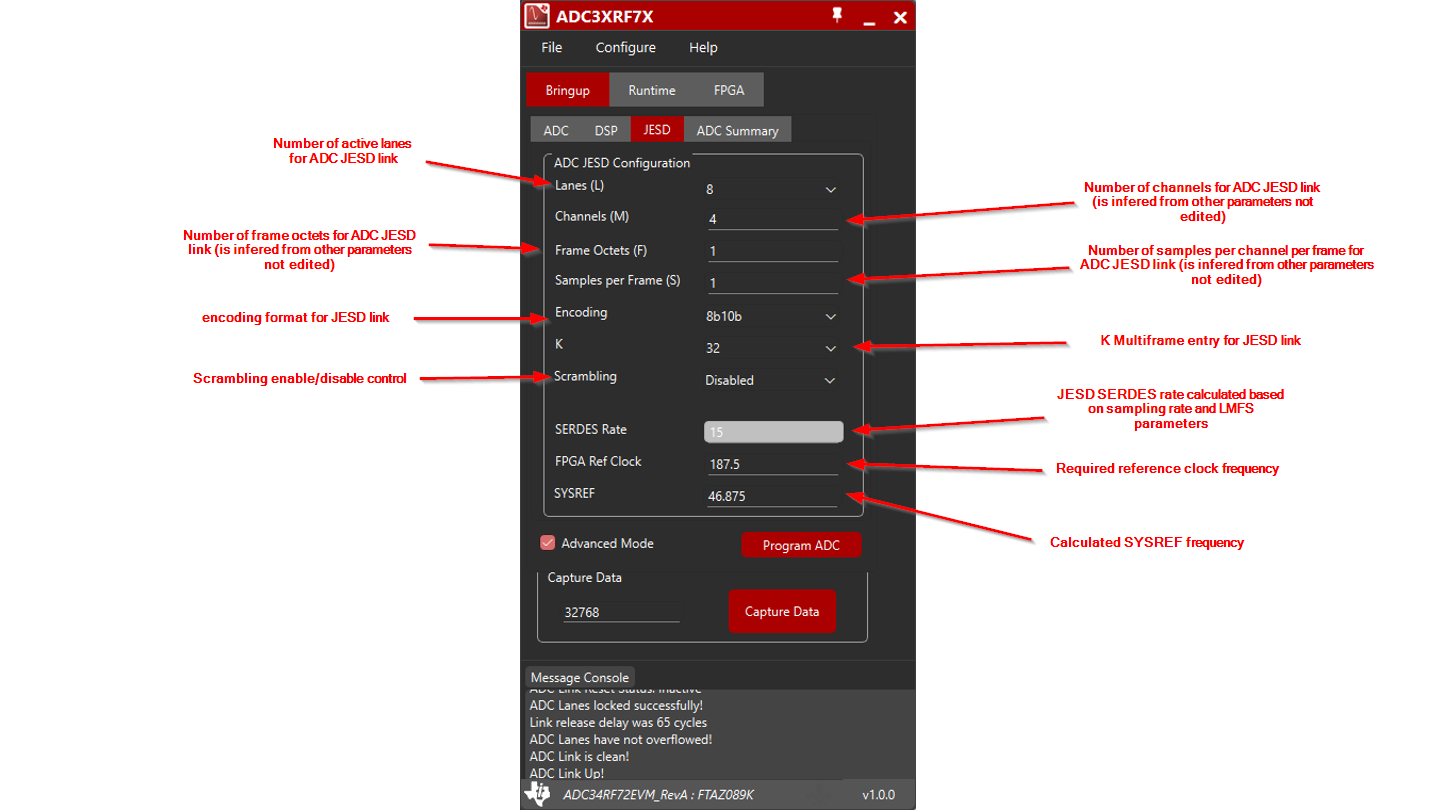

圖 3-11 EVM GUI：帶標簽的 JESD 選項卡
