ZHCUD74 July 2025 ADC34RF72
5.1 ADC 器件時鐘布線
圖 5-1 顯示 EVM 的時鐘系統。此外，下面列出了可選時鐘修改，并在方框圖中以紅色突出顯示。為清晰起見，還包含了原理圖片段。
- ADC 的差分時鐘輸入（旁路板載平衡-非平衡變壓器）。
- 為方便起見，EVM 默認配置為接受單端時鐘，但電路板可以進行修改，以便能夠提供外部差分信號。此修改可通過進行以下修改來完成。
- 拆下 C20、C19、C22
- 將 C17、C18、C23 安裝為 0.1uF 0201 電容器。
- LMK04828 源時鐘共享自器件時鐘輸入。
- 默認情況下，電路板經過配置，因此器件時鐘和 LMK04828 參考時鐘來自兩個單獨的來源。可選擇拆分器件時鐘輸入，使其也可用作 LMK04828 的參考時鐘。請注意，這需要 EVM 具有更高功率的時鐘信號輸入，以解決信號拆分引入的額外損耗。此修改可通過進行以下修改來完成。
- 拆下 R15、R16 和 R33。
- 將 R15、R16、R18 安裝為 16 0201 電阻器。
- 將 C55 安裝為 0.1uF 電容器。
圖 5-1 顯示 EVM 電路板的時鐘子系統。紅線表示各種可選的時鐘修改。
圖 5-1 ADC3xRF72 時鐘布線

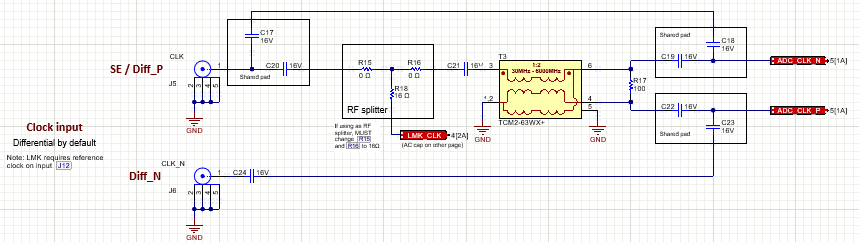

圖 5-2 ADC3xRF72 EVM 時鐘輸入原理圖片段
