ZHCUCJ3A October 2024 – December 2024
2.2.2 測試設置
（可選）使用隨附的 4 顆螺釘將電路板連接到螺柱。TIEVM-MTR-HVINV 的每個角都有一個圓孔，正是用于此目的。
- 如果尚未將子板連接到主板的頂部，請完成該連接。主板的 2 排接頭 (J15) 應該與子板的 2 排連接器 (J3) 對齊。
- 子板連接器 J3 的關鍵引腳 8 應進行削波（如果尚未完成）。
- 觀察 XDS110ISO-EVM 的底部并找到關鍵引腳。將 XDS110ISO-EVM 連接到子板連接器 J3，以使每個電路板的關鍵引腳對齊。
- 確認子板引導模式開關 (S1) 處于所需的狀態(tài)。
- 將電機線連接到 J10。

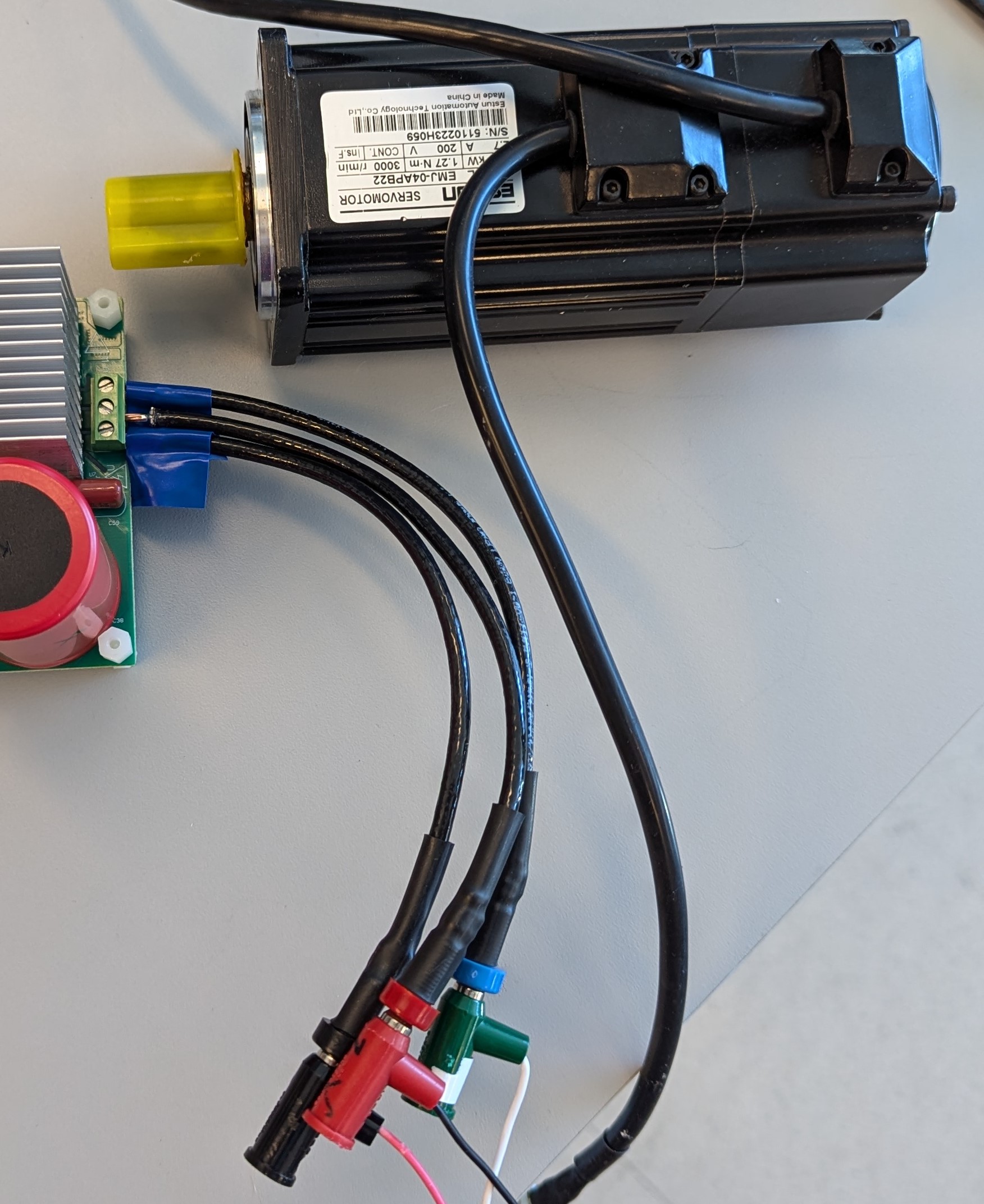

對于 Estun EMJ-04APB22，下面是一張展示其連接方法的示例圖像：
- 連接測量設備，如萬用表、示波器探頭等，探測或分析各種信號和參數。可用的測試點可在電路板原理圖 (TPx) 中查看。
- 使用連接到 J5 ACL、ACN 和接地連接器的隔離式交流或直流電源，為電路板上電。
- 交流電源的最大輸出為 265-VAC（頻率為 50/60Hz）。
- 直流電源的最大輸出為 380-VDC。
也可使用以下選項。
- 如果用戶需要外部 SPI，則子板連接器 J4 引腳 4 至 7 可用作 SPI 信號。此時 XDS110ISO-EVM 板載 DAC 不可用。此連接可通過以下方法之一使用：
- 直接連接到子板連接器 J4 上的 SPI 信號。此連接不是隔離連接，必須使用外部隔離器。
- 連接到隔離式 UART 接口 J14，該接口在某些電路板版本上可能不可用。
- 如果使用此連接，請取消組裝子板電阻 R8，以確保 XDS110ISO-EVM 板載 DAC 不會干擾 SPI 外設到控制器信號。
- 默認電路板狀態(tài)采用三相電流檢測。如果需要使用單相，請參閱節(jié) 2.1.4.2。
