ZHCUCF6 October 2024 AFE4960 , CC2674R10 , TMP119

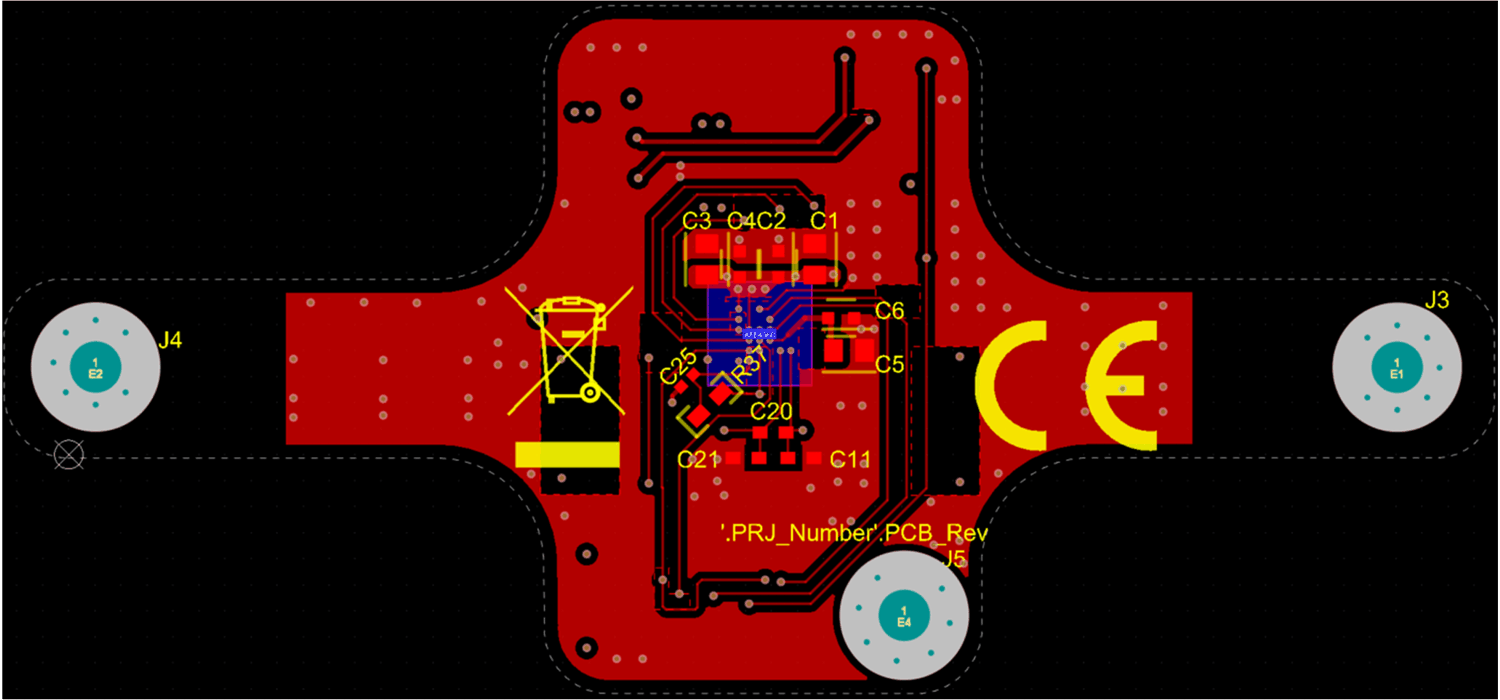

圖 4-6 傳感器板頂層的布局

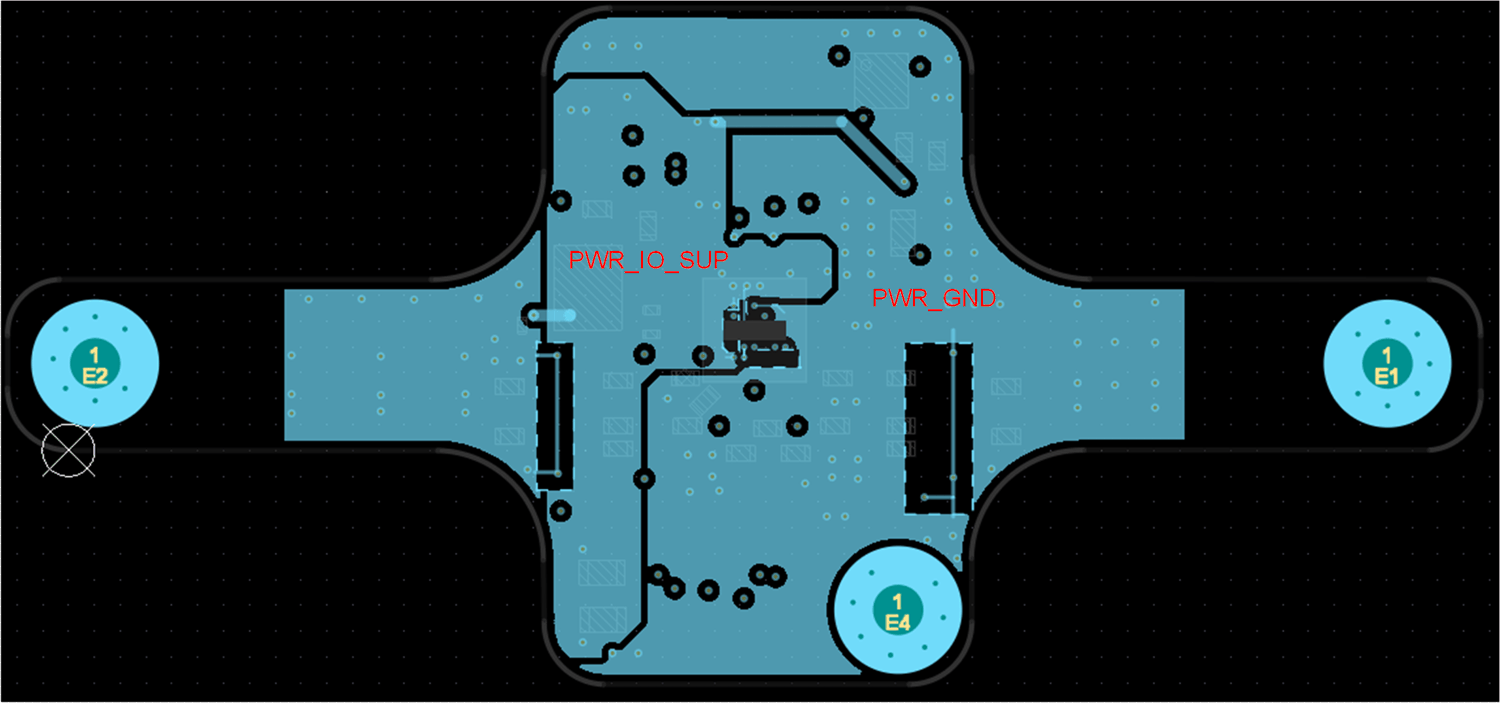

圖 4-7 傳感器板電源層的布局

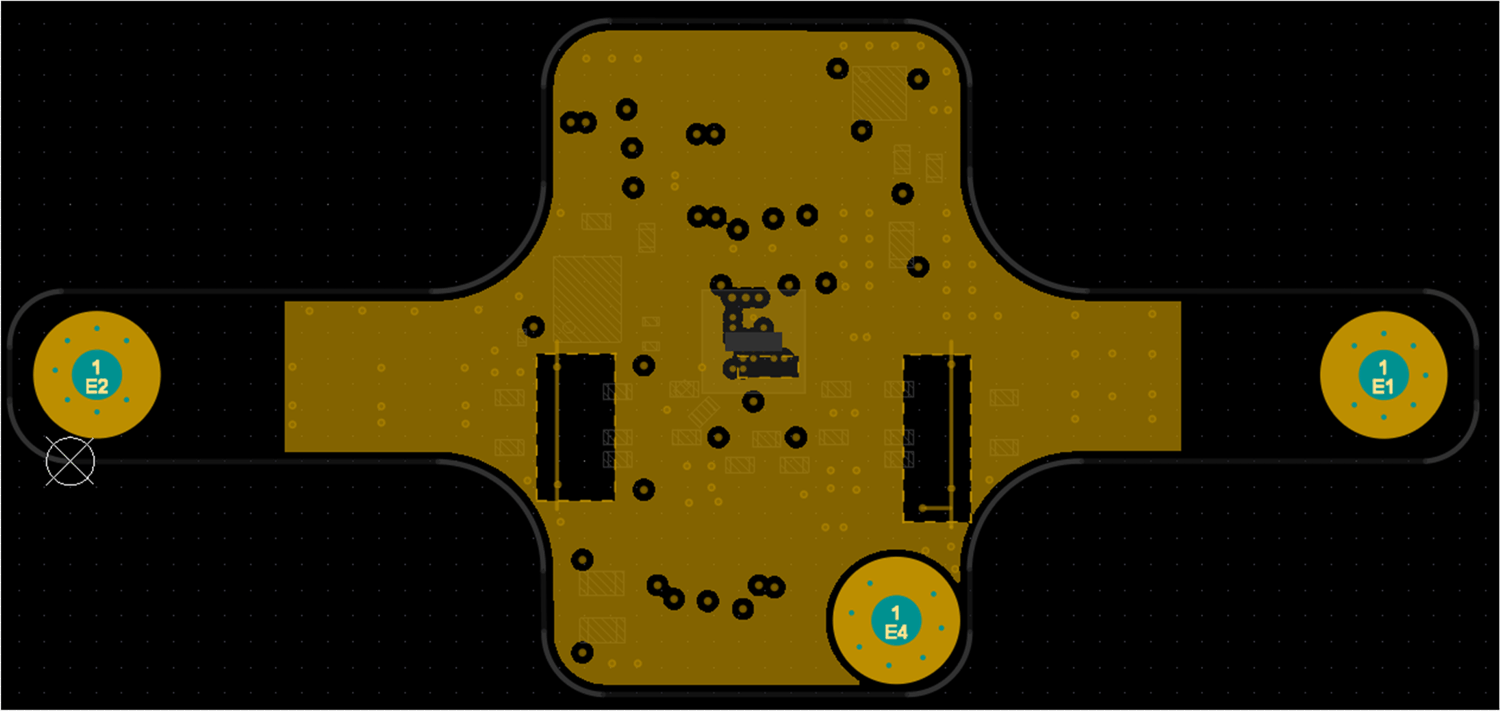

圖 4-8 傳感器板 GND 層的布局
圖 4-9 傳感器板底層的布局圖 4-10 展示了 BG(D3) 和 ECG_RLD(F5) 引腳的布線。這些引腳屬于敏感線路,需要與 I2C 和 SPI 等高速數字布線屏蔽隔離。

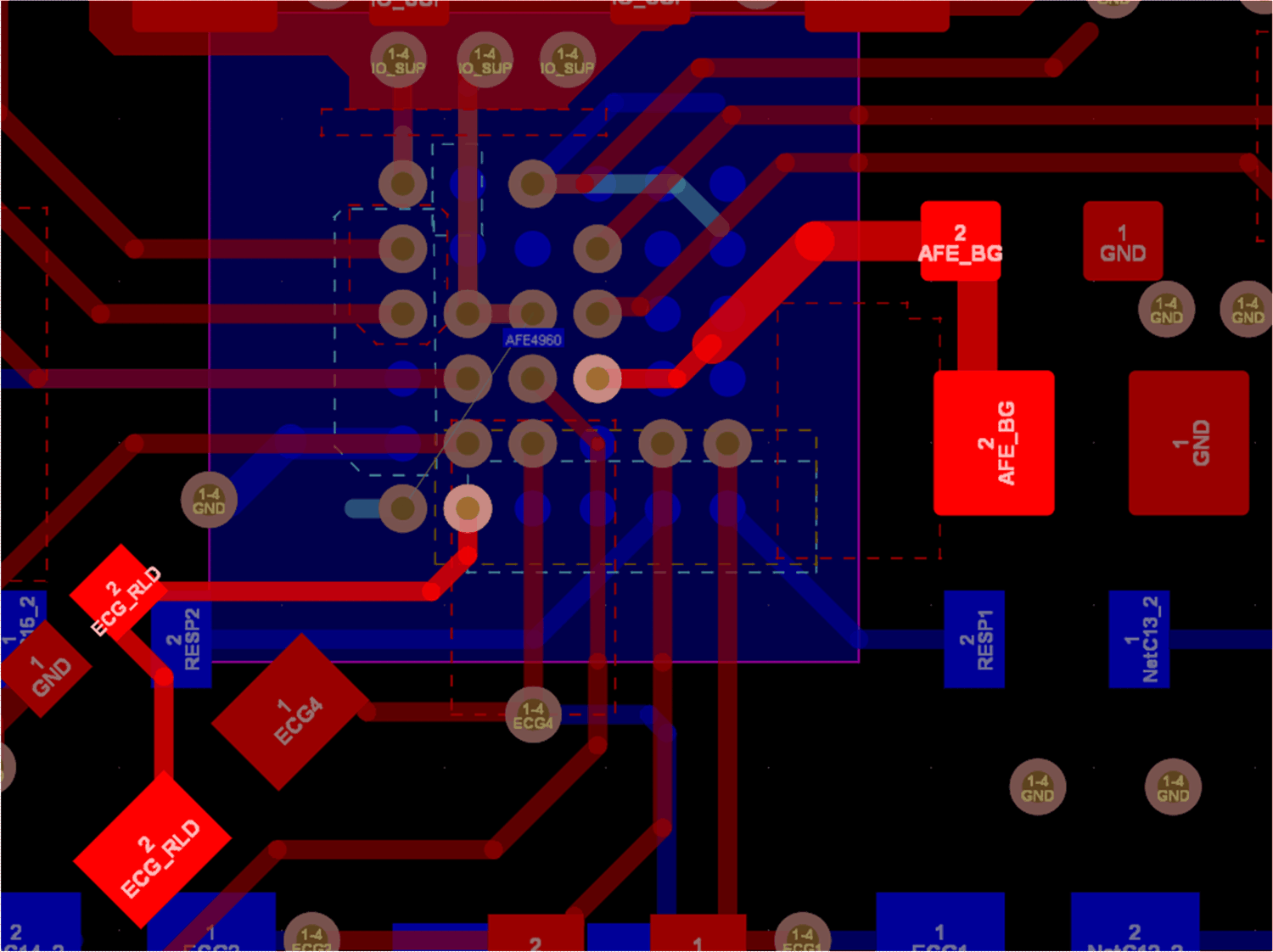

圖 4-10 BG(D3) 和 ECG_RLD(F5) 的布線圖 4-11 是 ECG 和呼吸線路的布局連接。排布電極引腳時要小心,確保引腳對開關線路的寄生效應保持在較低水平。高速數字布線(ADC_RDY、GPIO2)需要遠離 ECG 和呼吸輸入。

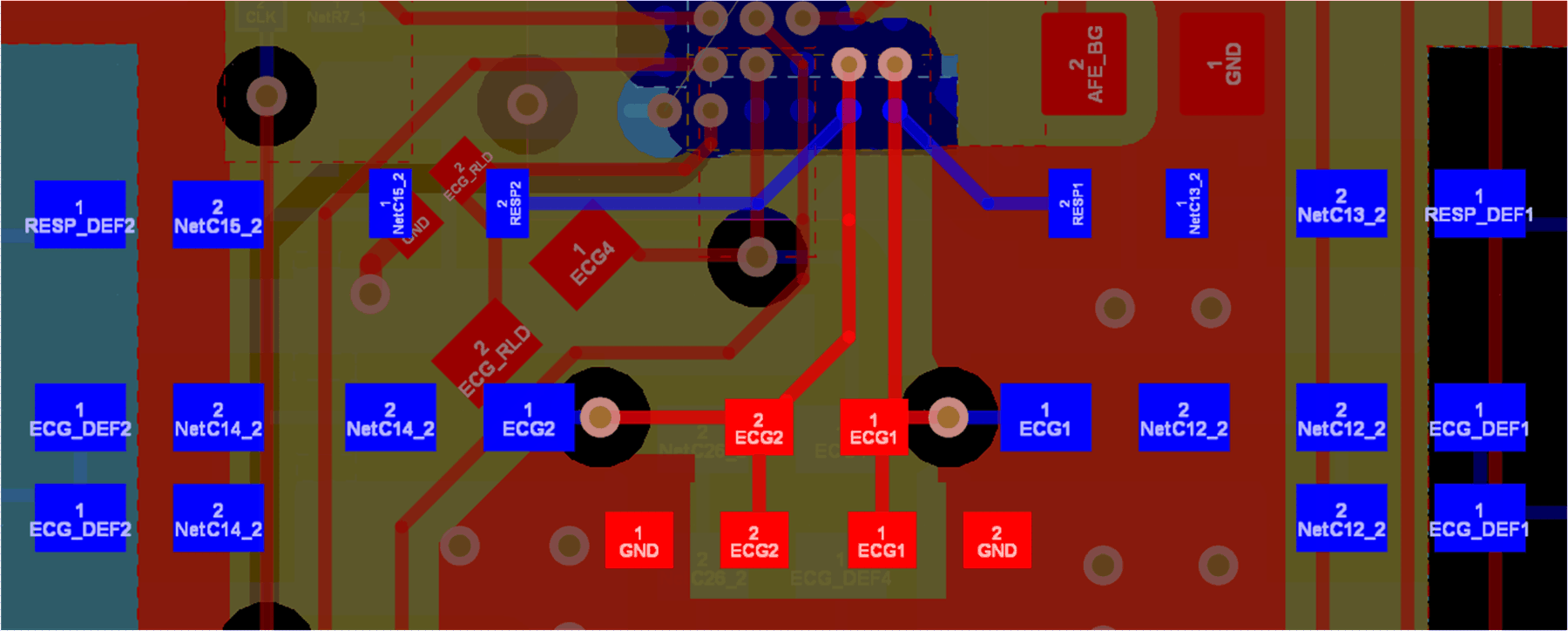

圖 4-11 ECG 和呼吸線路的布局ECG4 引腳靠近 SPI 引腳,請務必盡可能地減小 ECG4 引腳布線與 SPI 線路(尤其是 SDOUT)之間的寄生電容。因此,TI 建議將 ECG4 引腳用于 RLD 驅動,因為 RLD 驅動是強驅動節點,不易受到耦合的影響。圖 4-12 展示了 ECG4 和 ECG_RLD 引腳的布線連接。

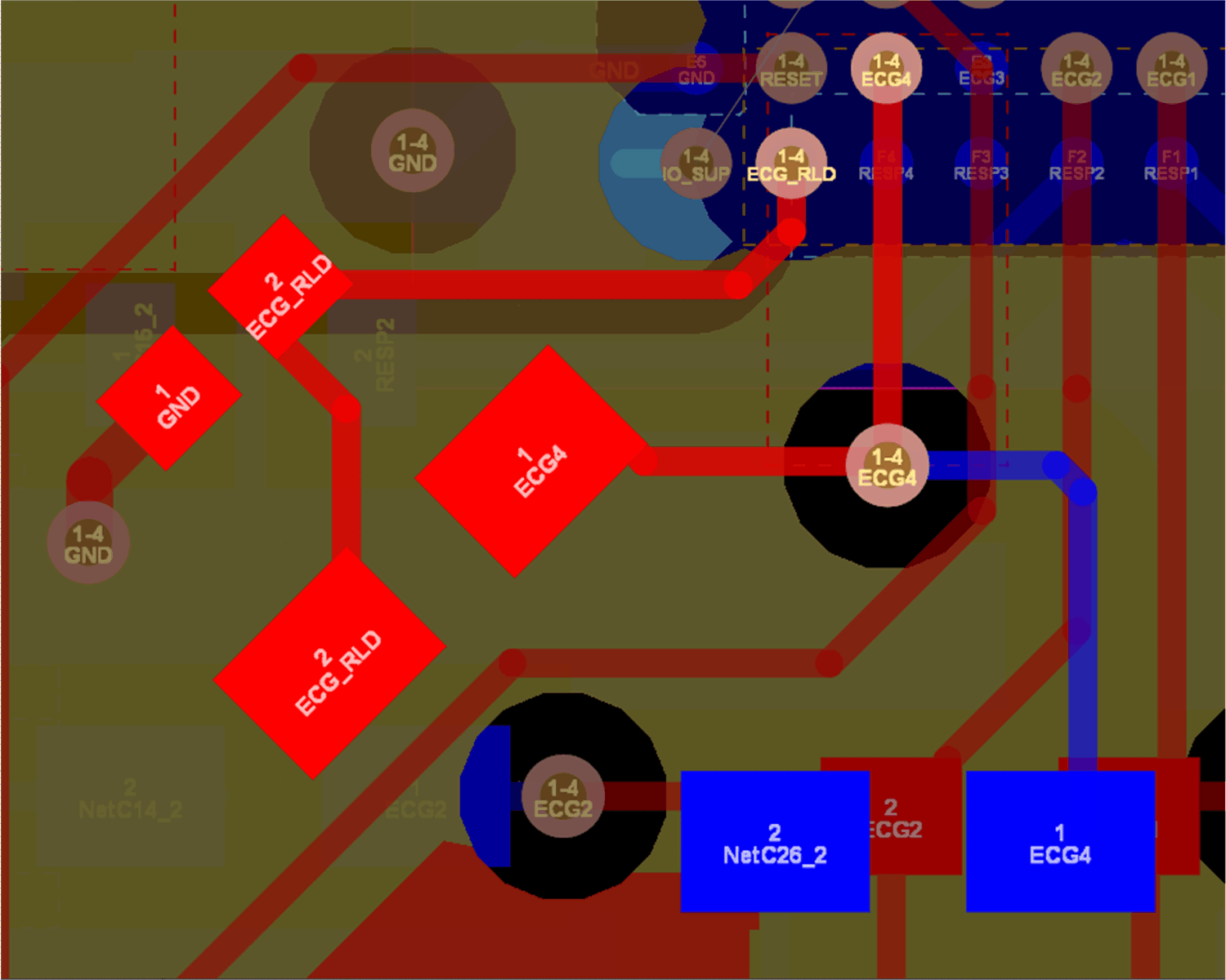

圖 4-12 ECG4 和 ECG_RLD 引腳的布線連接
