CC2674R10 是一款多協議 2.4GHz 無線 48MHz MCU，具有 1MB 閃存和 256K SRAM 器件，滿足貼片和動態心電圖設備的 ECG 數據處理和存儲要求。可以對集成式超低功耗傳感器控制器進行編程，以連接不同的傳感器，從而降低整體功耗。

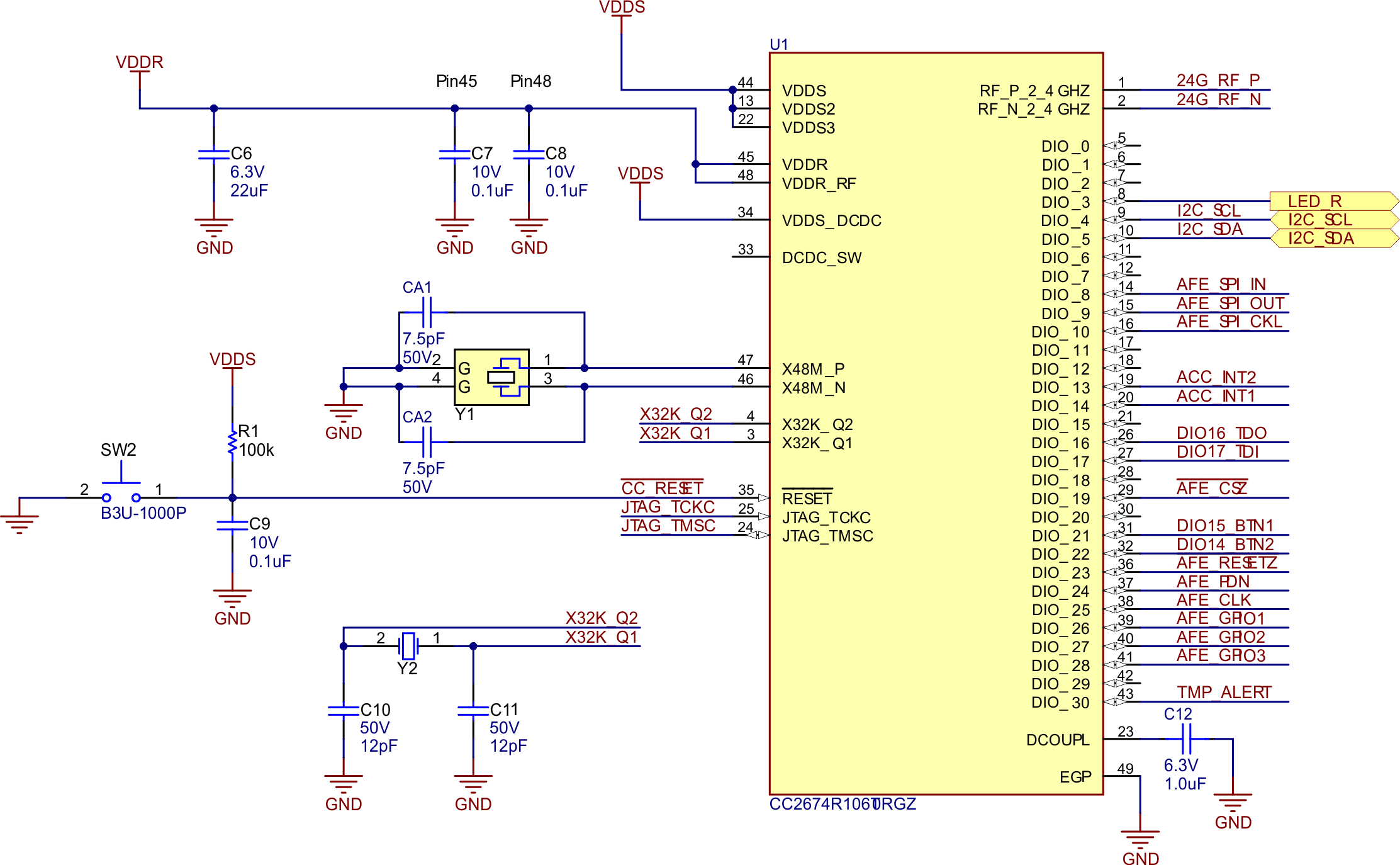

圖 2-3 展示了 BLE 器件的引腳連接。U1 是 CC2674R106T0RGZ 微控制器，具有 31 個 GPIO，可與不同外設連接。Y1 是 48MHz 晶體振蕩器，Y2 是 32.768kHz 晶體振蕩器。

VDDS、VDDS2 和 VDDS3 是芯片、IO 和內部直流/直流轉換器的主要電源，所有這些元件必須處于相同的電勢。這些點由 TPS628437 的 1.8V 電源供電。VDDR、VDDR_RF 和內部電源必須由內部直流/直流轉換器或內部 LDO 供電。由于電源為 1.8V，內部直流/直流轉換器的效率不如全局 LDO。在該配置中，DCDC_SW 引腳斷開，而 VDDS_DCDC 直接連接到 VDDS。全局 LDO 在內部連接到 VDDR 引腳，該引腳必須從外部連接到 VDDR_RF 引腳。需要一個 μF 規格的電容器(C6) 來進行去耦。此外，TI 建議在 VDDR 和 VDDR_RF 引腳附近添加電容器（C7、C7）。去耦電容 (C12) 需要與 DCOUPL 引腳連接，以實現內部穩壓數字電源。

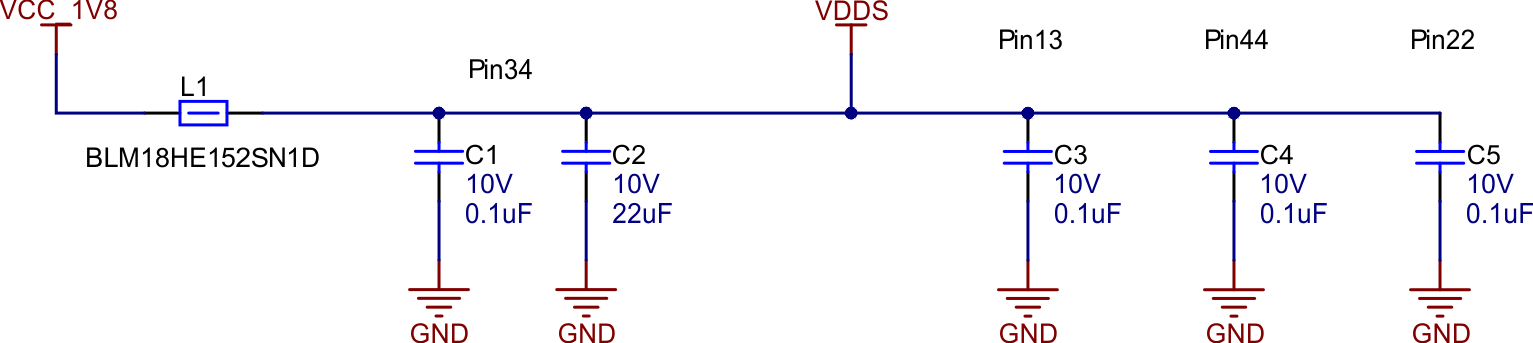

圖 2-4 是 VDDS 去耦的原理圖。1.8V 電源來自 TPS628437 降壓轉換器。鐵氧體磁珠 (L1) 設計用于濾除電力線中的高頻噪聲。電源的 CC2674 去耦電容器為 C1、C2、C3、C4 和 C5。將這些電容器靠近相應引腳放置。

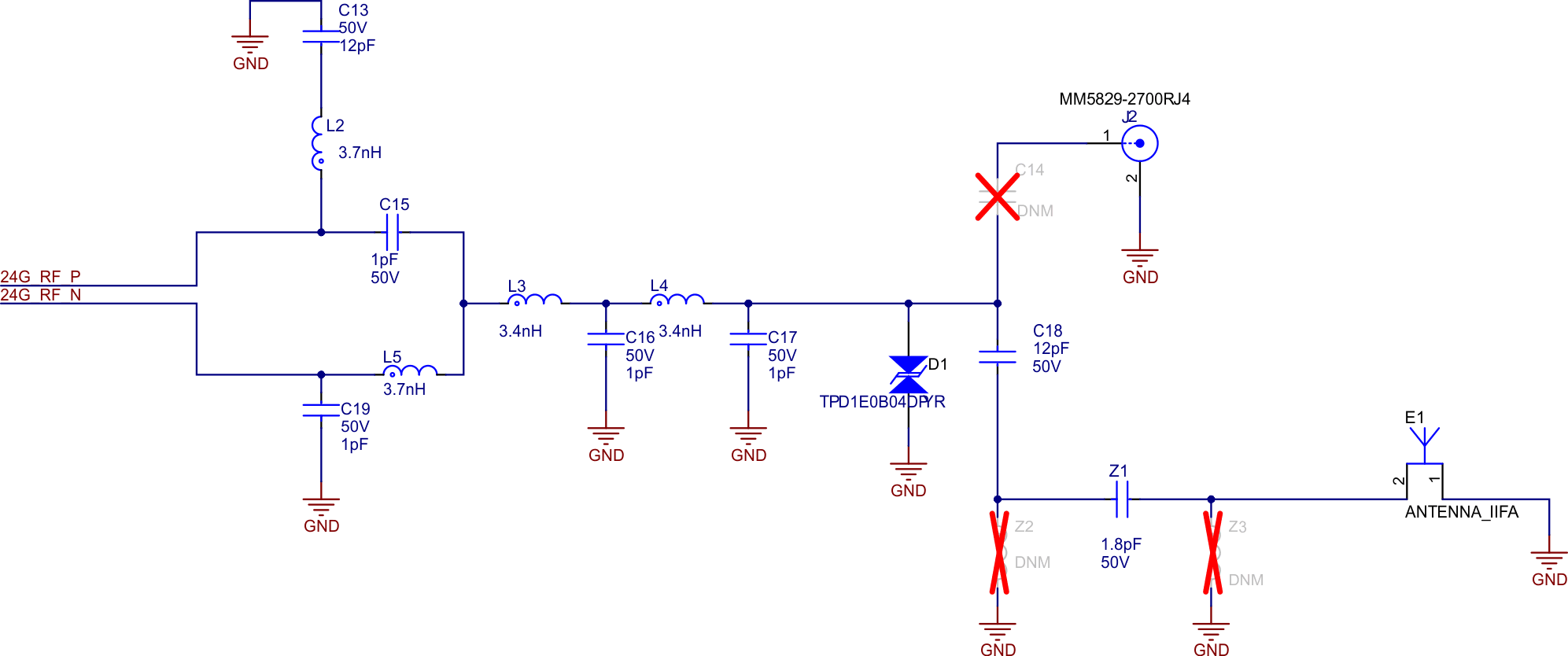

圖 2-5 展示了 CC2674 的 2.4G 天線路徑原理圖。RF_P 和 RF_N 用作差分射頻接口。板載平衡-非平衡變壓器網絡專為射頻前端而設計。LC 濾波器 L3、C14、L4 和 C18 放置在平衡-非平衡變壓器和天線之間，用于進行諧波衰減和阻抗轉換。該設計實現了彎曲倒置 F 型天線 (MIFA)，因為 MIFA 是目前最小的板載 2.4G 設計。如需更多設計指導，請參閱 CC13xx/CC26xx 硬件配置和 PCB 設計注意事項 應用手冊。開發人員可以選擇芯片天線來進一步減小 PCB 尺寸。

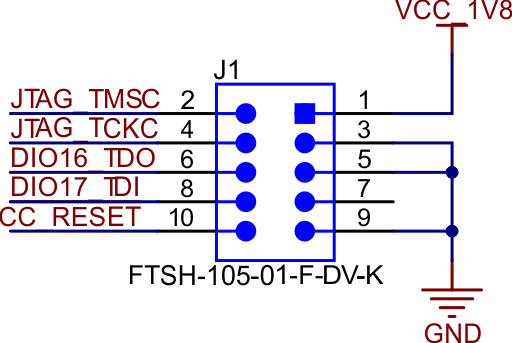

為了對 CC2674 進行編程，JTAG 接口用于閃存編程和調試訪問。圖 2-6 展示了 JTAG 接頭和 CC2674 之間的連接。
