LP-XDS110ET LaunchPad? 開發套件調試器工具可用于對德州儀器 (TI) 微控制器、微處理器和 DSP XDS 兼容器件進行編程和調試。LP-XDS110ET 旨在通過 20 引腳邊緣連接器或 10 引腳 XDS110 輸出連接器直接連接到分離式 LaunchPad 開發套件。圖 3-6 所示為 LP-XDS110ET 板。

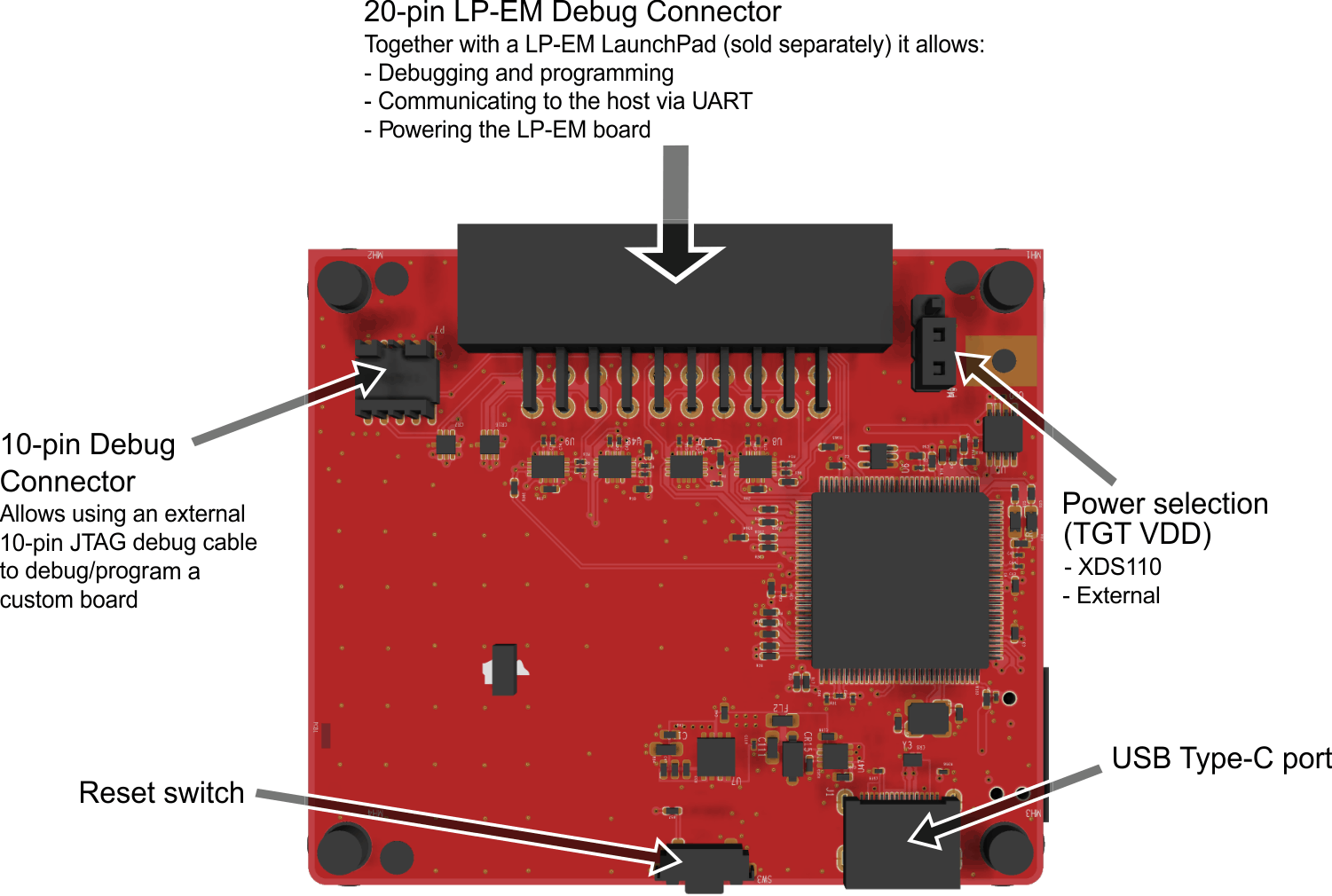

圖 3-6 XDS110 板該貼片設計了一個反向的 JTAG 連接器,可連接 LP-XDS110 板的 10 引腳調試連接器。圖 3-7 展示了該貼片和 LP-XDS110 之間的調試連接。

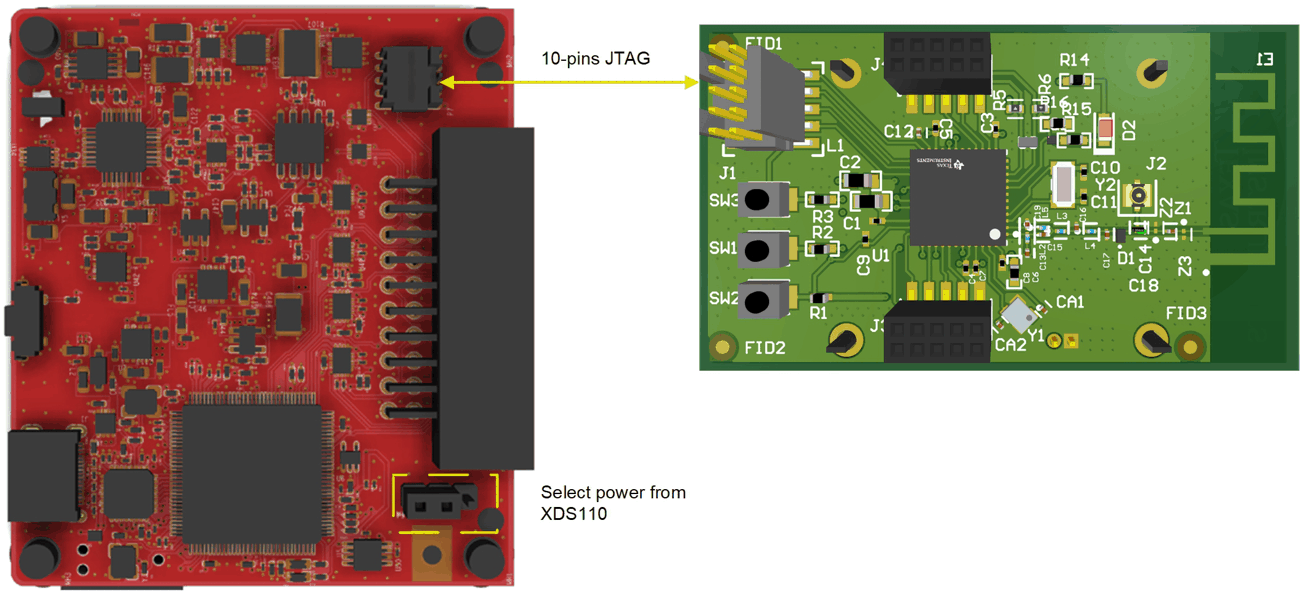

圖 3-7 貼片和 LP-XDS110 之間的連接LP-XDS110 上有一個電源選擇跳線,用戶可以在編程期間定義電源。如果選擇電源來自 XDS110,這意味著 JTAG 連接器已經提供了電源路徑。因此,編程期間,如果發生電源沖突,則不允許電池與貼片連接。如果選擇電源來自外部,則 BLE 板需要使用電池來為整個系統供電。
