ZHCUCF6 October 2024 AFE4960 , CC2674R10 , TMP119

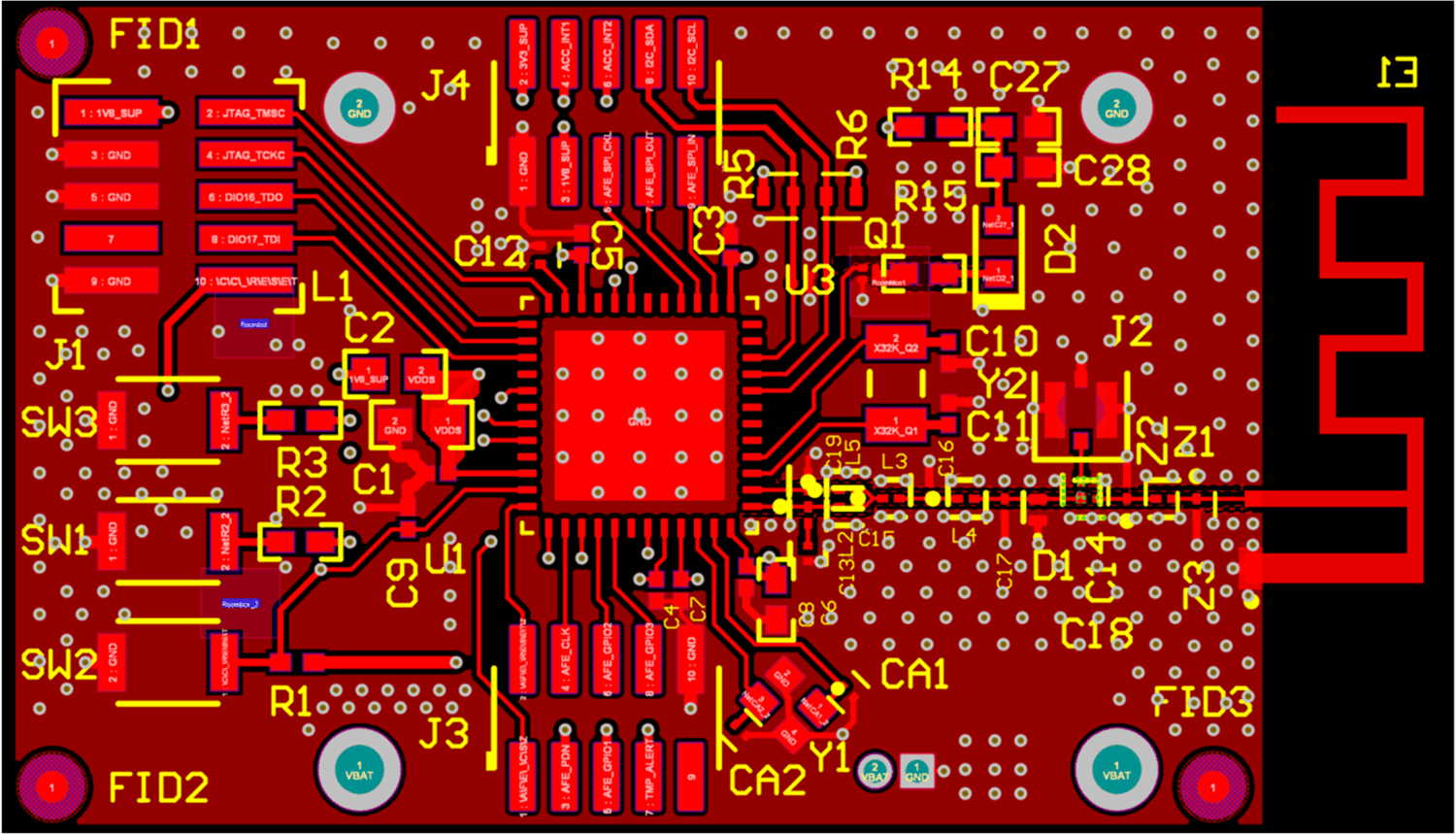

圖 4-1 TIDA-010270 板的頂層

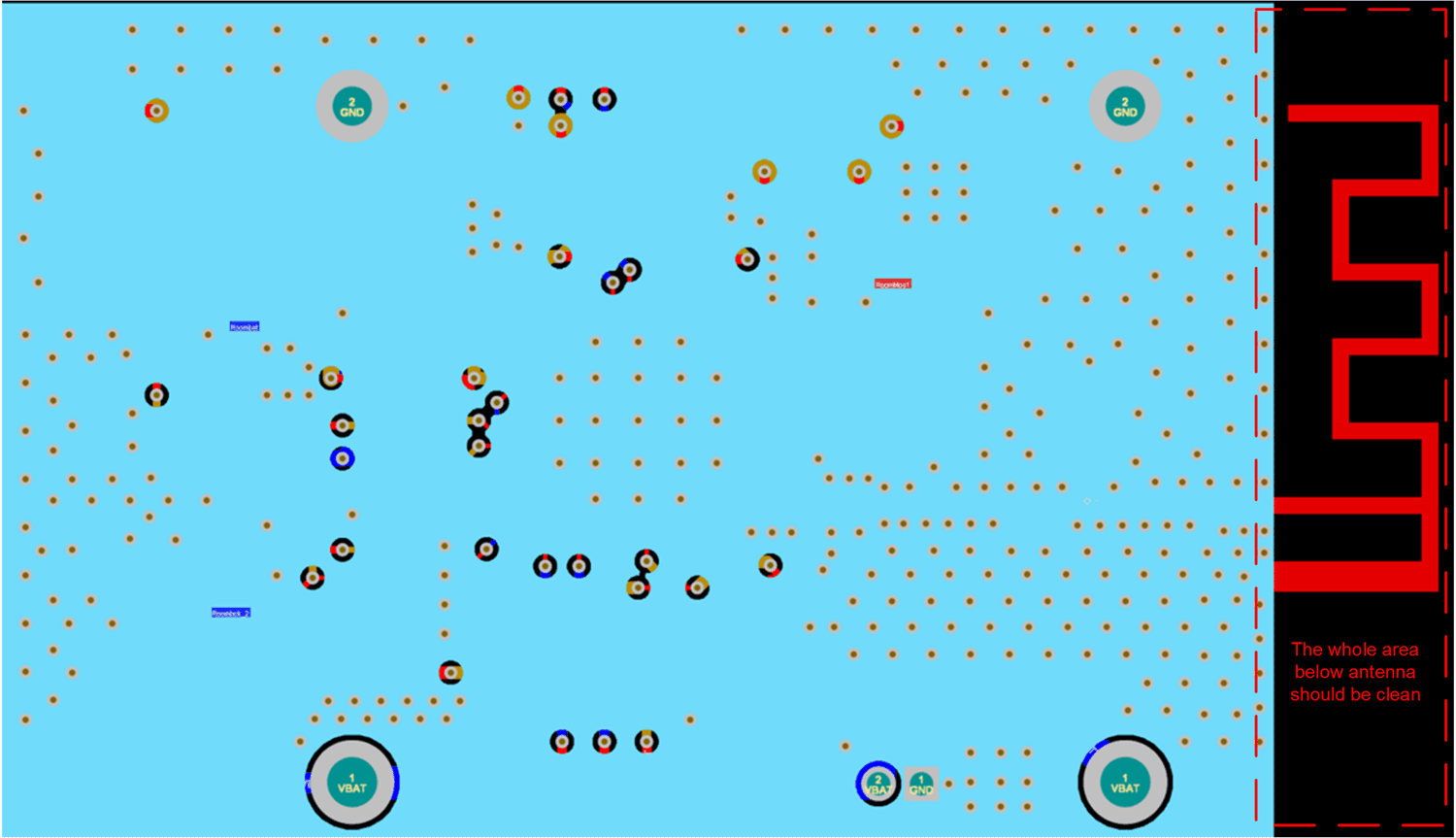

圖 4-2 TIDA-010270 板的接地層

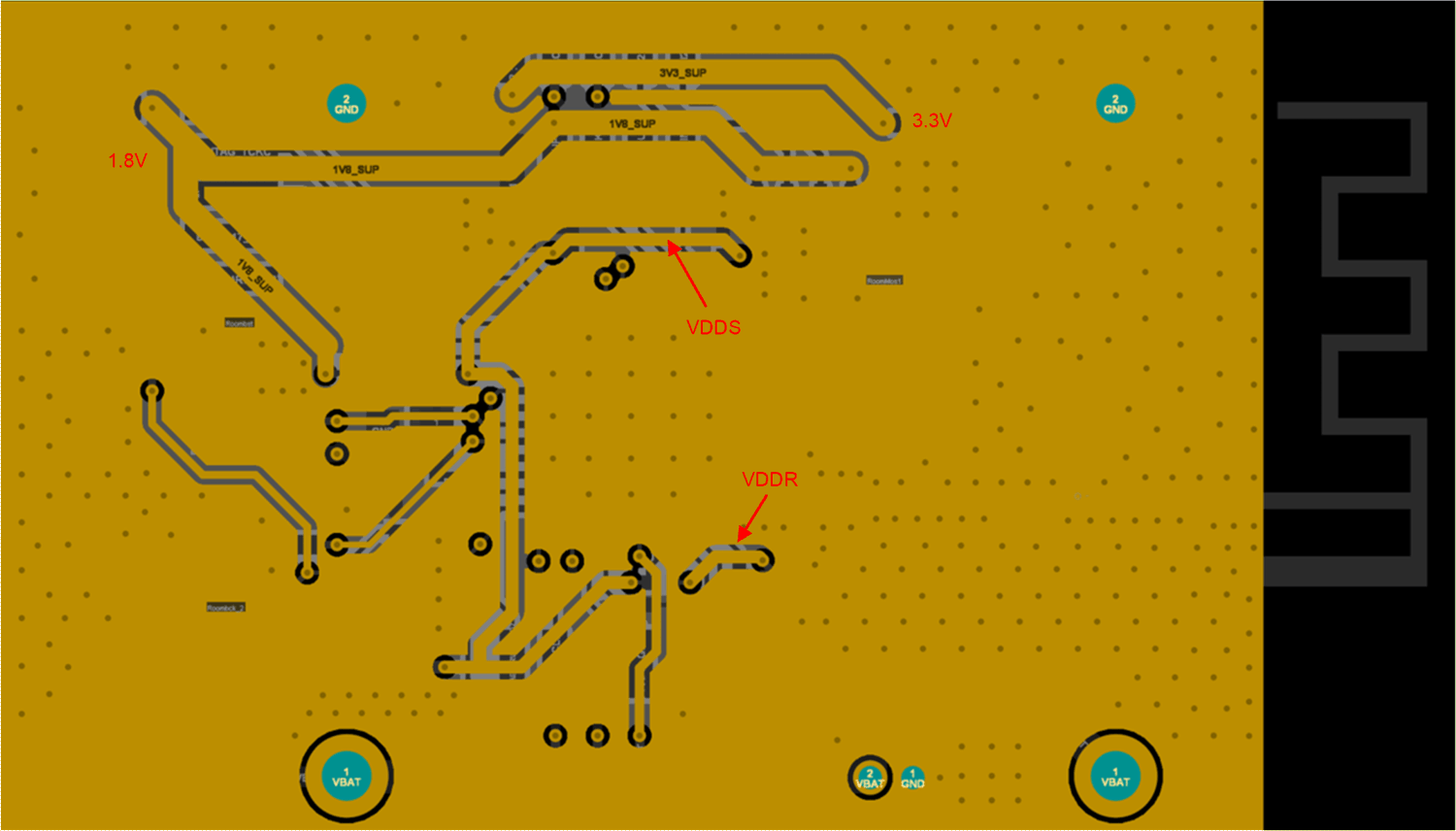

圖 4-3 TIDA-010270 板的電源層

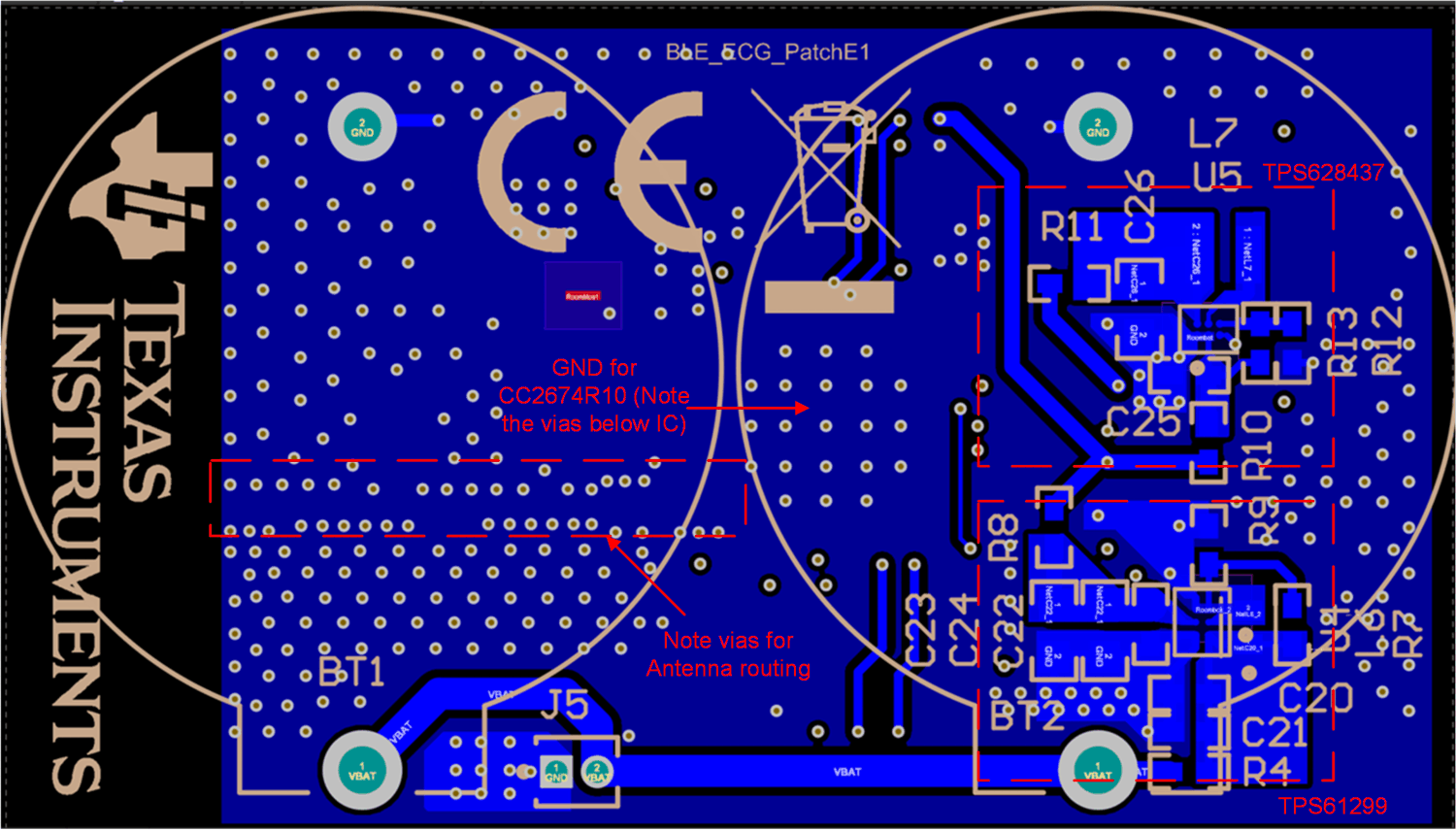

圖 4-4 TIDA-01580 板的底層圖 4-5 展示了板載倒置 F 型天線的 PCB 布局。為確保信號傳輸,必須移除天線下方的覆銅。為匹配特征阻抗,射頻路徑需要是 50Ω。另請參閱小尺寸 2.4GHz PCB 天線 應用手冊。
圖 4-5 天線布局
