2.2.3 ECG 和呼吸導聯配置
AFE4960 是一款低功耗、全集成傳感器接口設計，適用于 ECG 測量和呼吸檢測。該器件可配置為 2 通道 ECG 接收器或 1 通道 ECG 接收器和一個呼吸阻抗通道。此貼片設計采用 3 電極配置來進行單導聯 ECG 測量和呼吸檢測。圖 2-7 展示了傳感器板上的電極配置。

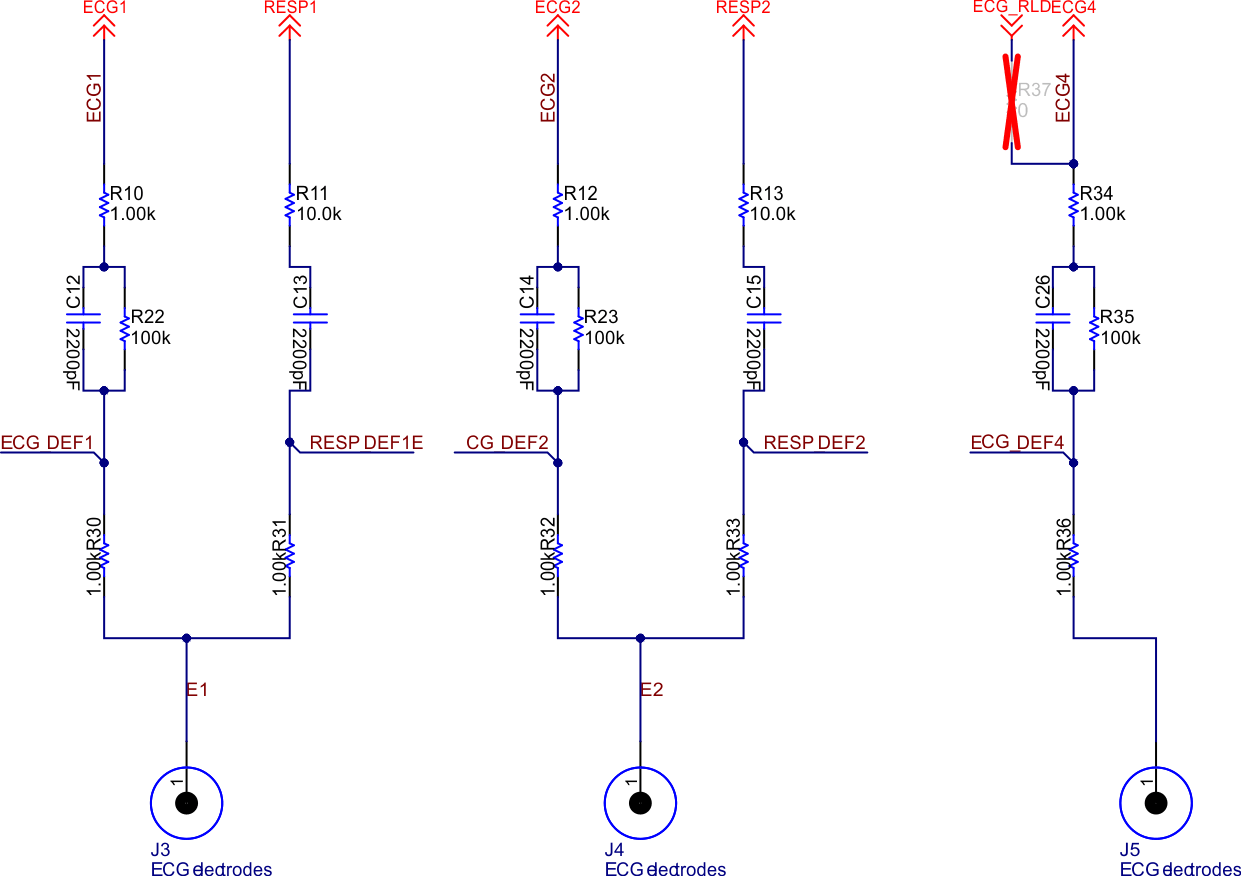

圖 2-7 ECG 和呼吸測量接口圖 2-7 展示了與 ECG 結合的 2 點呼吸配置。ECG1、ECG2 和 ECG_RLD 引腳用于配置具有 3 個電極的單導聯 ECG 測量。ECG 信號通過測量右臂 (RA) 和左臂 (LA)（可分配到 ECG1 和 ECG2 上）之間的電勢差來獲取。對于右腿驅動，可以將 ECG_RLD 引腳或任何 ECGx 引腳設置為直流偏置電壓。該設計中根據數據表建議將 ECG4 用于 RLD 驅動。在此設計中，呼吸引腳 RESP1 和 RESP2 與 ECG 共用同一引腳，以支持單通道 ECG + 呼吸阻抗。電阻器（圖 2-7 中的 R30、R31、R32、R33、R36）和 TVS 二極管（圖 2-8 中的 D5、D6、D7、D8、D9）構成了針對高能事件的保護網絡。保護電阻器由呼吸的激勵路徑和檢測路徑共享。元件 R11、C13、R13 和 C15 決定呼吸阻抗驅動器的激勵電流。R10、R22、R12、C12、R23、R34、C14、R35 和 C16 用于提供直流故障保護。每個元件的值均參考 AFE4960 數據表來確定。

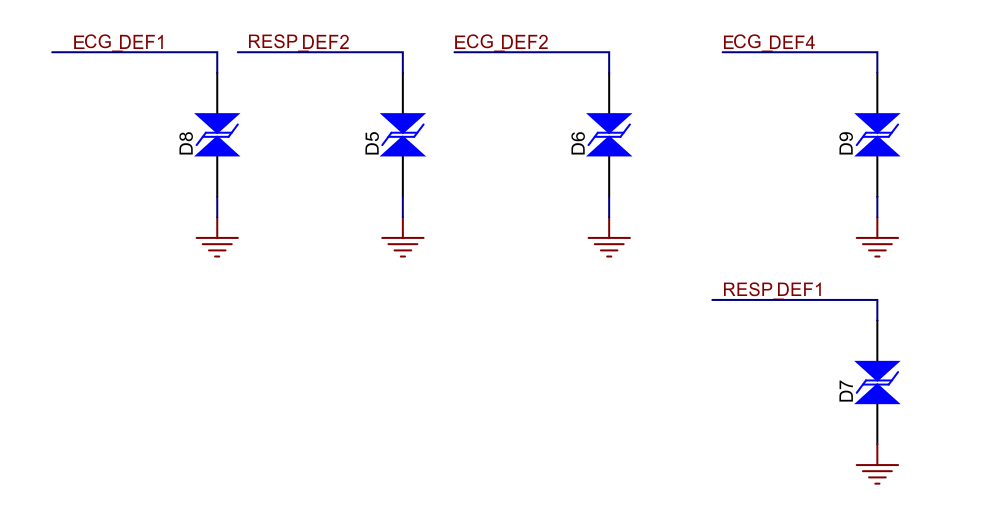

圖 2-8 電極的 ESD 保護表 2-2 展示了 TIDA-010270 設計參數。
| 參數 | 值 |
|---|---|
| ECG 檢測電極數量 | 2（RA、LA） |
| 右腿驅動電極數量 | 1 (RLD) |
| ECG 通道數量 | 1 |
| 呼吸通道數量 | 1 |
| 起搏信號檢測通道數量 | 1 |
AFE4960 在 ECG 輸入端和呼吸輸入/輸出端集成了開關矩陣。該器件使芯片能夠完全靈活地將任何 ECGx 和 RESPx 引腳連接到通道 1 或通道 2。表 2-3 展示了與通道輸入和 RLD 驅動的引腳映射。
| ECG 和 呼吸引腳 | 與通道的連接 | 電極分配 |
|---|---|---|
| ECG1 | 通道 1 正輸入 | LA |
| ECG2 | 通道 1 負輸入 | RA |
| ECG3 | 未使用 | 未分配 |
| ECG4 | ECG RL 驅動 | RLD |
| ECG_RLD | 未使用 | 未分配 |
| RESP1 | BIOZ_OUTP | LA |
| RESP2 | BIOZ_OUTM | RA |
| RESP3 | 未使用 | 未分配 |
| RESP4 | 未使用 | 未分配 |
