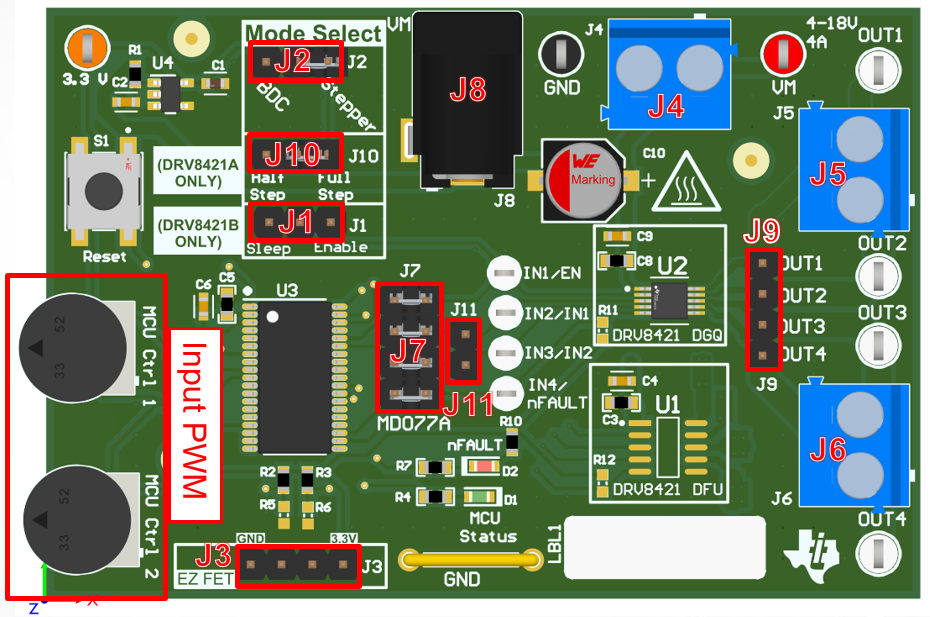

圖 2-1 跳線組裝指南| 跳線 | DRV8421A | DRV8421B | 說明 |
|---|---|---|---|
| J1 | 未組裝 | 睡眠/使能跳線 | 選擇低功耗睡眠模式或使能模式 |
| J2 | 模式選擇跳線 | 模式選擇跳線 | 選擇有刷直流電機或步進電機 |
| J3 | EZ-FET | EZ-FET | 用于對 MCU 進行編程 |
| J4 | 主電源端子 | 主電源端子 | 為 EVM 供電(只需要一個電源) |
| J5-J6 | 主輸出端子 |
主輸出端子 |
負載連接的輸出端子 |
| J7 | MCU 至 DRV8421 | MCU 至 DRV8421 | 如果使用板載 MCU,則必須進行組裝 |
| J8 | 直流電源插孔 | 直流電源插孔 | 備用電源連接(只需要一個電源) |
| J9 | 輸出引腳 | 輸出引腳 | 便于連接的備用輸出引腳 |
| J10 | 步進選擇跳線 | 未組裝 | 在步進模式時選擇全步進或半步進 |
| J11 | 并行模式跳線 | 并行模式跳線 | 從 J7 移除分流器 3,用來組裝 J11(有關更多詳細信息、請參閱節 2.1.7) |
有關更多詳細信息,請下載硬件文件和原理圖。驗證所有分流器和跳線均處于正確位置后,用戶可以繼續進行 EVM 設置。
