2.5 時鐘
AM263Px SoC 需要 XTAL_XI 具有 25MHz 的時鐘輸入。SoC 和三個以太網 PHY 的所有參考時鐘都是由單個四輸出時鐘緩沖器 (LMK1C1103PWR) 生成的，默認源自單個 25MHz LVCMOS 振蕩器。時鐘緩沖器用于將電平從 3.3V 轉換到 1.8V 。
控制卡還需要 TM4C129 微控制器具有 16MHz 時鐘源，以支持 UART-USB JTAG。

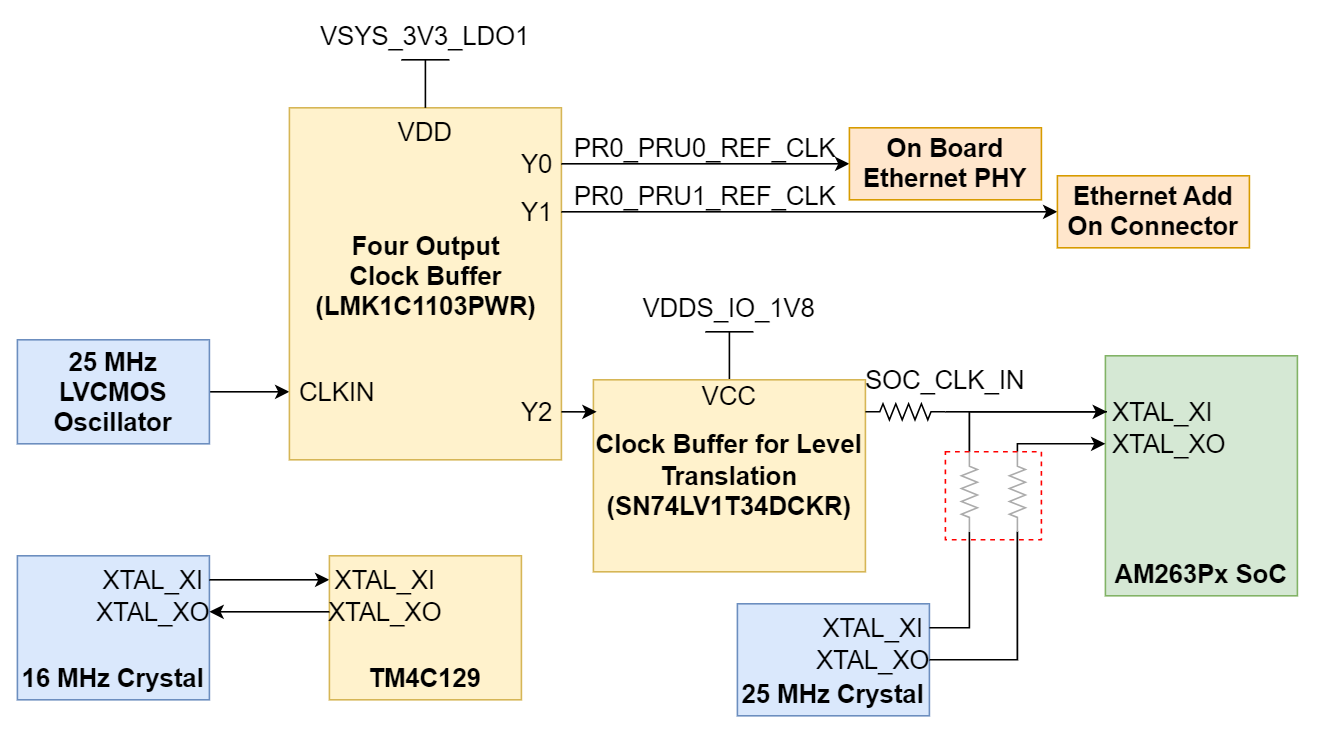

圖 2-13 振蕩器時鐘樹另外，SoC 時鐘輸入可由單個 25MHz 晶體提供。若要使用晶體，必須安裝和拆除電阻器。如果將晶體用作時鐘源，則 AM263Px CLKOUT0 信號可作為四輸出時鐘緩沖器的源，進而為以太網 PHY 提供參考時鐘信號。

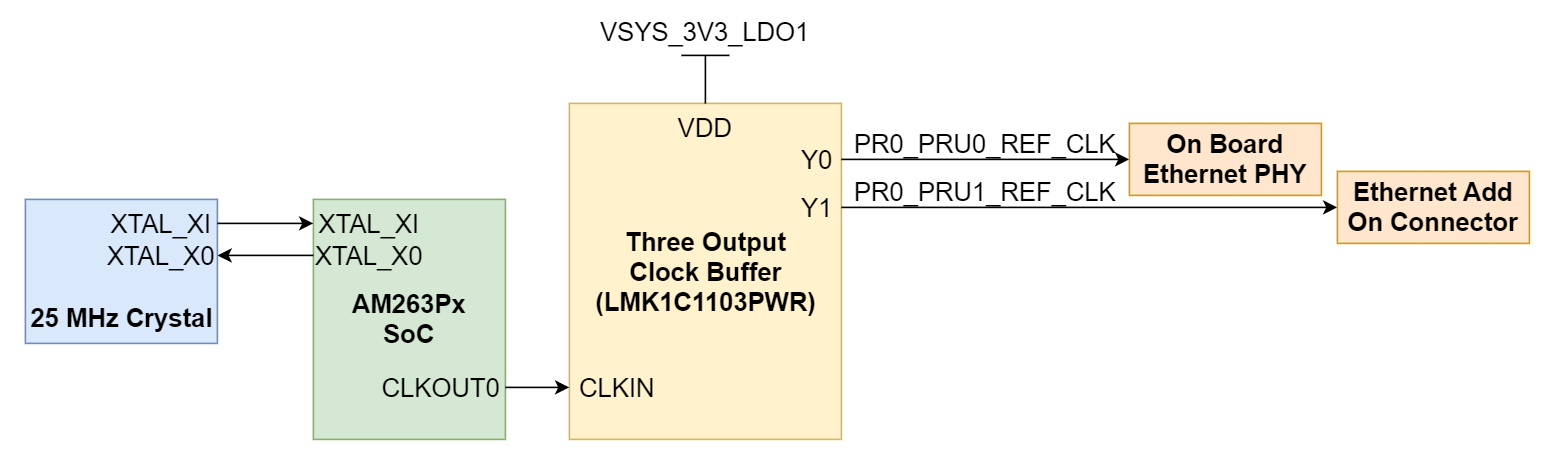

圖 2-14 晶體時鐘樹下表展示了對于每種時鐘源配置需要安裝和不需要安裝的電阻器。
表 2-3 時鐘源
| 時鐘源 | 安裝 | DNI |
|---|---|---|
| 25MHz LVCMOS 振蕩器（默認） | R273、R176 | R178、R179、R271 |
| 25MHz 晶振 | R178、R179、R271 | R273、R176 |
