2.11.13 ADC 和 DAC
AM263Px 控制卡支持 24 條 ADC 信號通道，這些通道映射到 AM263Px SoC 并端接到 HSEC 連接器。所有 ADC 信號都受 ESD 保護 (TPD4E001DBVR)。
圖 2-35 ADC HSEC 連接采用兩個多路復用器 (TMUX1136DQAR) 來決定 ADC 信號傳入和傳出 HSEC 連接器的路徑。
表 2-28 ADC 多路復用器選擇邏輯
| 多路復用器選擇信號 | 條件 | 功能 | 說明 |
|---|---|---|---|
| ADC1_MUX_SEL | SEL 信號高電平 | S1A → D1 | 選擇 HSEC_ADC0_AIN0 |
| S2A → D2 | 選擇 HSEC_ADC0_AIN1 | ||
| SEL 信號低電平 | S1B → D1 | 選擇 HSEC_DAC_OUT | |
| S2B → D2 | 選擇 HSEC_DAC_OUT | ||
| ADC2_MUX_SEL | SEL 信號高電平 | S1A → D1 | 選擇 HSEC_ADC4_AIN0 |
| S2A → D2 | 選擇 HSEC_ADC4_AIN1 | ||
| SEL 信號低電平 | S1B → D1 | 選擇 ADC_CAL0 | |
| S2B → D2 | 選擇 ADC_CAL1 |
采用三個開關來配置 ADC 和 DAC 的基準電壓。

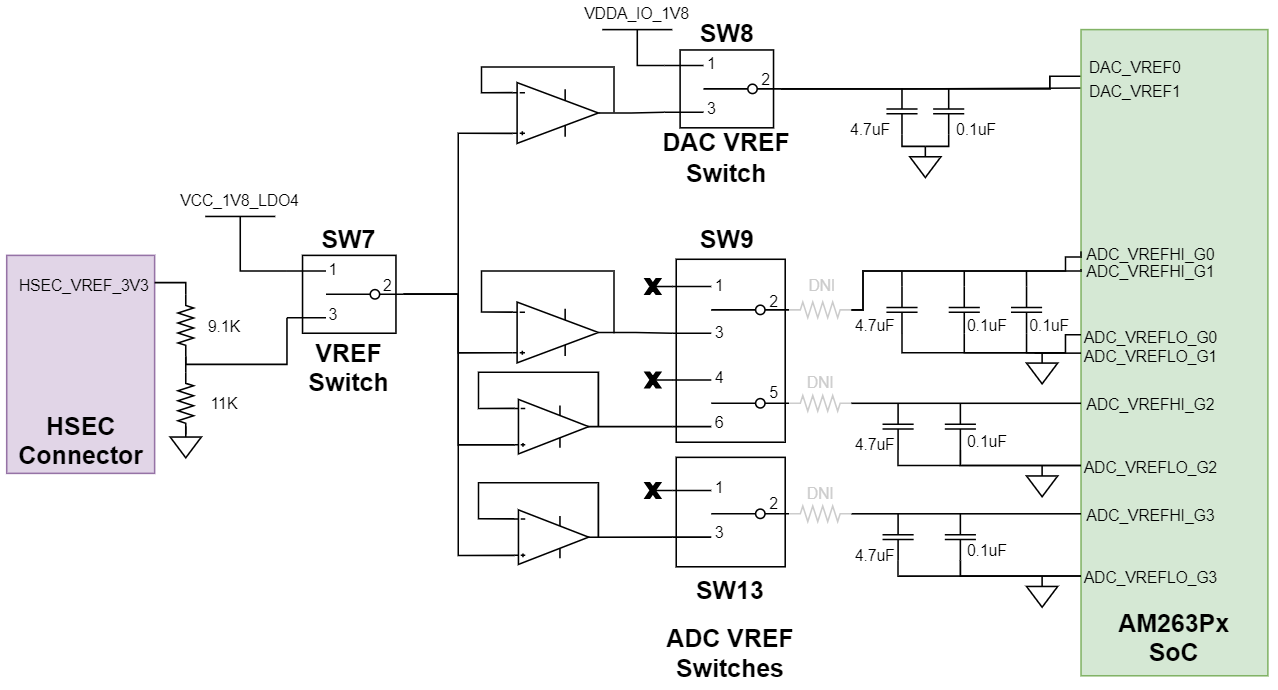

圖 2-36 ADC 開關路由- VREF 開關 (SW7) 是一個單極雙擲開關，用于控制 ADC 和 DAC 使用哪個 1.8V 基準。表 2-29 VREF 開關
VREF 開關位置 基準選擇 引腳 1-2 板載 1.8V 基準 (REF3318AIDBZT) 引腳 2-3 HSEC VREF - DAC VREF 開關 (SW8) 是一個單刀雙擲開關，用于控制 AM263Px SoC 的 DAC VREF 輸入。表 2-30 DAC VREF 開關
DAC VREF 開關位置 基準選擇 引腳 1-2 AM263Px 片上 LDO 引腳 2-3 VREF 開關輸出 - ADC VREF 開關 (SW9) 包含兩個單極雙擲開關，用于控制 AM263Px SoC 的 ADC VREF 輸入。注： SW9.1 必須處于引腳 1-2 位置，SW9.2 必須處于引腳 4-5 位置，以便 AM263Px MCU+ SDK ADC 示例正常工作。表 2-31 ADC VREF 開關
ADC VREF 開關位置 基準選擇 引腳 1-2 開路 - 允許使用 AM263Px 片上 LDO 基準 引腳 2-3 VREF 開關輸出 引腳 4-5 開路 - 允許使用 AM263Px 片上 LDO 基準 引腳 5-6 VREF 開關輸出
