2.11.11 LIN
AM263Px 控制卡通過使用 LIN 收發器 (TLIN2029-Q1) 支持本地互連網絡通信，該收發器將 LIN 總線輸出到 3 引腳接頭的第二引腳。

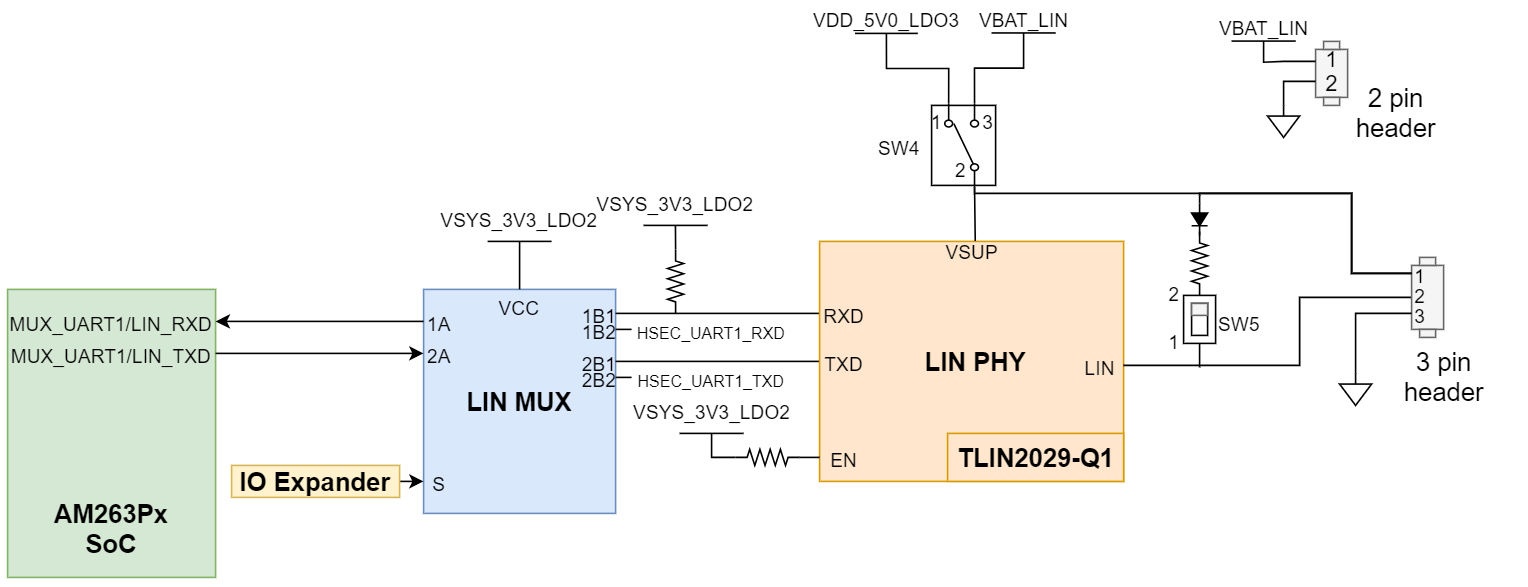

圖 2-33 LIN PHYLIN 發送和接收信號與 UART1 發送和接收信號在 AM263Px 進行內部多路復用。由于使用內部多路復用，存在外部 1:2 多路復用器 (SN74CB3Q3257PWR),其具有由 GPIO 擴展器驅動的選擇線路。
表 2-25 LIN 多路復用器選擇邏輯
| 選擇邏輯 | 條件 | 功能 |
|---|---|---|
| 低電平 | 選擇了 LIN | A→B1 |
| 高電平 | 選擇了 HSEC UART | A→B2 |
AM263Px SoC 沒有用于 LIN RX 信號的集成上拉電阻，因此，需要外部上拉電阻連接處理器 I/O 電源電壓。
AM263Px 控制卡包含一個雙極單擲開關 (SW4)，以控制 LIN 收發器的電壓電源。
表 2-26 LIN 開關邏輯
| LIN 電壓開關位置 | 選擇的電源電壓 |
|---|---|
| 引腳 1-2 | VMAIN，USB-C 連接或 HSEC 電源連接的 5V 電源輸出。 |
| 引腳 2-3 | VBAT_LIN，來自 2 引腳接頭的引腳 1 的外部電壓電源 |
還有單極擲開關 (SW5) 驅動 LIN 節點應用。
表 2-27 LIN 節點應用開關
| LIN 節點應用開關位置 | LIN 節點應用 |
|---|---|
| 引腳 1 | 器件節點應用 |
| 引腳 2 | 控制器節點應用 |
當 I/O 電壓電源被拉高時，控制卡上拉 LIN 收發器的使能引腳上拉，在啟動 I/O 電壓電源時可,使收發器處于正常運行模式。
