AM263Px 控制卡將兩個 SPI 實例(SPI0、SPI1)從 AM263Px SoC 映射到 HSEC 180 引腳連接器。串聯端接電阻器靠近每個 SPI 時鐘信號的 SoC 放置。
一個 4 通道 FET 開關在 PMIC 和 HSEC 連接器之間路由 SPI1。此 FET 開關具有由 IO 擴展器的 SPI1_MUX_SEL 驅動的選擇線路。此外,選擇線路上還有一個外部下拉電阻,因此 SPI 信號的 PMIC 路由處于默認狀態。

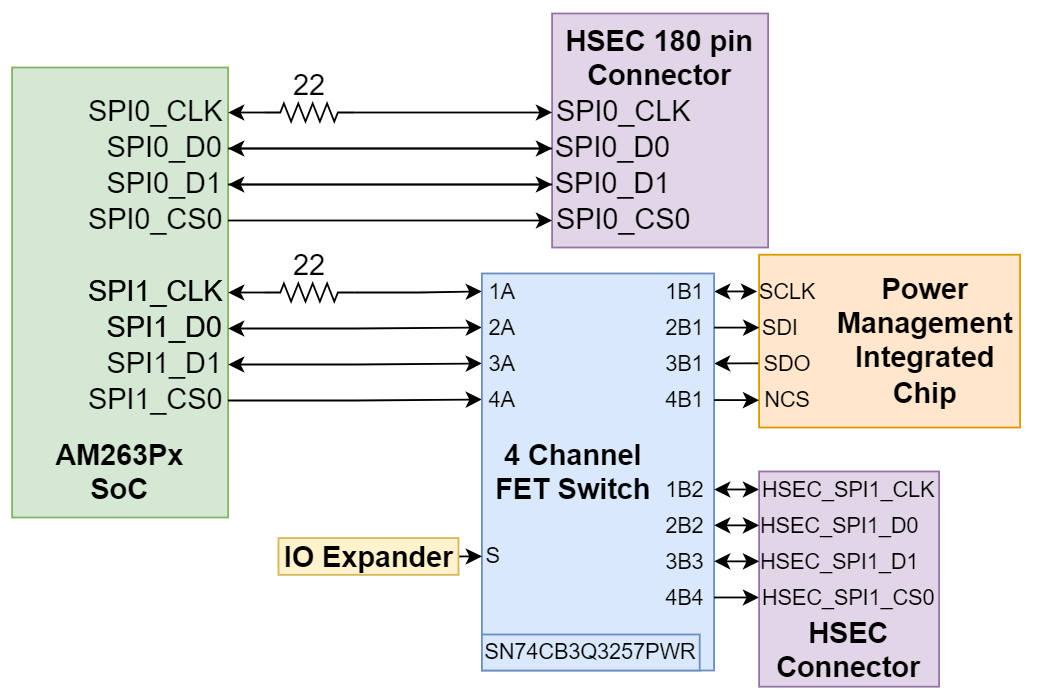

圖 2-25 SPI
