2.11.1.2 電路板 ID EEPROM
AM263Px 控制卡具有基于 I2C 的 1Mbit EEPROM (CAT23M01WI-GT3) 來存儲電路板配置詳情。電路板 ID EEPROM 通過 1:2 多路復用器 (SN74CB3Q3257PWR) 連接到 AM263Px 的 I2C0 接口。通過將地址引腳 A1 和 A2 下拉至接地，將 EEPROM 的默認 I2C 地址設置為 0x50。EEPROM 的寫保護引腳默認為下拉至接地，因此寫保護被禁用。還可選擇通過移除 10kΩ 下拉電阻 (R273) 并在 3.3V IO 電壓電源上安裝上拉電阻 (R268) 來啟用寫保護。

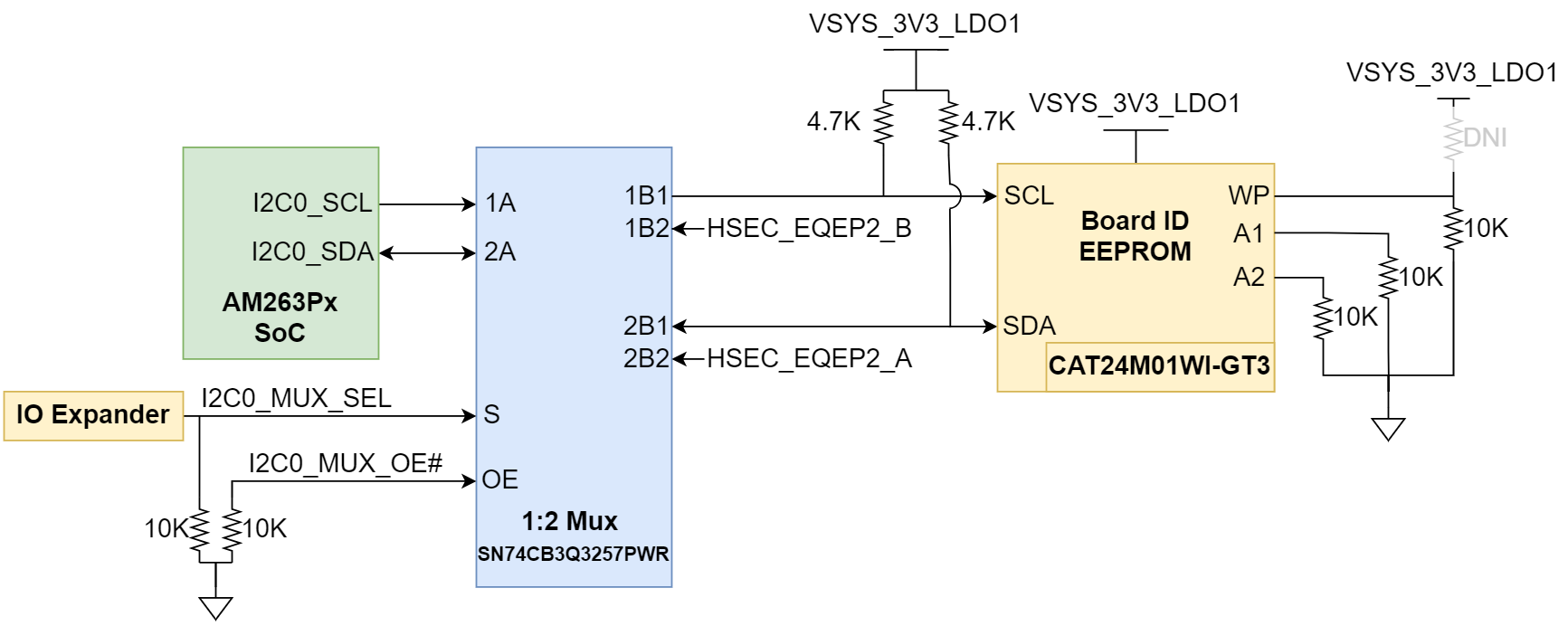

圖 2-19 電路板 ID EEPROMGPIO 擴展器用于控制 1:2 多路復用器的選擇信號 (I2C0_MUX_SEL)。
表 2-15 EEPROM 多路復用器表
| 選擇 | 條件 | 多路復用器功能 |
|---|---|---|
| 高電平 | 選擇了 HSEC EQEP | A→B2 端口 |
| 低電平 | 選擇了 I2C0 | A→B1 端口 |
