4.5 探測 EVM
UCC14131-Q1 使用 TP3 ([+5V])、TP6 ([+12V]) 和 TP9 (VIN) 示波器探頭 PCB 測試點（參見圖 4-1 和圖 4-2），它是一款高頻直流/直流模塊，需要仔細測量才能準確捕獲瞬態事件和測量高頻交流紋波電壓。從示波器探頭上拆下尖頂帽（探頭尖端蓋）和接地引線。如果未提供示波器探頭接地彈簧，請將一根 22AWG 裸線纏繞在示波器探頭接地環上，或者使用合適的接地彈簧，然后將探頭尖端和接地環插入 EVM，如圖 4-2 所示。

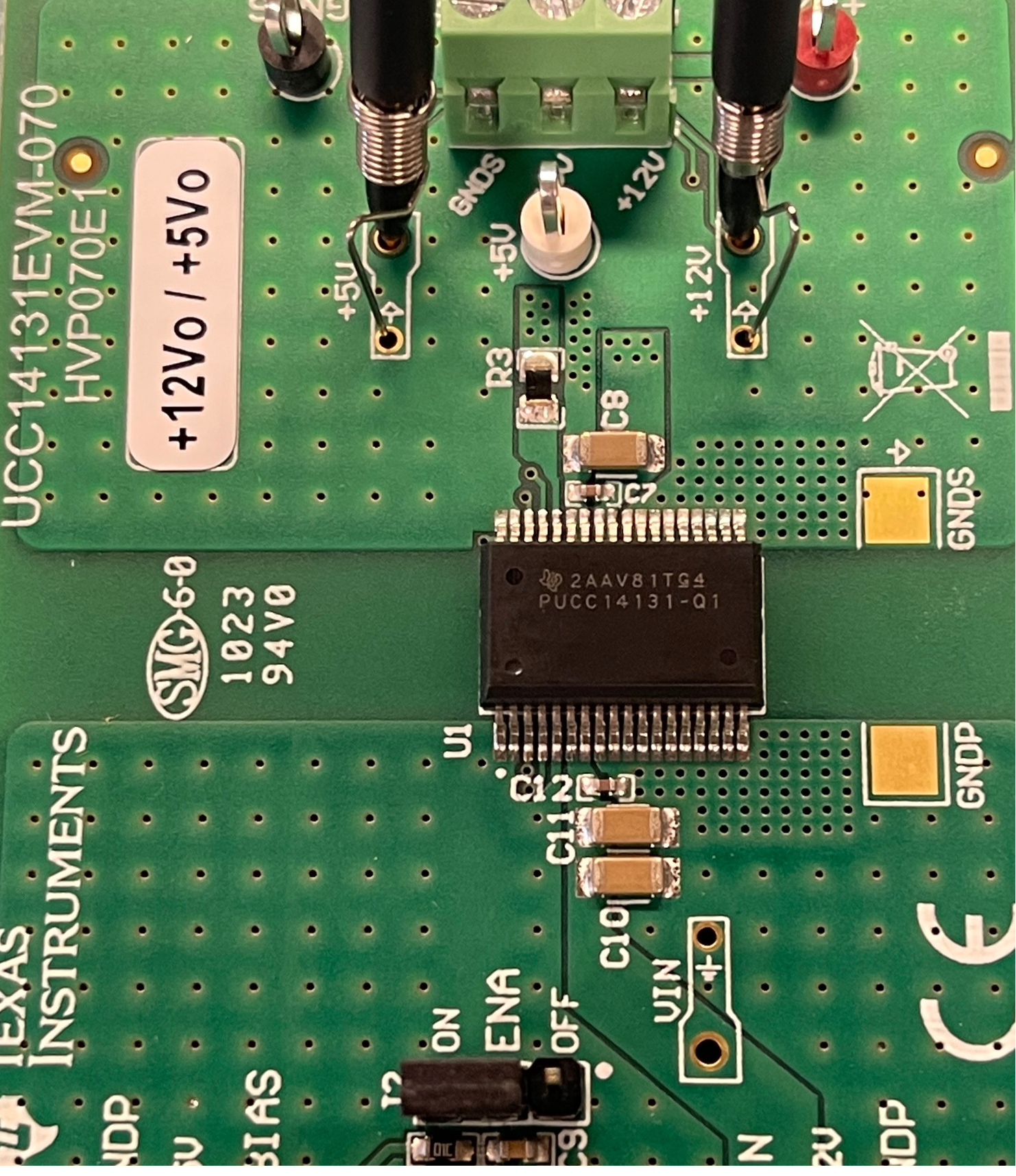

圖 4-2 UCC14131EVM-070，PCB 示波器探頭測試點
EVM 輸出命名規則 (VDD, VEE) 與提到隔離式柵極驅動器 IC 時通常使用的術語，即此評估板的 [+12V] 和 GNDS 相對應。如圖 4-2 所示，[+5V](TP4) 是 [+5V] 輸出（請參考表 4-1）。當使用 UCC14131-Q1 對柵極驅動器 IC 進行偏置時，[+12V]（VDD 至 VEE）和 [+5V]（電容器中間至 VEE）以 VEE (= GNDS) 為基準。在將 EVM 作為獨立偏置電源進行測試時，次級側輸出的示波器探測限制為 [+5V](TP3) 和 [+12V](TP6)，它們以 VEE 或 GNDS 為基準。
