ZHCUAZ0A March 2023 – September 2023 UCC14130-Q1 , UCC14131-Q1

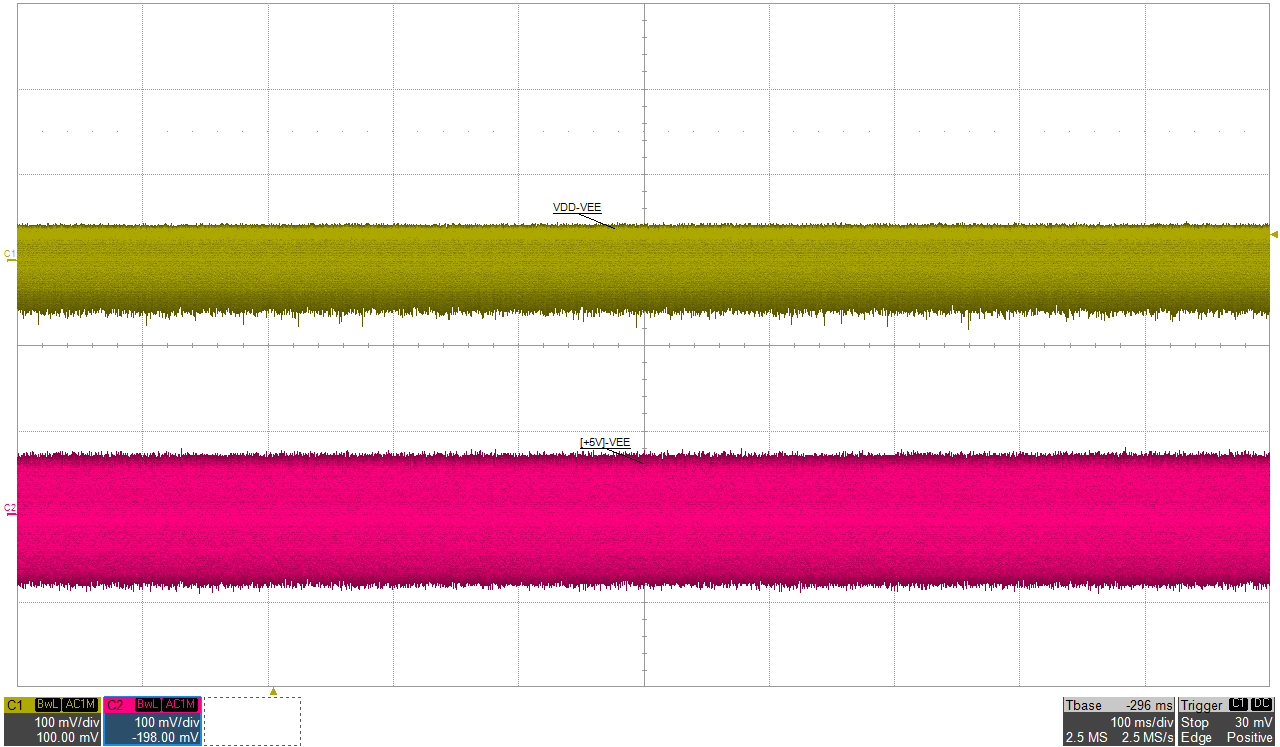

![UCC14131-Q1 UCC14131EVM-070 交流紋波:VIN = 12V,IVDD = 130mA,I[+5V] = 10mA GUID-090A18FB-F257-4517-847A-8696439EF639-low.png](/ods/images/ZHCUAZ0A/GUID-090A18FB-F257-4517-847A-8696439EF639-low.png)
| 頂部:VDD-VEE,100mV/div, | pk-to-pk = 157mV, |
| pk-to-pk = 113mV, | 時間 = 100ms/div |
| 底部:[+5V]-VEE,100mV/div, |

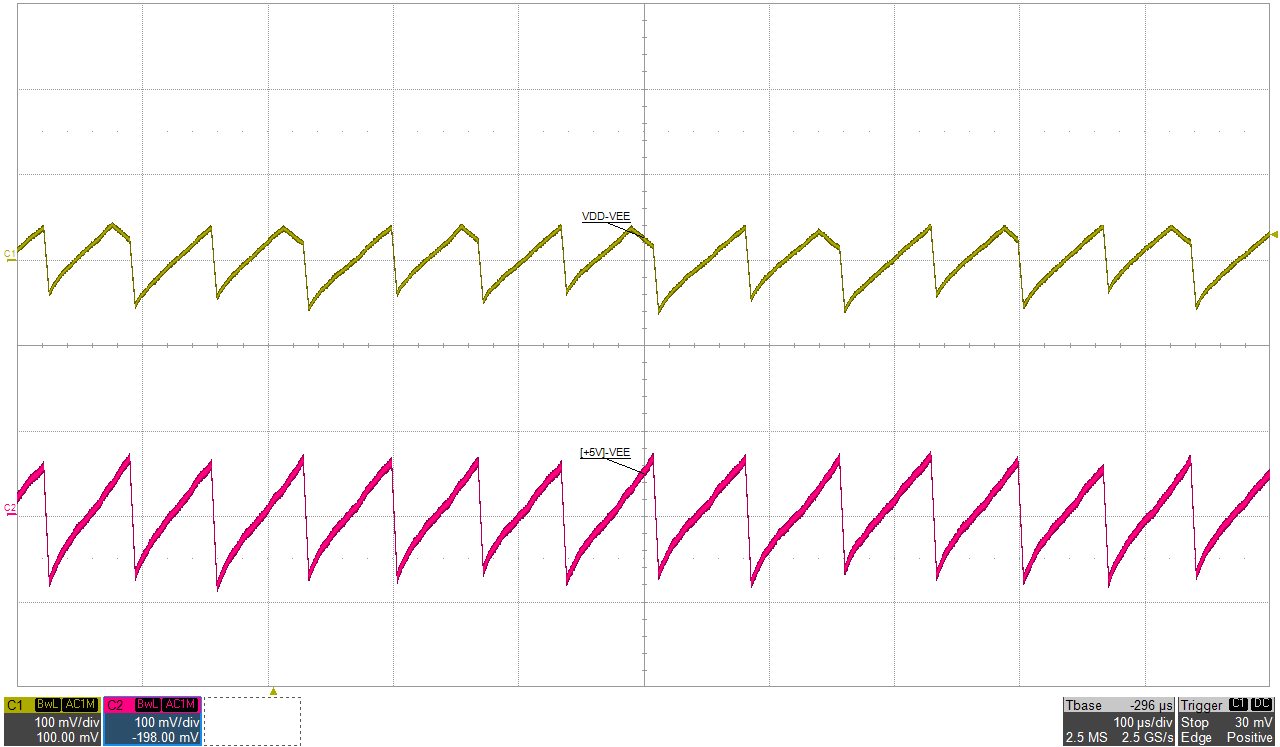

![UCC14131-Q1 UCC14131EVM-070 交流紋波:VIN = 12V,IVDD = 130mA,I[+5V] = 10mA GUID-FBB7747C-1A42-427A-8A74-DE8B08A80B82-low.png](/ods/images/ZHCUAZ0A/GUID-FBB7747C-1A42-427A-8A74-DE8B08A80B82-low.png)
| 頂部:VDD-VEE,100mV/div, | 時間 = 100μs/div | 底部:[+5V]-VEE,100mV/div |

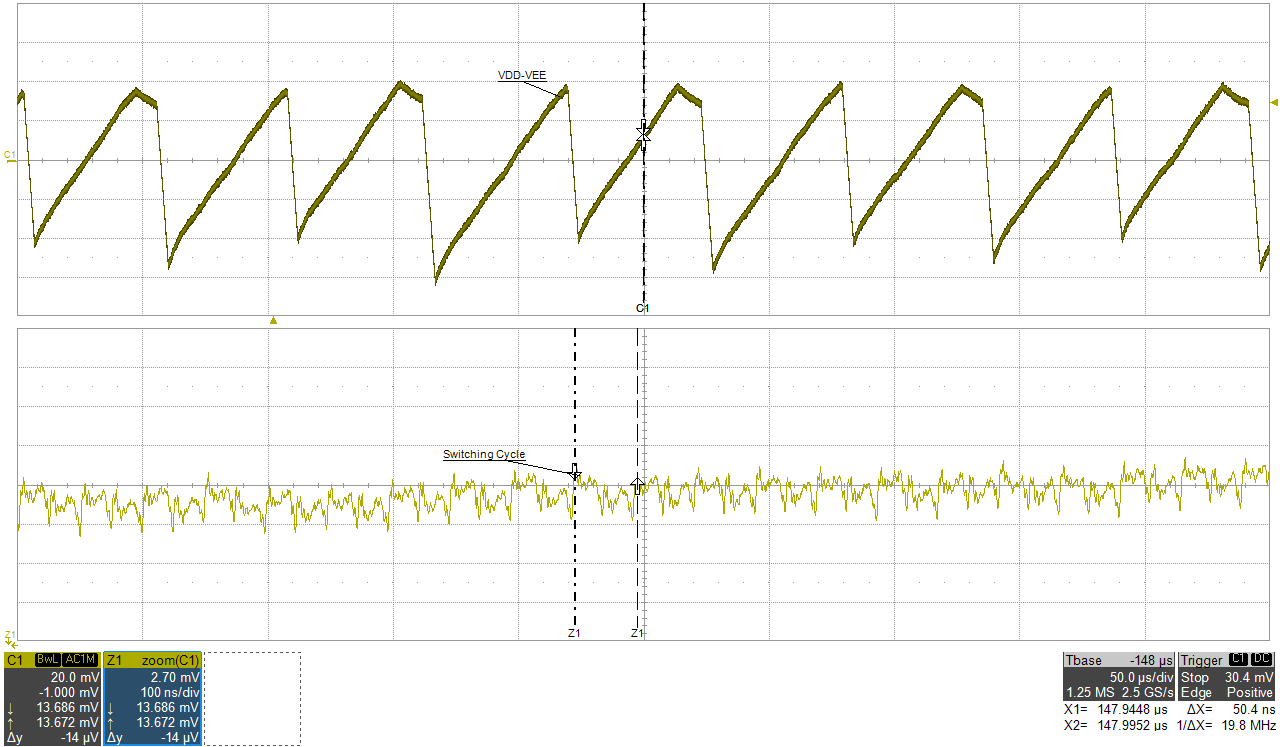

![UCC14131-Q1 UCC14131EVM-070 交流紋波:VIN = 12V,IVDD = 0mA,I[+5V] = 0mA GUID-F278B1D9-55C5-4ADD-8C34-D59F2E0147EE-low.png](/ods/images/ZHCUAZ0A/GUID-F278B1D9-55C5-4ADD-8C34-D59F2E0147EE-low.png)
| VDD-VEE,20V/div, | 時間 = 50μs/div, |
| 縮放 VDD-VEE,2.7mV/div, | time_zoom = 100ns/div |
