ZHCUAZ0A March 2023 – September 2023 UCC14130-Q1 , UCC14131-Q1
5.5 浪涌電流
在施加 VIN 并切換 EN 引腳的情況下進行浪涌電流測量。這可確保輸入電容器預偏置到 VIN，對測得的浪涌電流的影響可以忽略不計。浪涌電流的測量方法是將電流探頭連接到輸入電源電壓與 EVM（J4 端子塊）之間的正連接電纜。

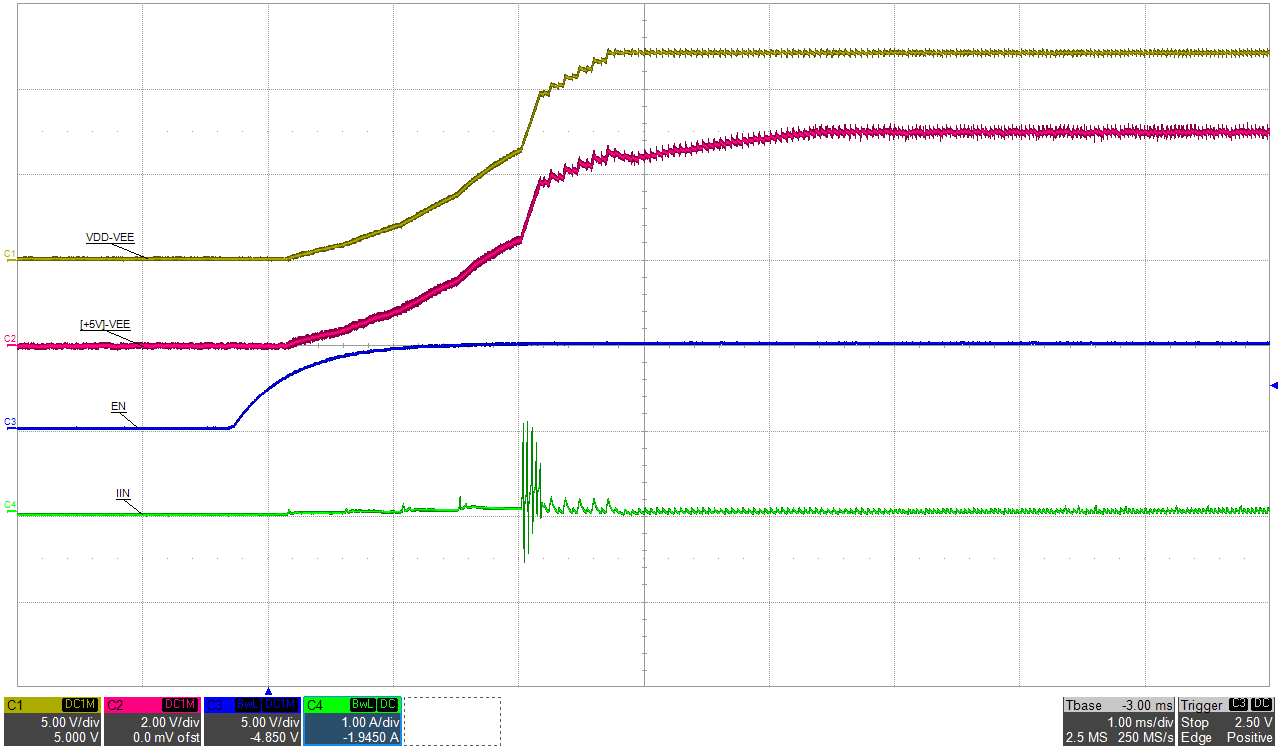

| 頂部：VDD-VEE，5V/div， | 底部：IIN，1A/div， |
| mid-1：[+5V]-VEE，2V/div， | 時間 = 1ms/div， |
| mid-2：EN，5V/div， |

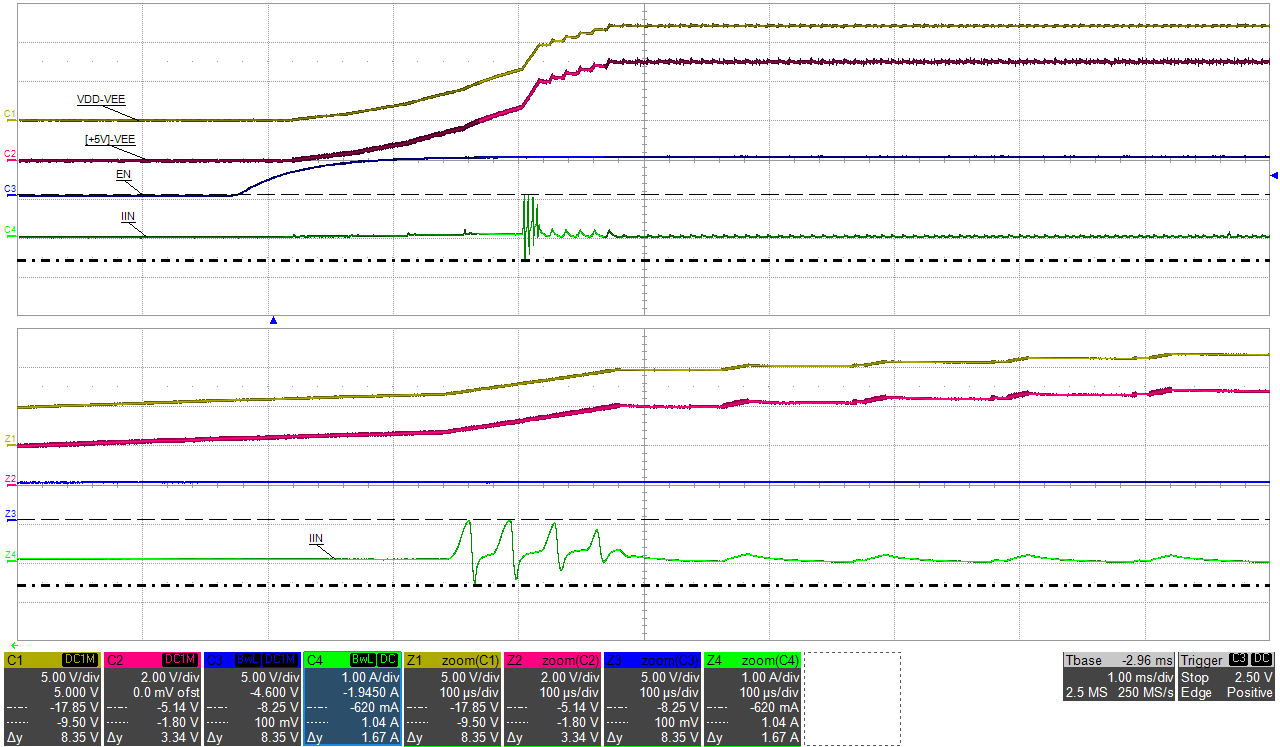

| 頂部：VDD-VEE，5V/div， | 底部：IIN，1A/div， |
| mid-1：[+5V]-VEE，2V/div， | 時間 = 1ms/div， |
| mid-2：EN，5V/div， | time_zoom = 100μs/div |

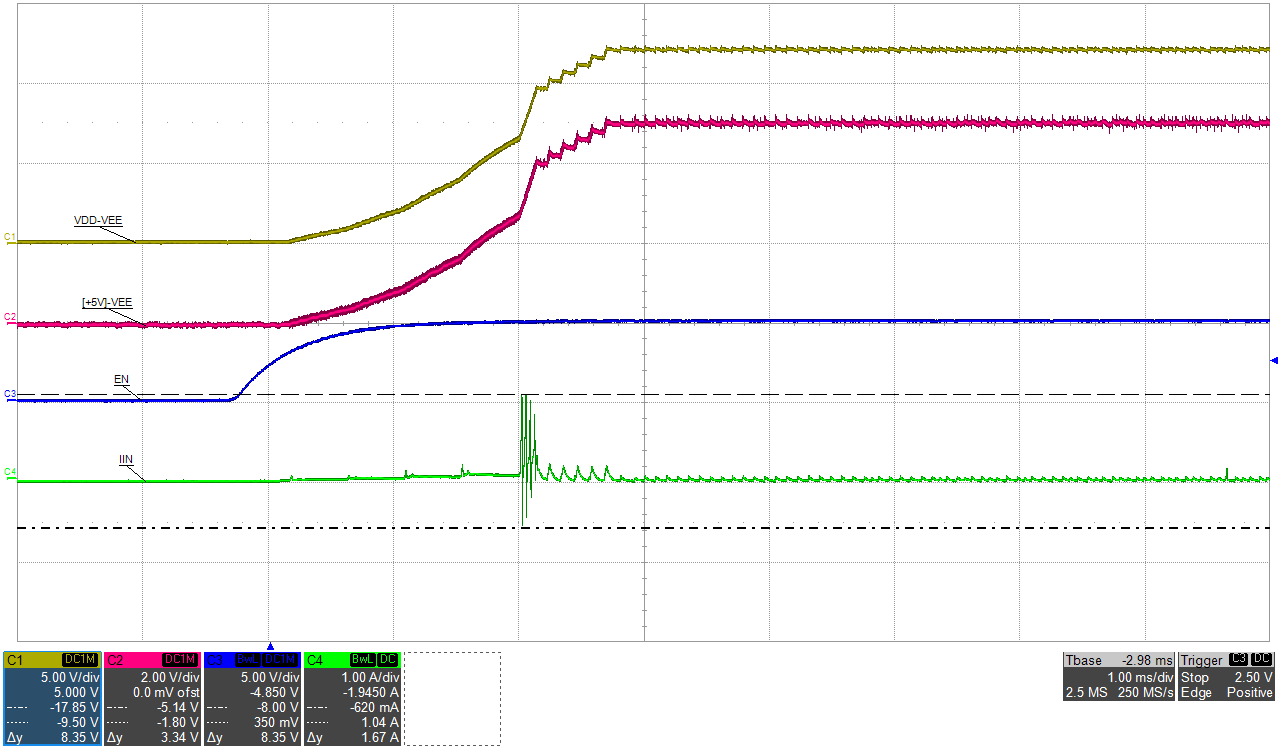

| 頂部：VDD-VEE，5V/div， | 底部：IIN，1A/div， |
| mid-1：[+5V]-VEE，2V/div， | 時間 = 1ms/div |
| mid-2：EN，5V/div， |
| 頂部：VDD-VEE，5V/div， | 底部：IIN，1A/div， |
| mid-1：[+5V]-VEE，2V/div， | 時間 = 1ms/div， |
| mid-2：EN，5V/div， | time_zoom = 100μs/div |
