ZHCUAM8A May 2021 – August 2021 TPS25946
5 測試設置和過程
本用戶指南介紹了 TPS259460A 和 TPS259460L 器件的測試過程。確保評估板具有如表 5-1 所示的默認跳線設置。
表 5-1 TPS25946EVM 電子保險絲評估板的默認跳線設置
|
J3 |
J4 |
J5 |
J6 |
J7 |
|---|---|---|---|---|
|
1-2 |
3-4 |
3-4 |
7-8 |
2-3 |

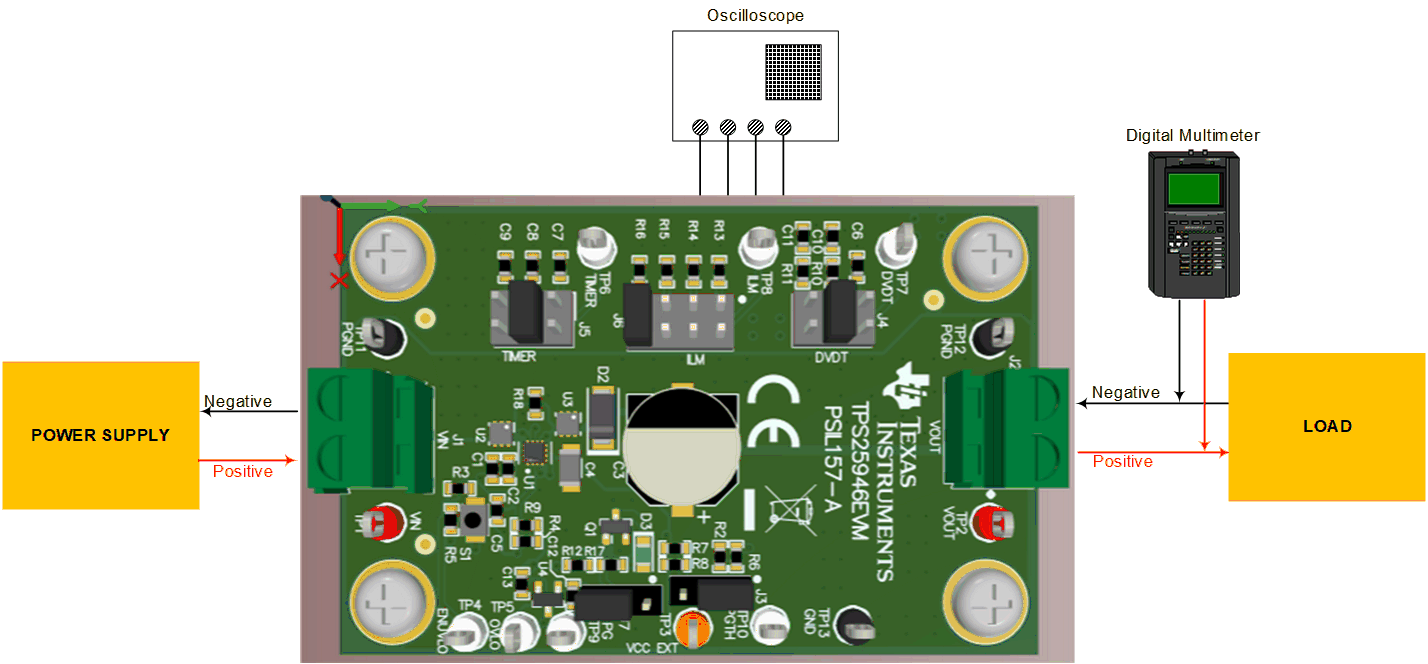

圖 5-1 帶測試設備的 TPS25946EVM 設置在開始任何測試之前，請遵循這些指示，并在進行下一個測試之前再次重復這些指示：
- 將電源輸出 (VIN) 設置為零伏。
- 打開電源并將電源輸出 (VIN) 設置為 12V，電流限值設置為 10A。
- 關閉電源。
- 將 EVM 上的跳線設置到默認位置，如表 5-1 所示。
