ZHCUAM8A May 2021 – August 2021 TPS25946
5.5 瞬態過載性能
按照以下說明觀察瞬態過載性能：
- 根據 表 4-3 將跳線 J5 放置到適當的位置，從而獲得所需的消隱周期。
- 根據 表 4-3 將跳線 J6 放置在合適的位置，從而設置所需的電流限制。
- 將輸入電源電壓 VIN 設置為 12V，將電流限值設置為 10 A，并啟用電源。
- 現在在 VOUT 和 PGND 之間施加大于設定電流限制（通過跳線 J6）的過載，持續時間小于使用跳線 J5 決定的消隱周期。
- 使用示波器觀察波形。

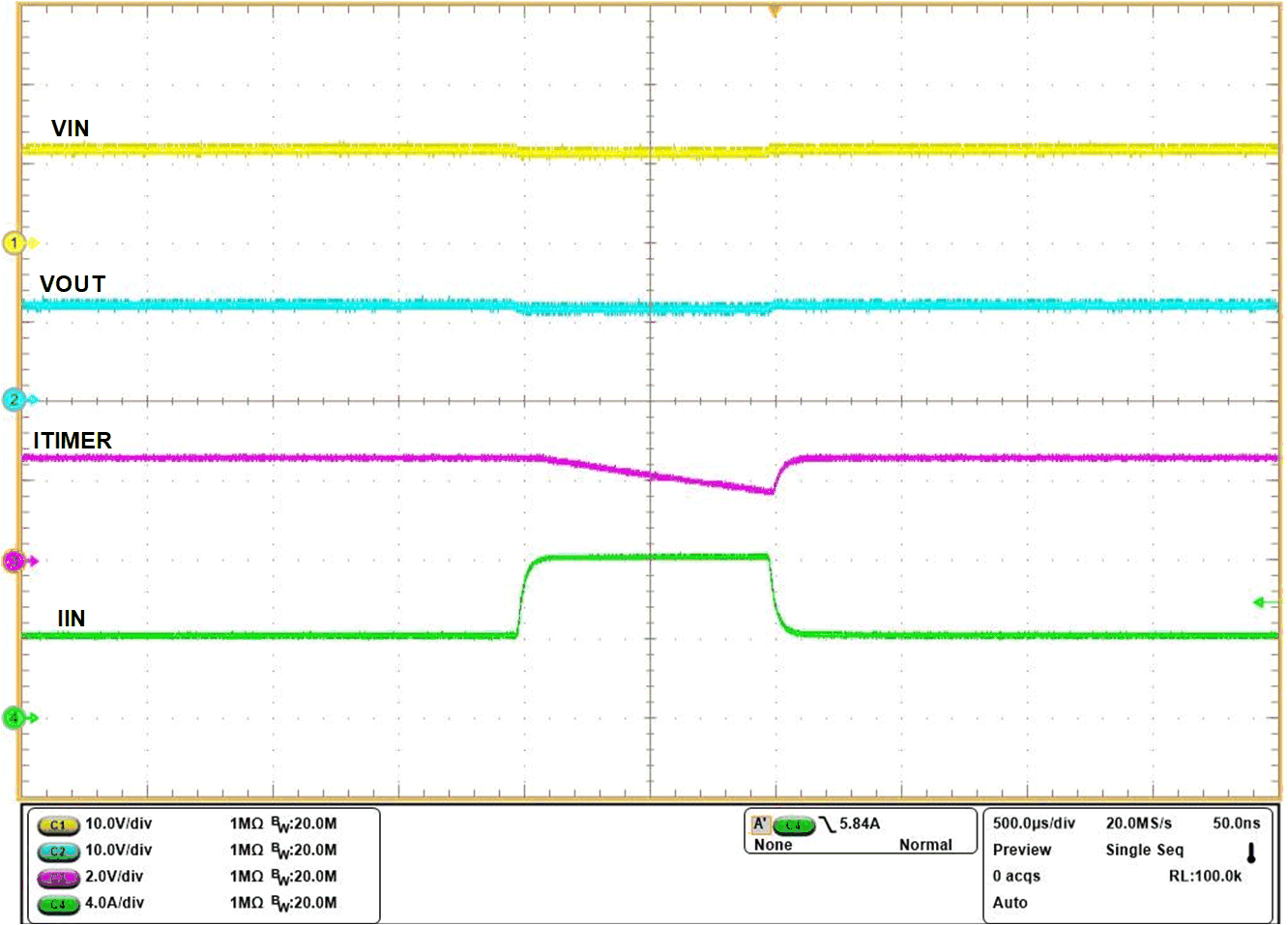

圖 5-8 展示了 TPS25946EVM 電子保險絲評估板上 TPS25946 電子保險絲的瞬態過載性能。
圖 5-8 TPS25946 電子保險絲的瞬態過載性能（VIN = 12V、CITimer = 2.2nF、Cout = 470μF、RILM = 549Ω，IOUT 在 1ms 內從 4A 增大至 8A，然后減小至 4A）
