5.3 上電至短路測試
按照以下說明執行上電至短路測試：
- 將輸入電源電壓 VIN 設置為 12V，將電流限值設置為 10A。使電源保持關閉狀態。
- 將器件的輸出端短路。例如，使用一條較短的電纜將 VOUT 連接到 PGND。
- 通過按下開關 S1 使 TPS25946 電子保險絲保持禁用狀態。
- 打開電源。
- 通過釋放開關 S1 來啟用 TPS25946 電子保險絲。
圖 5-5 和 圖 5-6 展示了 TPS25946EVM 電子保險絲評估板上分別為 TPS259460x 和 TPS259461x 型號上電至輸出短路的測試波形。

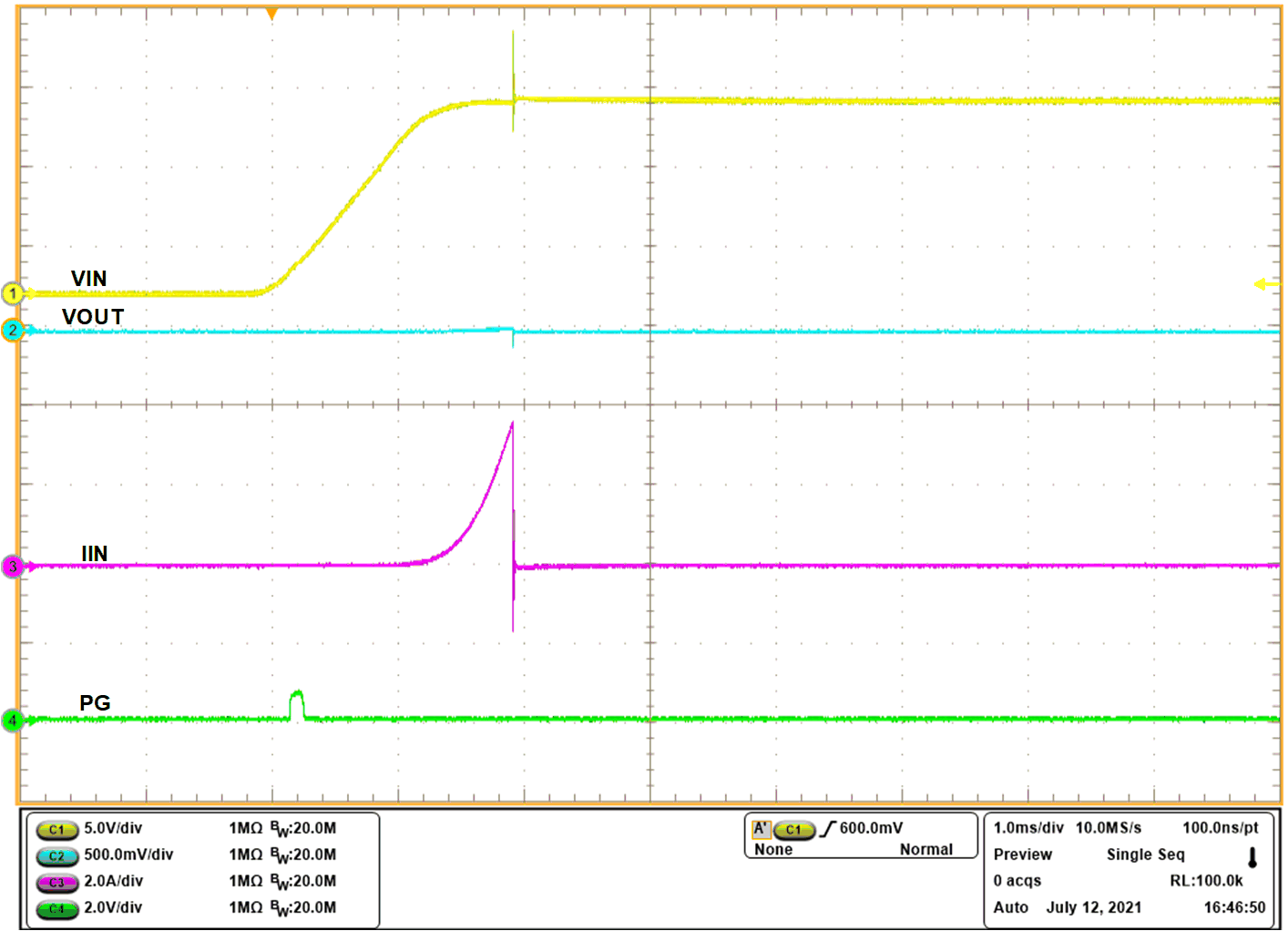

圖 5-5 TPS259460x 電子保險絲的上電至輸出短路響應（VIN 從 0V 升至 12V、RILM = 549Ω、CITimer = 2.2nF、OUT 短接至 PGND）
圖 5-6 TPS259461x 電子保險絲的上電至輸出短路響應（VIN = 12V、RILM = 549Ω、CITimer = 2.2nF、OUT 短接至 PGND、VEN/UVLO 從 0V 升至 1.3V）
