5.1 熱插拔測試
按照以下說明測量熱插拔事件期間的浪涌電流：
- 設置跳線 J4 的位置以獲得所需壓擺率，如表 4-3 所述。
- 將輸入電源電壓 VIN 設置為 12V，將電流限值設置為 10 A。啟用電源。
- 在連接器 J1 的 VIN 和 PGND 點之間熱插拔電源。
- 使用示波器觀察 VOUT (TP2) 的波形和輸入電流，來測量給定輸入電壓為 12V 的電子保險絲的壓擺率和上升時間。
圖 5-2 和 圖 5-3 展示了熱插拔事件期間在 TPS25946EVM 電子保險絲評估板上分別通過 TPS259460x 和 TPS259461x 型號捕獲的浪涌電流示例。

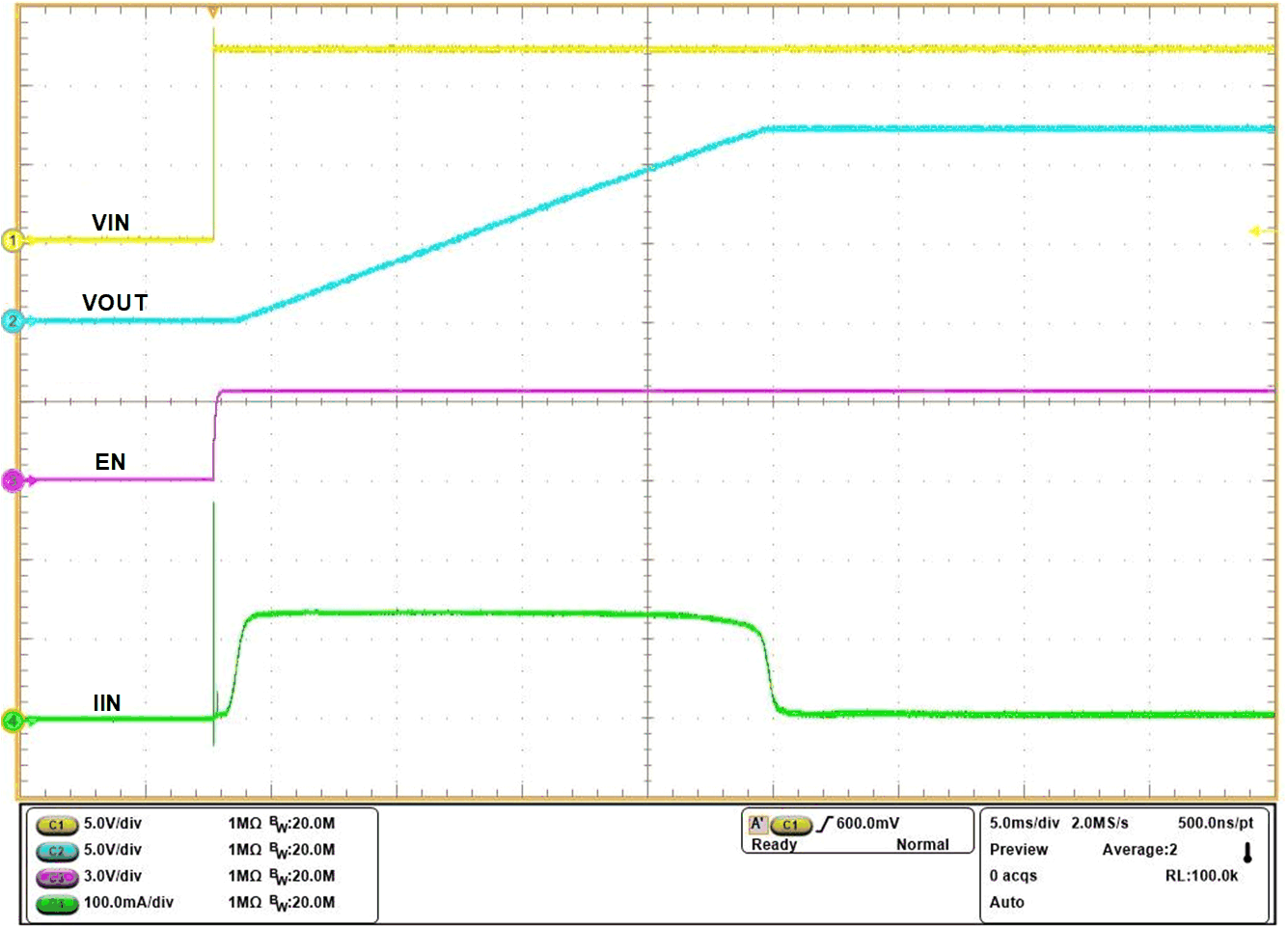

圖 5-2 TPS259460x 熱插拔曲線（VIN = 12V、Cout = 220μF、CdVdt = 3300pF、空載）

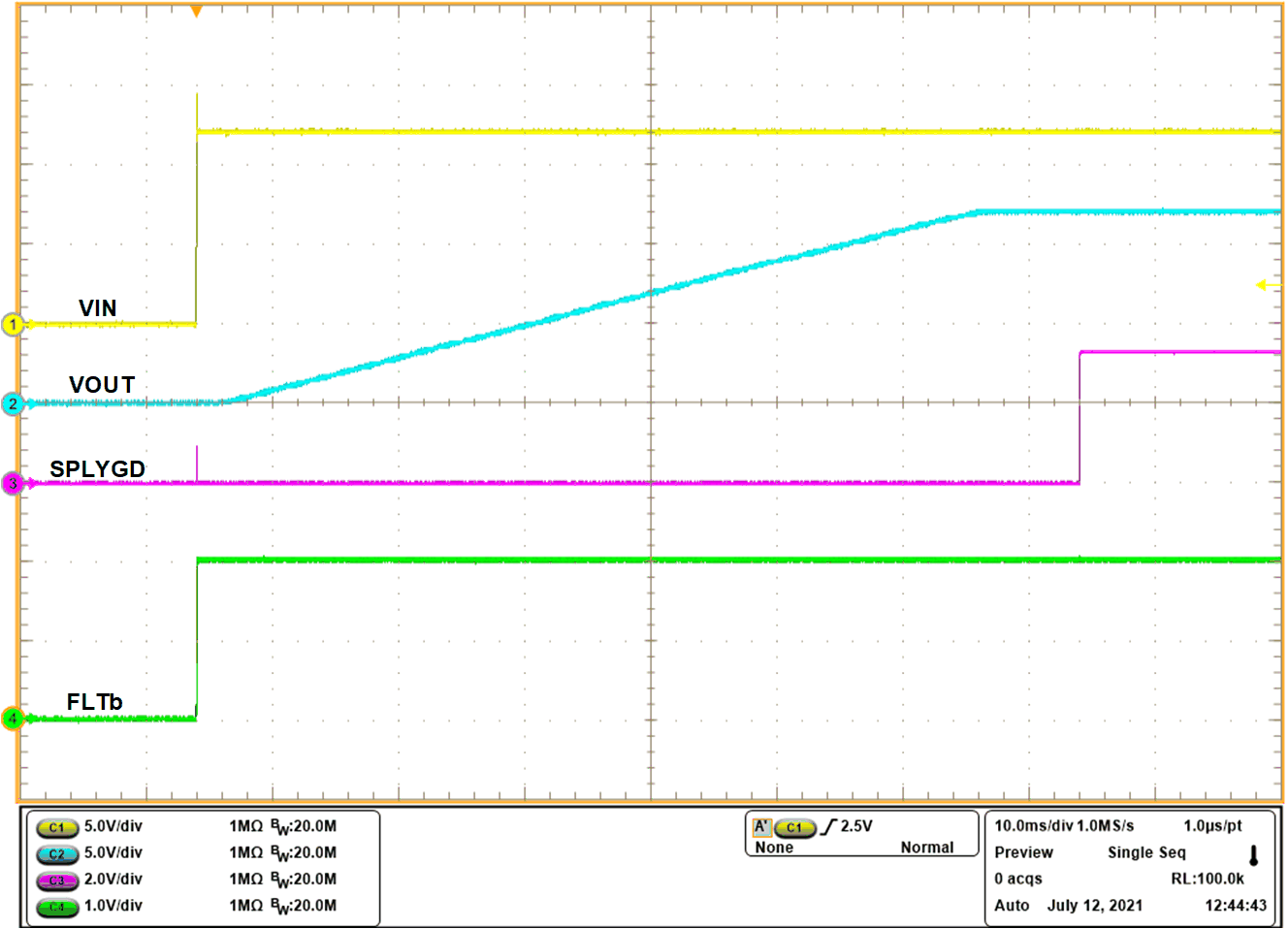

圖 5-3 TPS259461x 熱插拔曲線（VIN = 12V、Cout = 220μF、CdVdt = 10nF、空載）
