ZHCUAM8A May 2021 – August 2021 TPS25946
5.2 通過電容和電阻負載組合的啟動
按照以下說明為具有電容和電阻負載的 TPS259460x 和 TPS259461x 電子保險絲上電：
- 設置跳線 J4 的位置以獲得所需壓擺率，如表 4-3 所述。
- 將輸入電源電壓 VIN 設置為 12V，將電流限制設置為 10 A。
- 在連接器 J2 的 VOUT 和 PGND 之間連接 5Ω 的負載。
- 在連接器 J1 的 VIN 和 PGND 點之間連接輸入電源。啟用電源。
- 使用示波器觀察 VOUT (TP2) 的波形和輸入電流，來測量給定輸入電壓為 12V 的電子保險絲的壓擺率和上升時間。

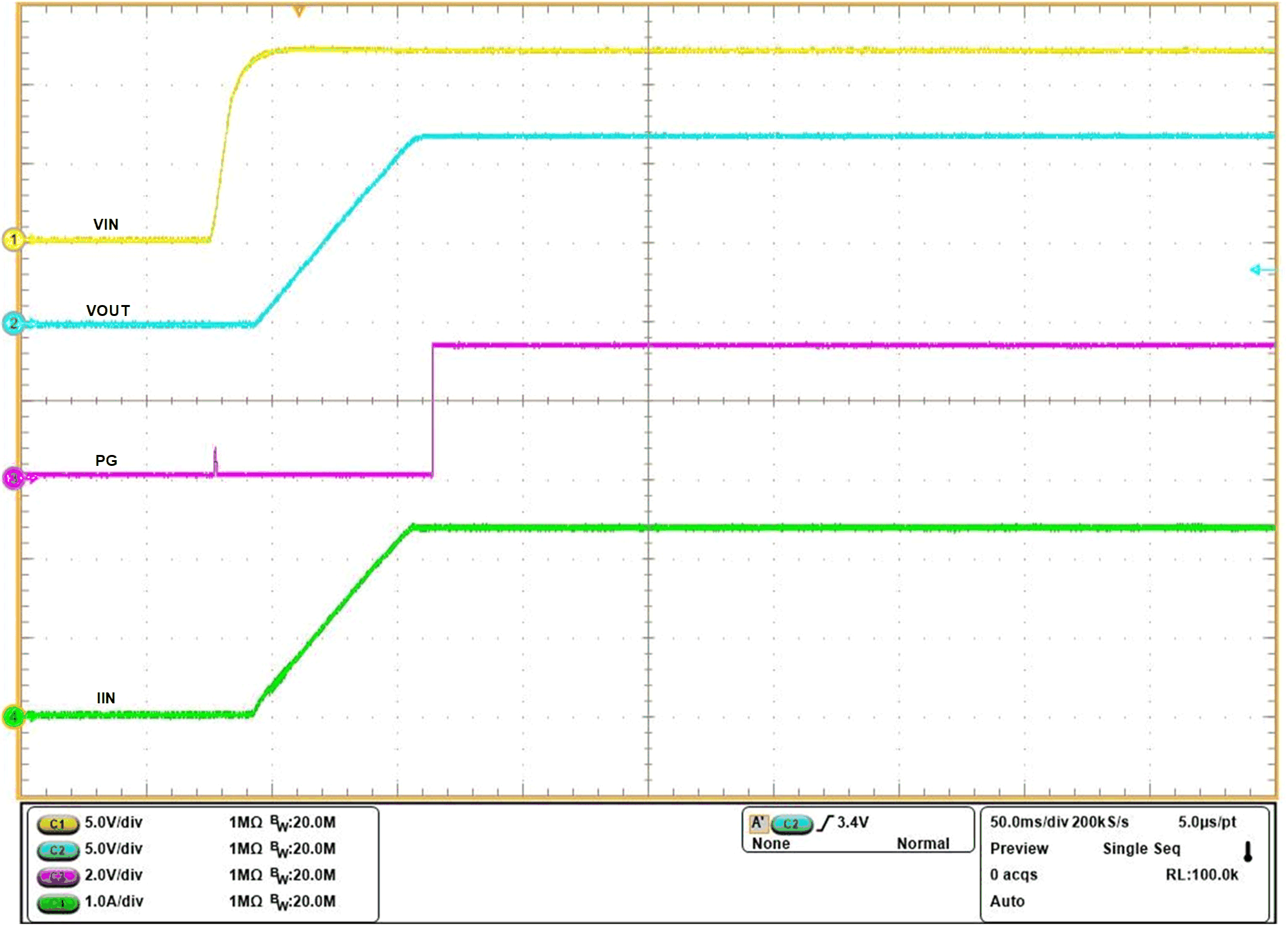

圖 5-4 顯示了電容和電阻負載結合時 TPS25946 電子保險絲的啟動曲線。
圖 5-4 電容和電阻負載組合時的 TPS259460x 啟動曲線（VIN = 12V、Cout = 470μF、Rout = 5Ω、CdVdt = 3300pF）
