ZHCUAC8D May 2019 – July 2021 LM61440 , LM61440-Q1 , LM61460 , LM61460-Q1
6.3 負載調節
本節提供了組裝 LM61460AAS（以提高自動模式效率）以及組裝 LM61460AFS（以提高 FPWM 模式效率）的電路板的效率圖。對于 2MHz 數據，必須從默認 BOM 更改輸出級。選擇的電感器 (L1) 為 XEL5030-102MEB。

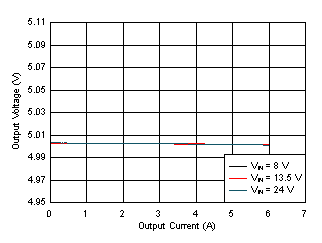

圖 6-16 FSW = 400kHz，5 VOUT，自動模式

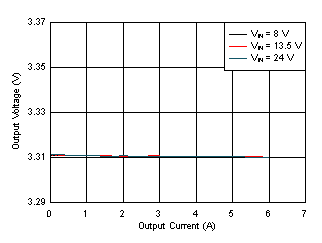

圖 6-18 FSW = 400kHz，3.3 VOUT，自動模式

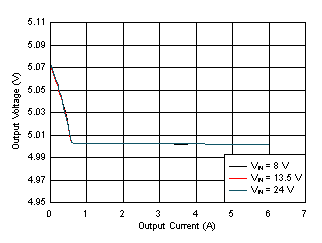

圖 6-20 FSW = 2.2MHz，5 VOUT，自動模式

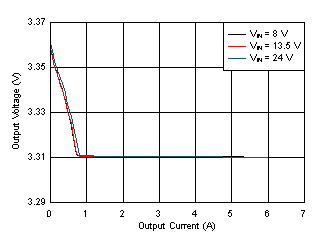

圖 6-22 FSW = 2.2MHz，3.3 VOUT，自動模式

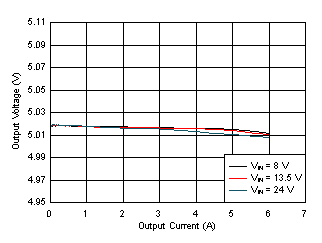

圖 6-17 FSW = 400kHz，5 VOUT，FPWM 模式

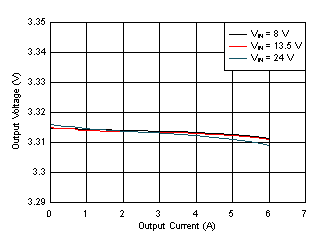

圖 6-19 FSW = 400kHz，3.3 VOUT，FPWM 模式

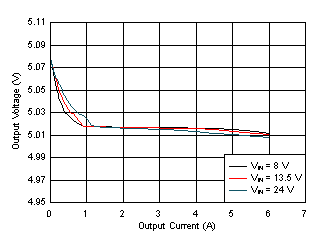

圖 6-21 FSW = 2.2MHz，5 VOUT，FPWM 模式

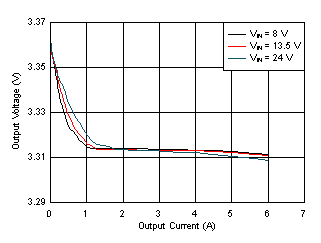

圖 6-23 FSW = 2.2MHz，3.3 VOUT，FPWM 模式
