ZHCUAC8D May 2019 – July 2021 LM61440 , LM61440-Q1 , LM61460 , LM61460-Q1
4 原理圖
Topic Link Label7 中列出了 EVM 型號的物料清單。此外，圖 4-1 顯示了相應的原理圖。

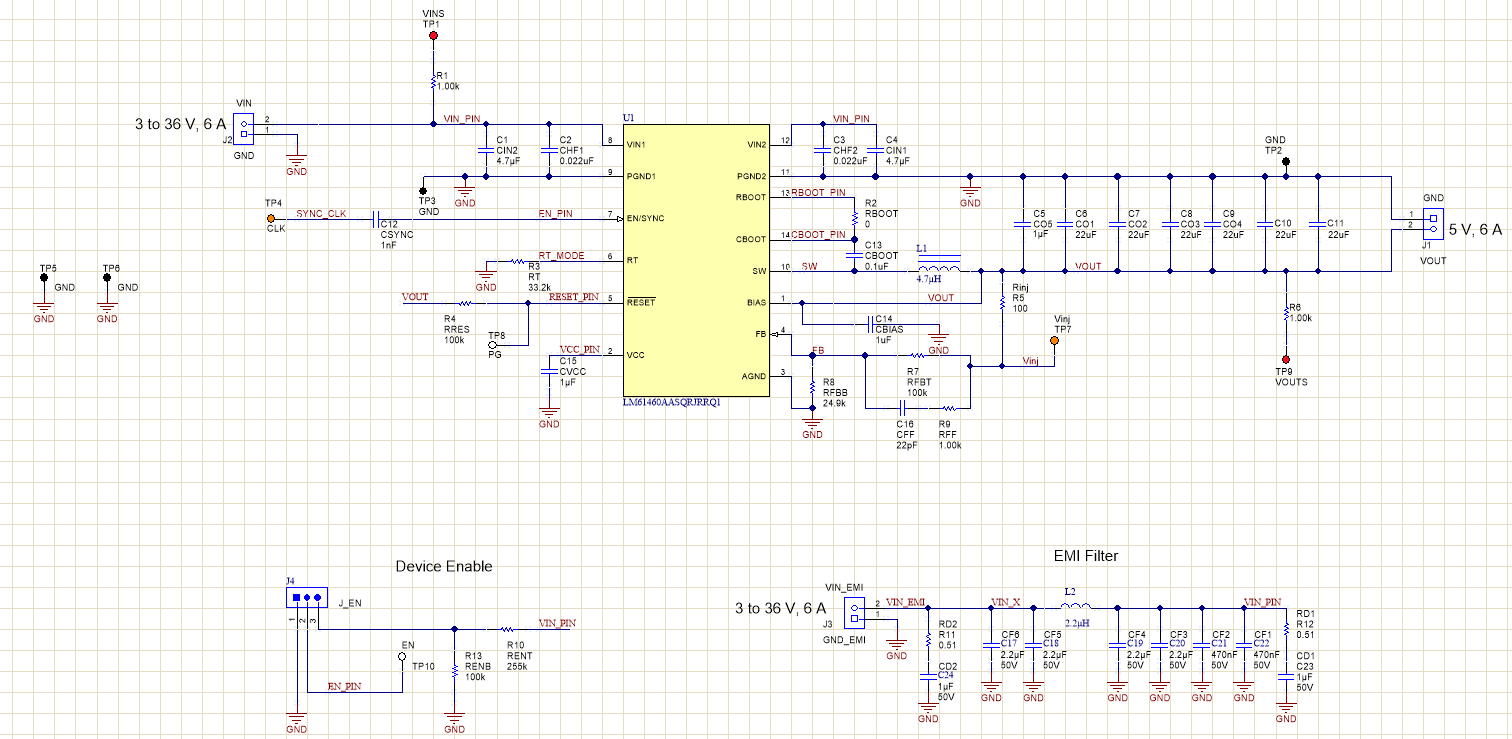

圖 4-1 LM61460-AS-400K Rev A EVM 原理圖注：
使用長引線和額外電感為直流/直流轉換器供電可能會導致出現問題，使器件無法實現理想的運行。RD2、CD2、RD1 和 CD1 是待安裝的阻尼網絡的位號。更多有關此主題的信息，請參閱 EMI 濾波器組件及其針對汽車直流/直流穩壓器的非理想因素 技術簡報。
