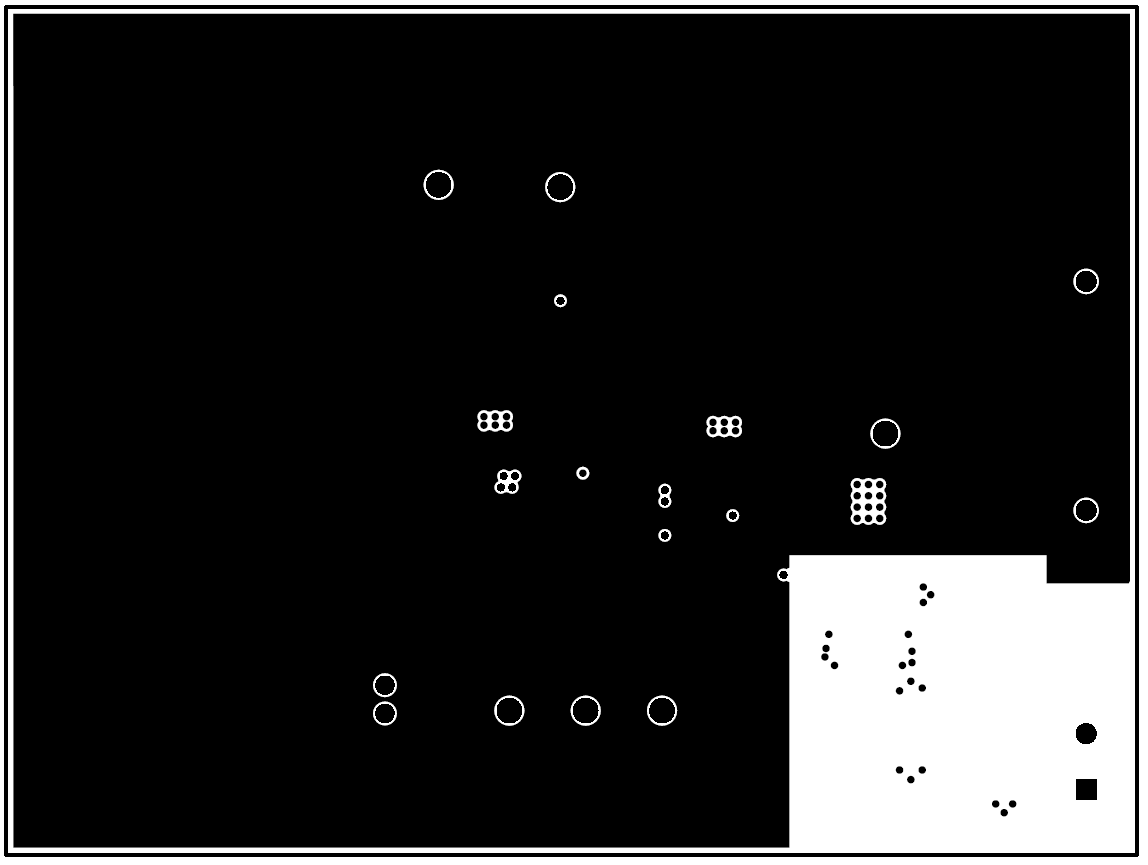

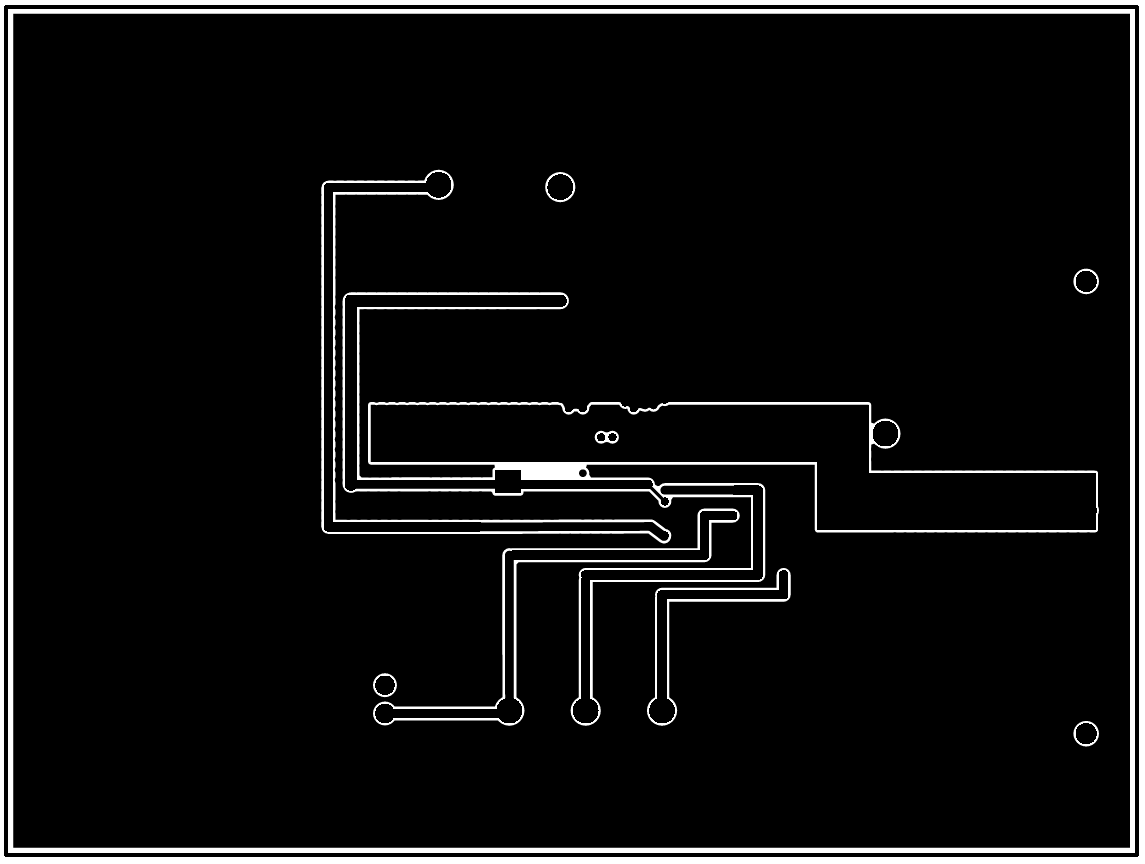

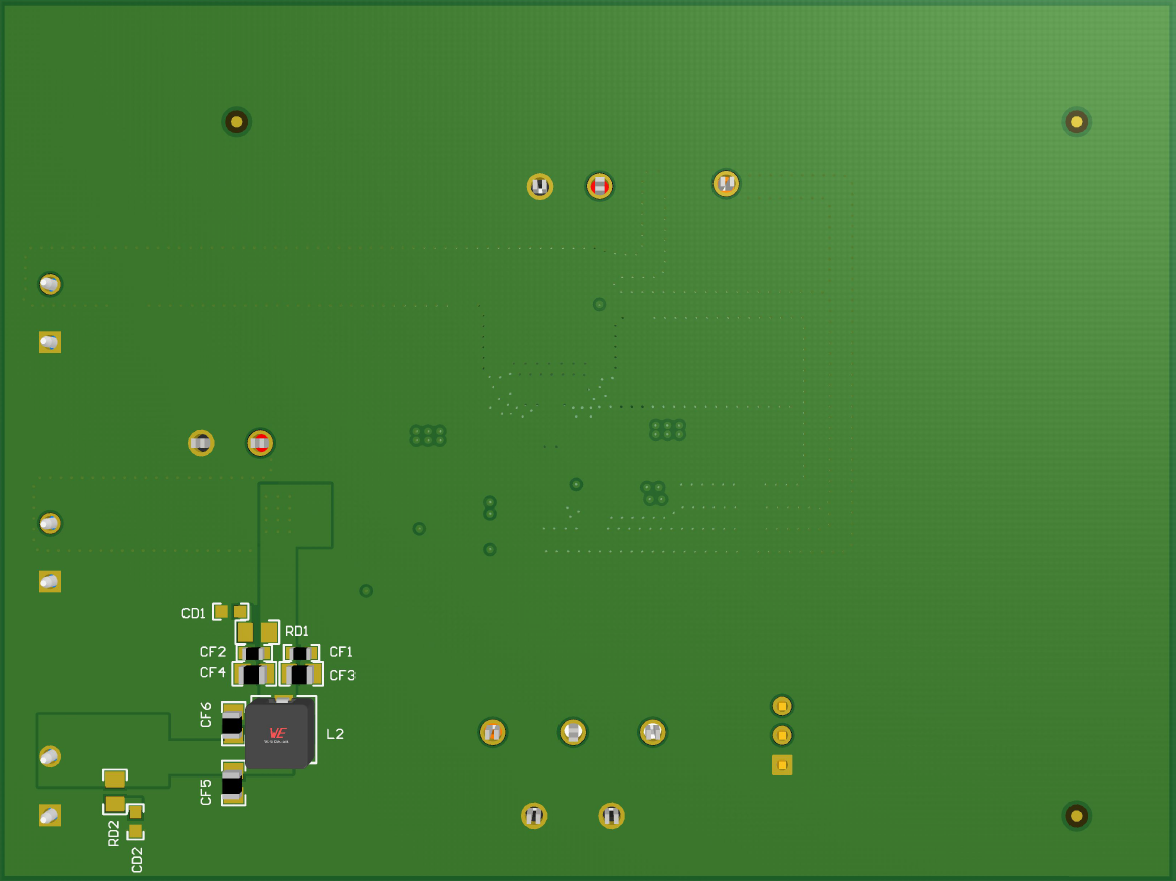

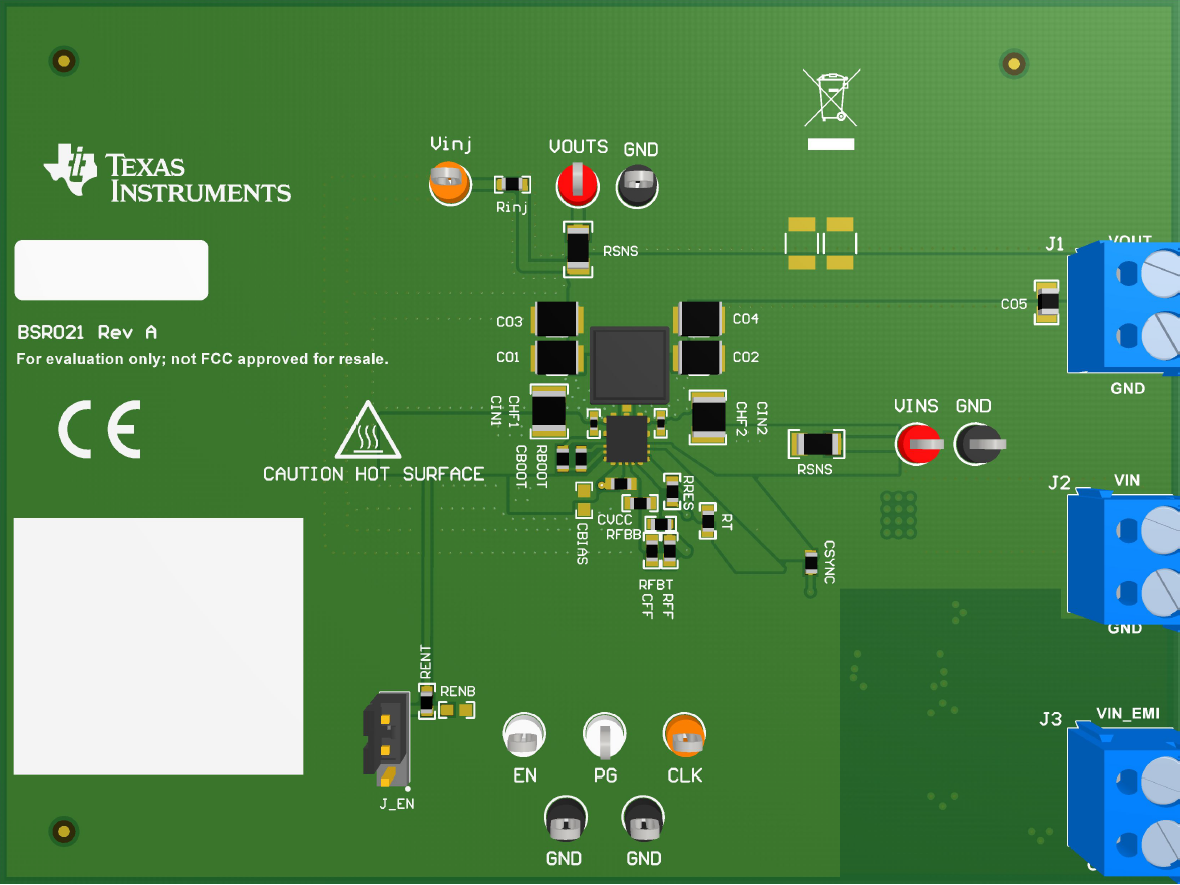

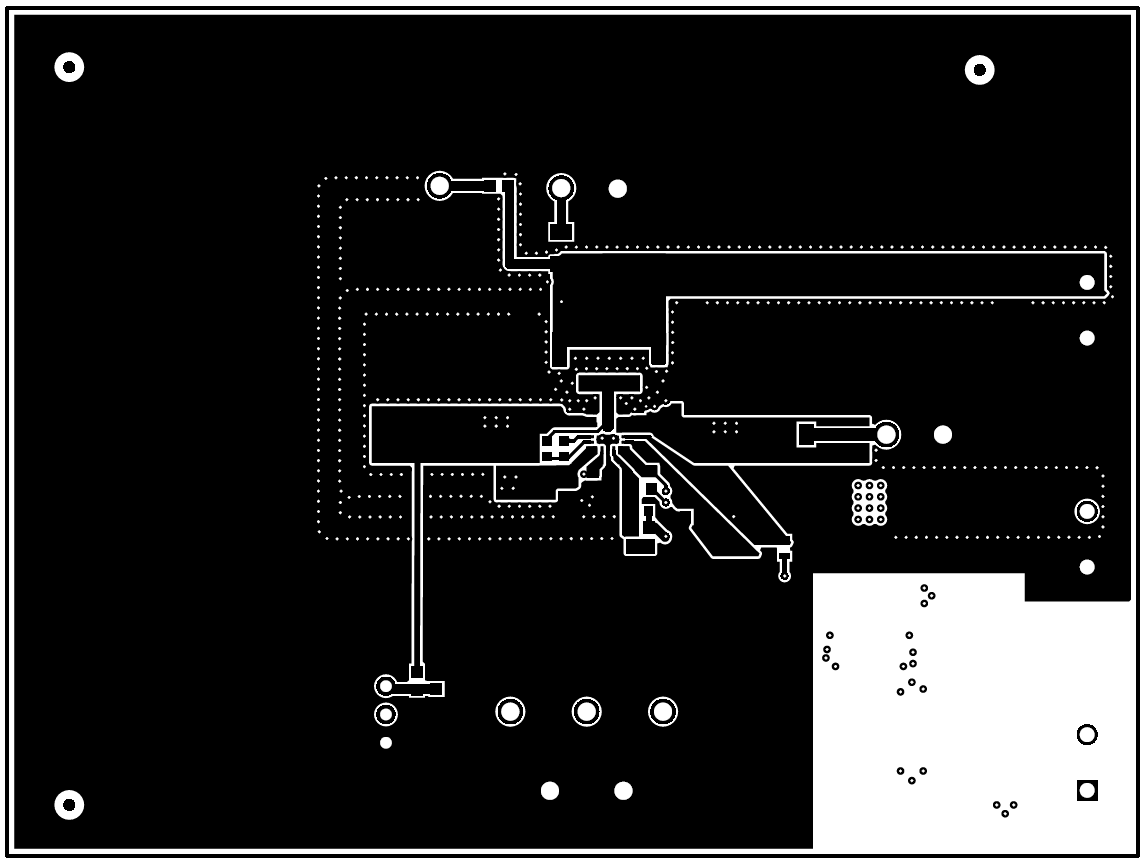

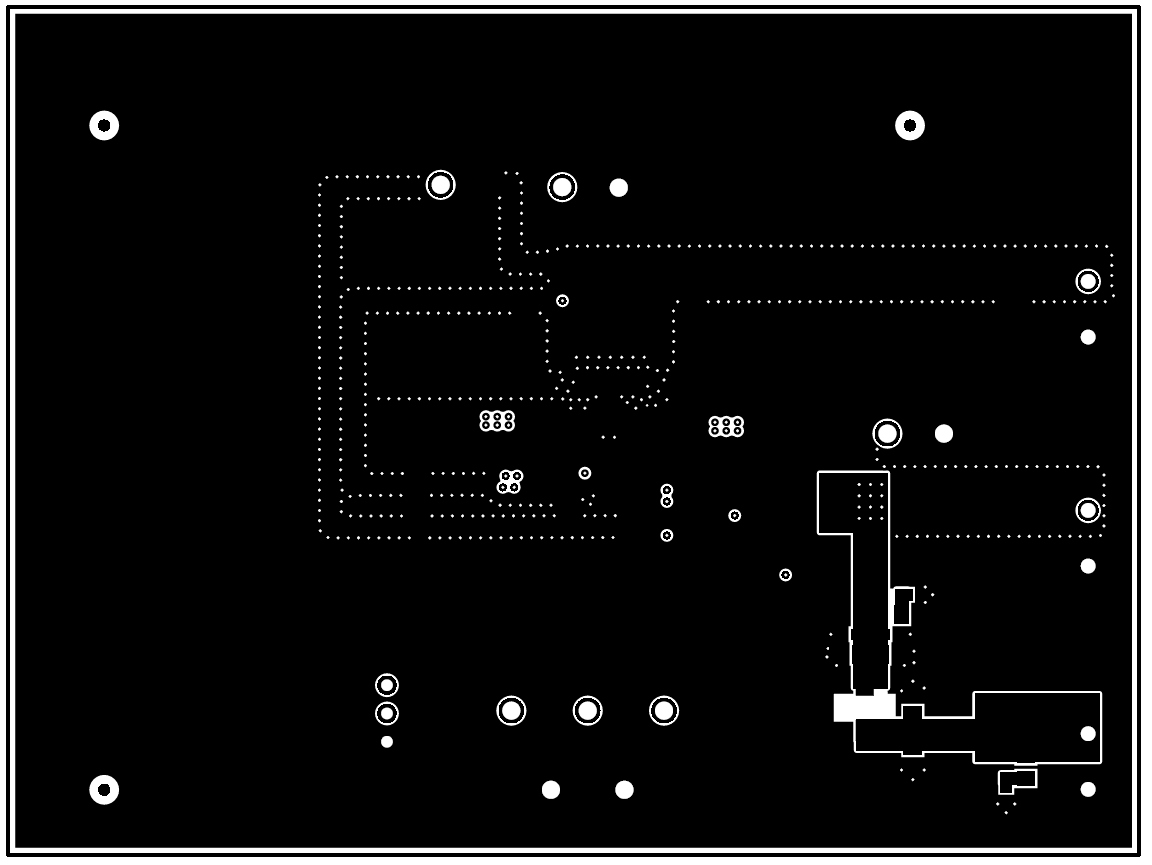

圖 5-1 至圖 5-6 顯示了 LM61460-Q1 EVM 的電路板布局布線。EVM 提供電阻器、電容器和測試點來進行以下配置:
14 引腳 Hotrod 封裝提供了一種尺寸極小且噪聲極低的解決方案。PCB 采用 4 層式設計。頂部和底部有 2oz 的銅平面,中間層有 1oz 銅平面,通過連接至所有四個層的一系列散熱過孔進行散熱。
提供的測試點可方便連接電源和所需的負載,并監測關鍵信號。
