ZHCUAC8D May 2019 – July 2021 LM61440 , LM61440-Q1 , LM61460 , LM61460-Q1
1.1 LM61460 同步降壓轉換器
LM61460-Q1 器件是一款易于使用的同步直流/直流降壓轉換器，能夠驅動高達 6A 的負載電流，電源電壓范圍為 3V 至 36V。LM61460-Q1 以極小的解決方案尺寸提供優異的效率和輸出精度。LM61460-Q1 能夠提供 6A 的負載電流，并且峰值電流限制受控。以下是為各種應用提供靈活且易于使用的解決方案的其他特性：
- 可調開關頻率
- 可與外部時鐘保持同步
- FPWM 型號 (LM61460AFS)
- 電源正常狀態標志
- 精密使能端
輕負載時的自動頻率折返和可選的外部偏置電源可在整個負載范圍內提高效率。該器件需要超少的外部元件，引腳排列設計可提供出色的 EMI 和熱性能。保護特性包括以下幾項：
- 熱關斷
- 輸入欠壓閉鎖
- 逐周期電流限制
- 斷續短路保護
LM61460-Q1 器件與 LM61440-Q1 實現了引腳對引腳兼容，便于調節輸出電流。
為便于快速參考，圖 1-1 顯示了 LM61460-Q1 的引腳配置，圖 1-2 顯示了簡化原理圖。有關更詳細的特性說明和設計指南，請參閱 LM61460-Q1 汽車類 3V 至 36V、6A、低噪聲同步降壓轉換器 數據表。

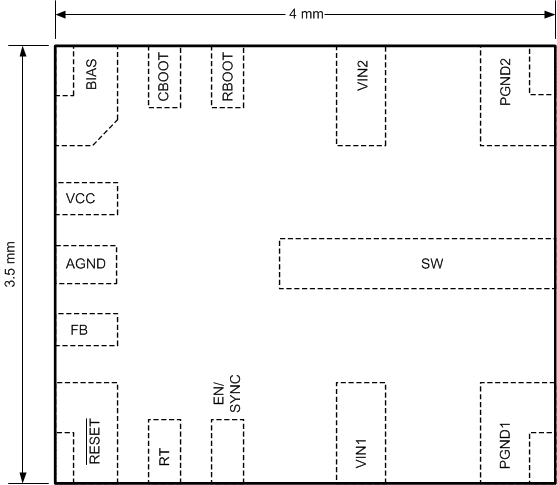

圖 1-1 LM61460-Q1 引腳配置（頂視圖）
圖 1-2 LM61460-Q1 原理圖
