6.2 電路板效率
本節提供了組裝 LMQ61460AAS（以提高自動模式效率）以及組裝 LMQ61460AFS（以提高 FPWM 模式效率）的電路板的效率圖。對于 2.1MHz 數據，必須從默認 BOM 更改輸出級。選擇的電感器 (L1) 為 XEL5030-102MEB。

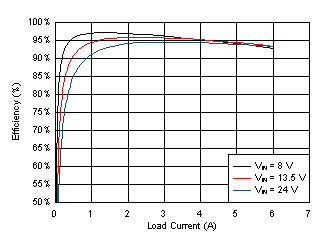

圖 6-8 FSW = 400kHz，5 VOUT，自動模式

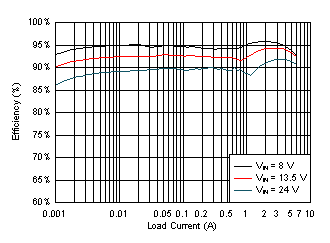

圖 6-10 FSW = 400kHz，3.3 VOUT，自動模式

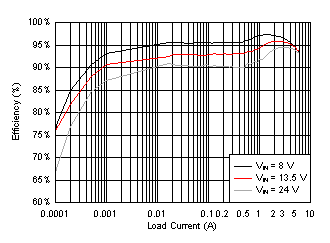

圖 6-12 FSW = 2.2MHz，5 VOUT，自動模式

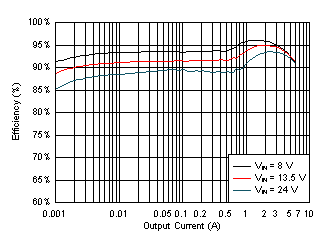

圖 6-14 FSW = 2.2MHz，3.3 VOUT，自動模式

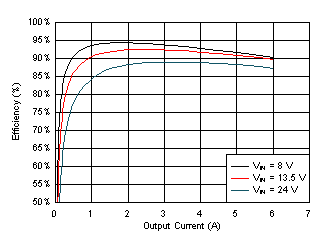

圖 6-9 FSW = 400kHz，5 VOUT，FPWM 模式

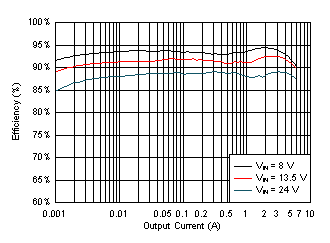

圖 6-11 FSW = 400kHz，3.3 VOUT，FPWM 模式圖 6-13 FSW = 2.2MHz，5 VOUT，FPWM 模式

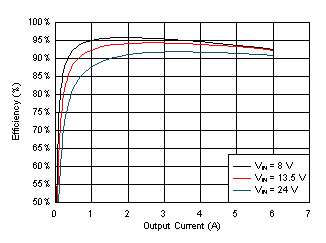

圖 6-15 FSW = 2.2MHz，3.3 VOUT，FPWM 模式
