ZHCUAC8D May 2019 – July 2021 LM61440 , LM61440-Q1 , LM61460 , LM61460-Q1
6.1 EMI
EMI 測量是按照 CISPR 25 5 類標準進行的。測量是在 13.5 VIN、5 VOUT 和 6A 負載下進行的。

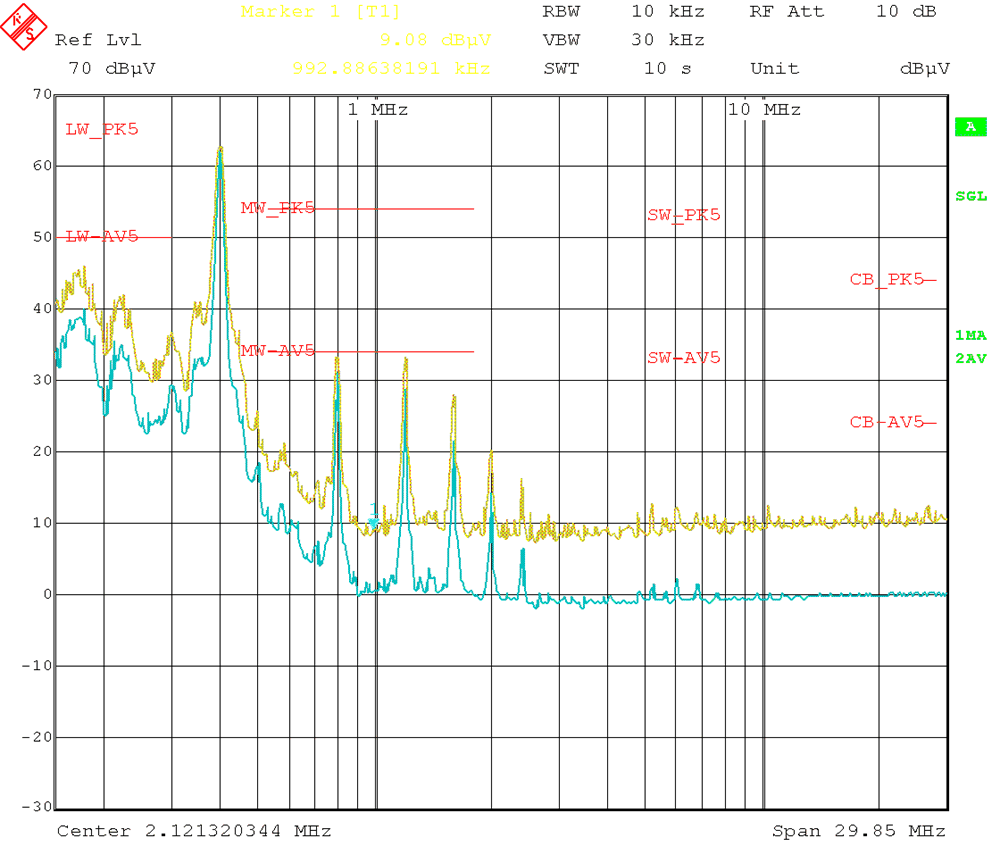

圖 6-1 采用 CISPR 25 5 類限制線（150kHz 至 30MHz）進行傳導 EMI 測量

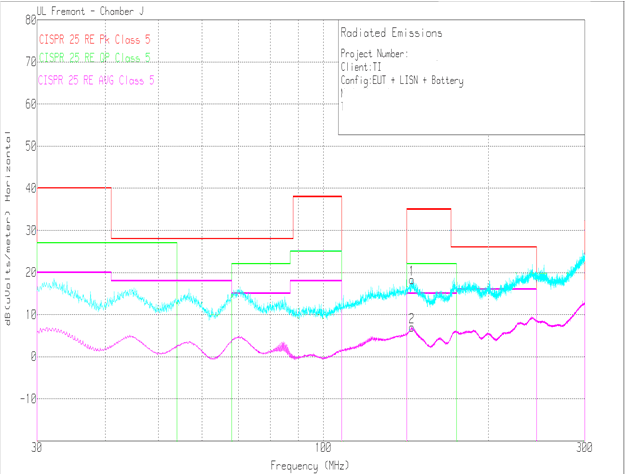

圖 6-3 使用 CISPR 25 5 類限制下的水平雙錐天線進行輻射 EMI 測量

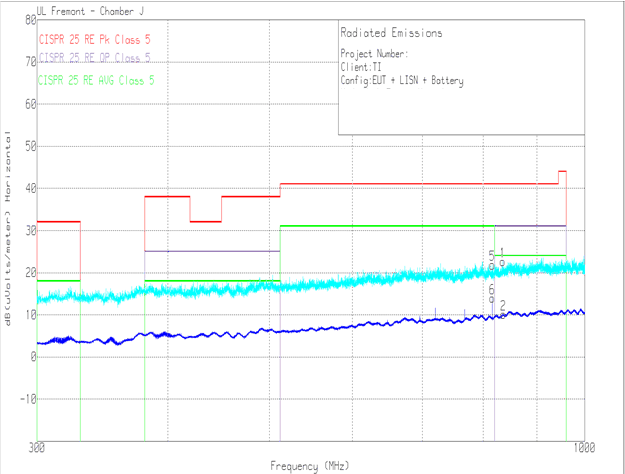

圖 6-5 使用 CISPR 25 5 類限制下的水平對數天線進行輻射 EMI 測量
圖 6-7 使用 CISPR 25 5 類限制下的桿狀天線進行輻射 EMI 測量

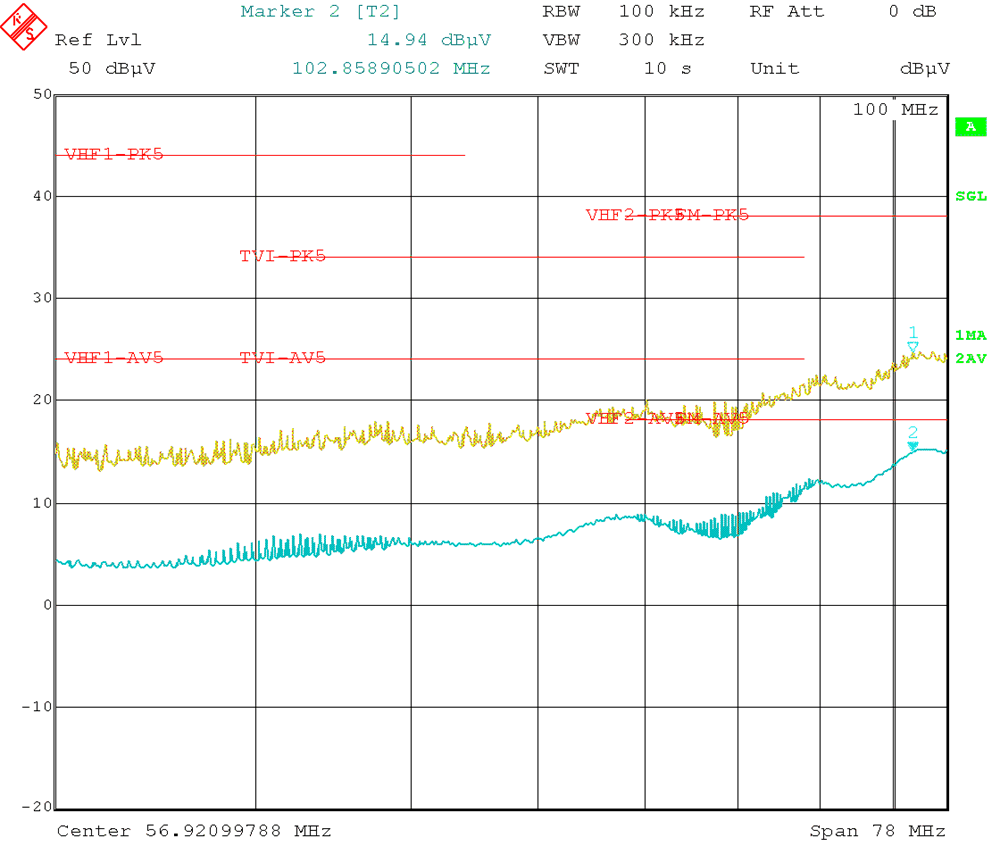

圖 6-2 采用 CISPR 25 5 類限制線（30MHz 至 110MHz）進行傳導 EMI 測量
圖 6-4 使用 CISPR 25 5 類限制下的垂直雙錐天線進行輻射 EMI 測量
圖 6-6 使用 CISPR 25 5 類限制下的垂直對數天線進行輻射 EMI 測量
